步进驱动高精度软管给料执行机构

　　在小流量流体定量输送、微小规格软管类物料精准进给的产线环节里，这类双步进电机驱动的给料机构，是替代人工捋管、手动送料的核心执行部件，常见应用在医疗耗材组装、小容量试剂灌装、细径线束包覆、电子烟油注液这类对进给步距精度要求严苛的工位，能避免软管弯折、送料长度偏差导致的后续工序废品率过高问题。

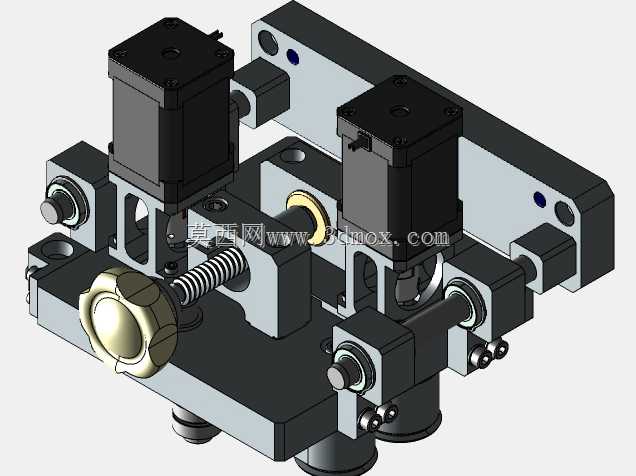

　　从结构设计逻辑来看，整套机构采用双电机分控的思路，其中一台步进电机通过梯形丝杠副带动调节座移动，用来适配不同外径规格的软管，手轮的设置是为了调试阶段快速粗调夹持间隙，避免电机低速空走浪费调试时间，丝杠导程选型匹配0.05mm的步进精度要求，每一个脉冲对应的进给量经过减速比换算后刚好卡在精度阈值内，不会出现步距过大导致的送料冲过、或者步距过小导致的电机丢步问题。另一台步进电机直接驱动主动送料轮，配合另一侧的随动压轮形成夹持摩擦副，压轮侧采用弹簧预紧结构，能在软管存在轻微外径公差、或者管壁带有少量生产残留脱模剂的情况下，依然保持足够的摩擦驱动力，不会出现打滑空转送料长度不足的问题。

　　安装边界上，整套机构的底板采用统一的沉头孔安装位，孔位间距适配行业通用的40系列铝型材安装槽，不需要额外做转接板就能直接固定在设备台面上，整体安装高度控制在120mm以内，横向安装跨度不超过180mm，不会占用过多的工位布局空间，给周边的裁切、接料、检测部件留出足够的安装余量。所有传动部件都做了开放式的布局设计，没有封闭的钣金外罩，日常维护时只需要定期给丝杠和导向轴加注少量润滑脂，就能保证长期运行的精度稳定性，压轮和送料轮都采用快拆式的轴端挡圈固定，当滚轮出现磨损、或者需要更换不同槽型的滚轮适配其他规格软管时，不需要拆解整套机构就能快速完成更换，大幅缩短产线换型的停机时间。

　　导向部位采用双光轴平行导向结构，相比单导向轴的结构，调节座移动时不会出现偏转卡滞，能保证压轮和主动送料轮的轴线始终保持平行，夹持力沿软管轴向均匀分布，不会出现单侧压力过大把软管压瘪、导致管内流体通路堵塞的问题。所有的电机安装座、导向轴支座都采用一体式铣削加工的零件，没有采用拼接式的钣金折弯件，从结构刚性上保证了高速往复送料时不会出现共振偏移，即使在每分钟60次的高频送料节拍下，进给精度依然能稳定保持在0.05mm的设计指标内，不会因为长期运行的紧固件松动导致精度衰减。

　　在实际工况适配性上，这套机构可以兼容外径2mm到12mm之间的各类柔性软管，包括硅胶管、PVC软管、铁氟龙细管等常见的工业用柔性管路，进给长度可以通过脉冲数自由设定，不需要更换机械结构件就能覆盖0.5mm到500mm区间的送料长度需求，适配不同工序的送料长度要求。机构上预留的传感器安装位，可以直接加装到位检测传感器，当软管出现卡滞、用完断料的情况时，能及时给设备控制系统发送信号停机报警，避免设备空跑产生不合格品。
