600mm行程SMT产线接驳输送设备

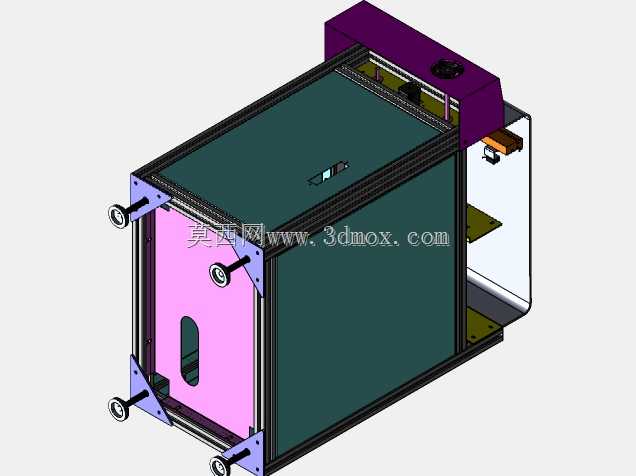

　　这款输送设备主要面向SMT电子制造产线的工序接驳场景，常见于印刷机、贴片机、回流焊、AOI检测设备之间的板件传输工位，用来承接上下游设备的PCB板输送任务，避免不同工序设备之间出现板件传输断档，适配表面贴装生产流程中不同工位的节拍衔接需求，可根据产线布局调整安装位置，满足单条产线多段接驳或者多产线汇流、分流的传输需求。设备整体采用铝型材搭建主体机架，这种结构在车间现场安装时不需要复杂的焊接工序，可根据现场安装空间微调机架拼接尺寸，机架外侧覆盖钣金护板，既可以防护内部传动、电控组件免受车间粉尘、助焊剂飞沫的污染，也能避免操作人员误触内部运动部件引发安全隐患，护板上预留的长条形观察口可直接观察内部输送皮带的运行状态，

　　不需要拆解护板就能快速排查卡板、皮带跑偏等常见故障。设备的输送长度设定为600mm，这个尺寸是SMT产线接驳工位的常用规格，既不会因为长度过短导致上下游设备对接时干涉，也不会因为长度过长占用过多产线空间，输送面高度可通过前端的调节旋钮微调，适配不同型号SMT设备的进出板高度差，调节范围覆盖市面主流SMT设备的进出板高度区间，现场对接时不需要额外制作增高或者降低的转接座。传动端采用适配Nema 17规格电机的安装位，可搭配步进电机实现输送速度的精准调节，匹配不同工序的生产节拍，比如贴片机前段接驳可适当降低输送速度避免板件移位，回流焊后段接驳可适当提高速度加快板件冷却后的流转效率。设备集成了PLC控制模块，

　　可对接上下游设备的SMEMA通讯接口，实现板件到位信号的交互，当上游设备有板件送出时自动启动输送，下游设备就绪时才将板件送出，避免出现堆板、掉板的问题，电控组件集中安装在机架侧方的独立仓体内，布线时强弱电分离走线，减少信号干扰，仓体采用可拆卸盖板设计，后期维护更换电气元件时操作空间充足。设备的输送面采用平皮带传输结构，皮带表面做防静电处理，避免输送过程中静电击穿PCB板上的精密电子元件，皮带两侧设置可调宽度的导向条，可根据不同尺寸的PCB板调节导向间距，适配从小型电路板到常规尺寸工控板的输送需求，导向条采用耐磨非金属材质，长期与板件边缘摩擦也不会产生金属碎屑污染板件。机架底部预留了固定安装孔位，既可以直接通过膨胀螺栓固定在车间地面，

　　也可以搭配脚轮实现短距离的工位移动，适配小批量多品种生产时频繁调整产线布局的需求。在设计过程中优先考虑了设备的维护便捷性，皮带张紧机构设置在机架端部，不需要拆解大量结构件就能快速完成皮带的张紧调节或者更换，电机安装位预留了足够的拆装空间，后期更换电机或者传动轮时不需要将整个设备从产线拆下，可在线完成维护操作，减少产线停机时间。设备的进出板端设置了传感器安装位，可根据需求加装对射光电或者光纤传感器，精准检测板件的到位状态，避免出现漏板、叠板的问题，整体结构没有冗余设计，所有组件都围绕SMT产线接驳的实际需求选型，既控制了设备整体重量，也保证了长期运行的结构稳定性，可适配24小时连续运行的SMT量产车间使用场景。
