φ57辊道式皮带输送机构三维设计

　　在轻工包装、电子零部件组装、小型五金件加工的产线布局里，短距离定点物料转运一直是容易被忽略却直接影响产线节拍的环节，这款φ57辊径的皮带输送结构，正是针对3工位间的固定步距物料传递需求开发的窄幅输送单元。不同于大带宽长距离的矿用或物流输送设备，这款结构的核心定位是工位间的紧凑型衔接，适配的场景多是车间内设备间距有限、输送载荷以小型工件为主的工序段，比如注塑机出料口到质检台的转运、装配工位之间的半成品传递、包装线前段的理料输送，不需要复杂的调速或转向功能，重点在于结构紧凑、安装便捷、运行稳定，不会占用过多车间地面空间。

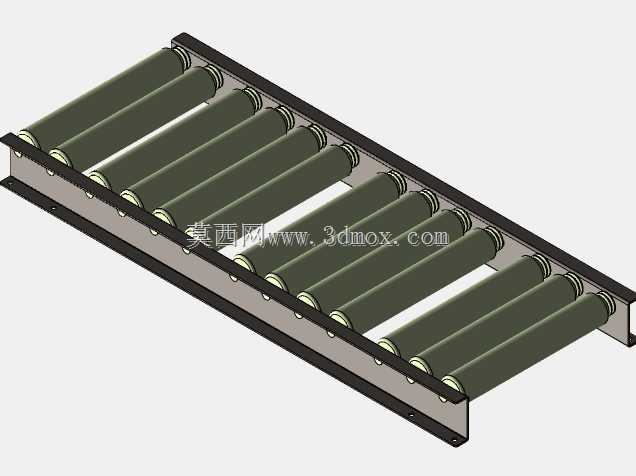

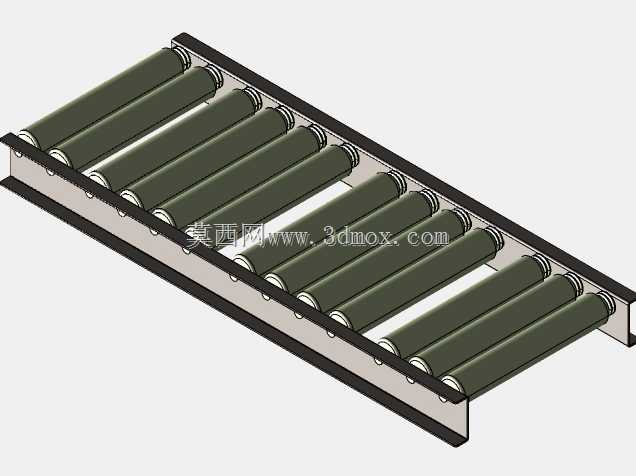

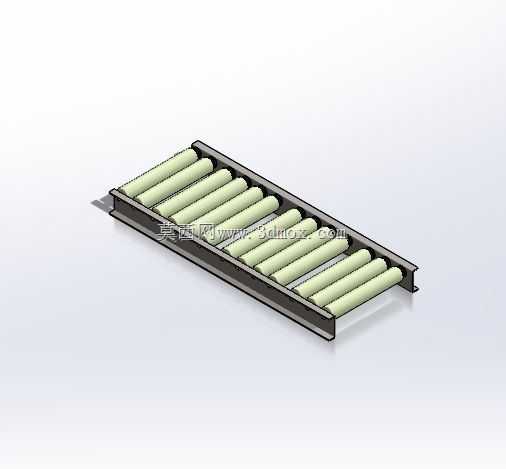

　　从实际功能来看，这款输送结构采用平行排布的φ57辊筒作为承载支撑，辊筒间距匹配75mm的齿隙设计，既保证了输送面的支撑密度，避免小型工件卡入辊缝，又控制了整体自重与制造成本。输送面宽度适配常规小型工件的摆放需求，整体长度方向对应1060mm的有效输送行程，刚好覆盖3个相邻操作工位的覆盖范围，工件放置后可以平稳从第一个工位输送至第三个工位，不需要额外的转接机构。机架采用标准槽钢折弯成型的侧梁结构，两侧梁平行度通过加工定位孔保证，辊筒两端的轴承座直接固定在侧梁预设的安装位上，装配时不需要额外配焊或现场打孔，能有效缩短现场安装调试的周期。

　　设计过程中首先敲定的是辊筒的直径参数，φ57的辊径属于轻型输送常用的规格，单根辊筒的承载能力可以满足10kg以内的工件输送需求，辊筒表面做钝化处理，既避免划伤皮带，又能减少长期运行后的锈蚀问题。皮带选用轻型平面PVC材质，厚度控制在2mm，兼顾柔韧性与耐磨性，运行时不会因为辊筒间距产生明显的下凹变形，保证工件输送过程中的平稳性，不会出现工件偏移或滑落的问题。传动端采用端部单辊驱动的布局，驱动辊筒表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑的情况，张紧结构设计在两侧梁的端部，通过调节螺栓调整驱动辊的位置来控制皮带张紧度，调节行程预留了20mm，足够覆盖皮带长期运行后的拉伸量，日常维护时不需要拆解整体机架，仅需松开锁紧螺母即可完成张紧调整。

　　安装边界方面，这款输送结构的整体机架高度可以根据对接设备的台面高度做适配调整，底部预留了标准脚轮或固定支脚的安装孔位，既可以做成移动式的临时输送单元，也可以通过膨胀螺栓固定在地面作为固定产线的一部分。宽度方向的外轮廓尺寸控制在430mm，比有效输送面每侧宽出30mm的侧梁安装空间，在多台输送单元并排布置时，相邻设备的间隙可以控制在10mm以内，不会出现工件掉落的缝隙。两端的辊筒端面突出侧梁的尺寸控制在5mm以内，避免运行过程中剐蹭周边的设备或操作人员，安全防护方面不需要额外加装护栏，因为输送面高度通常控制在离地面700-900mm的操作高度，符合人工操作的人机工程学要求，操作人员取放工件时不需要过度弯腰或抬臂。

　　结构细节上，每根辊筒的两端都采用密封式深沟球轴承，润滑脂在出厂时已经预填，日常运行过程中不需要频繁加注润滑油，维护周期可以延长至6个月以上，适合三班倒连续运行的生产车间使用。侧梁上预设的传感器安装孔位，可以根据产线的自动化需求，在对应工位位置加装光电传感器或行程开关，实现工件到位后的自动停线、触发下一工序动作等功能，不需要后期在机架上钻孔破坏涂层。整体结构的所有零部件都采用标准件与通用加工件组合，没有特殊定制的异形零件，后期更换易损件时可以直接采购标准配件，降低设备的全生命周期维护成本。

　　在实际选型适配时，这款输送结构的输送速度可以通过更换驱动端的链轮或带轮直径调整，常规配置下的输送速度为12m/min，匹配人工操作的节拍，如果需要对接自动化设备，也可以搭配调速电机实现0-20m/min的无级调速，适配不同的产线节拍需求。机架表面采用喷塑处理，涂层厚度控制在60-80μm，具备基础的防油防污能力，适合机加工、装配类车间的使用环境，如果是在食品或医药类车间使用，也可以将机架材质更换为304不锈钢，辊筒采用不锈钢材质，满足卫生级要求。
