卧式管壳式热分相换热设备三维设计

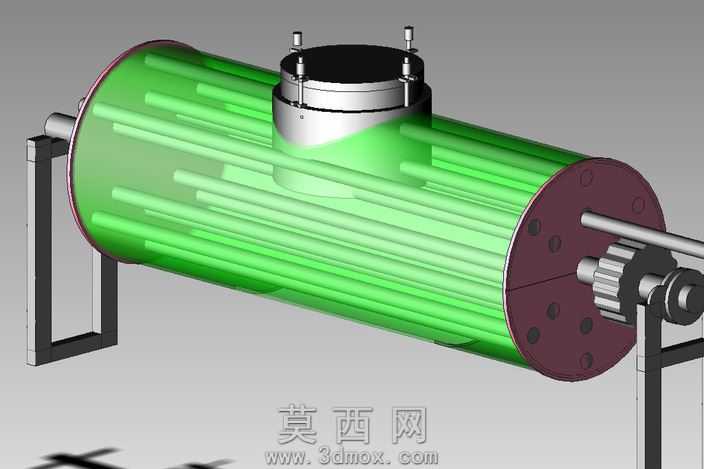

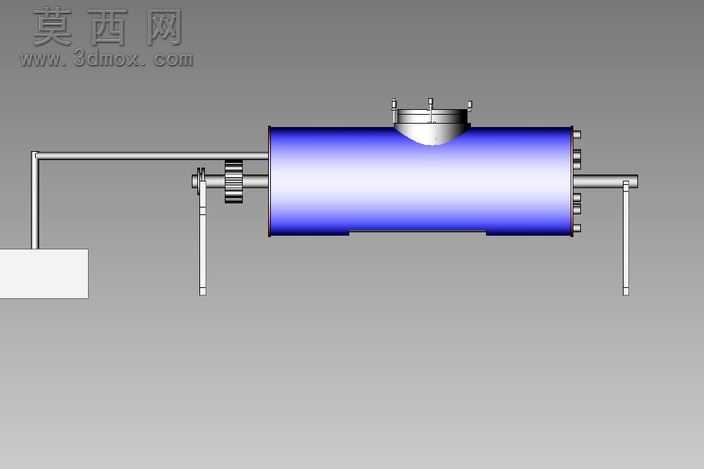

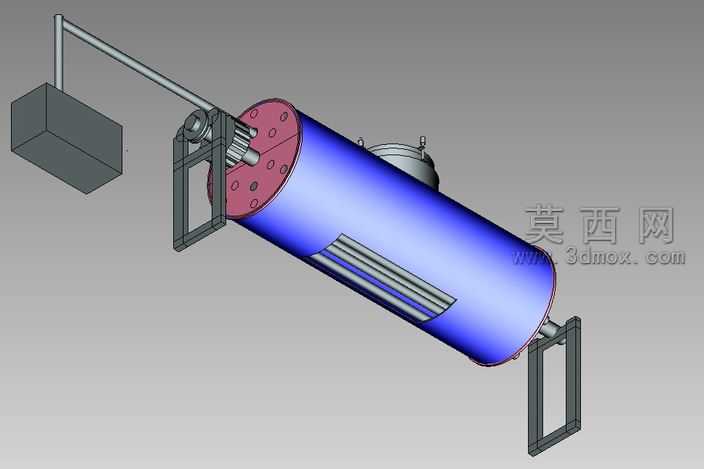

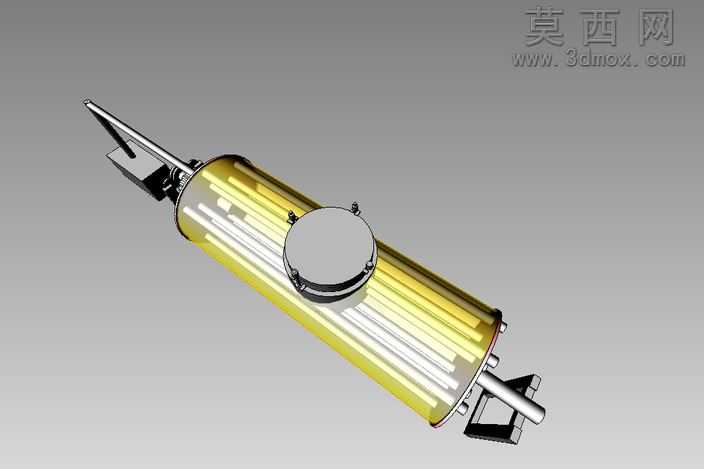

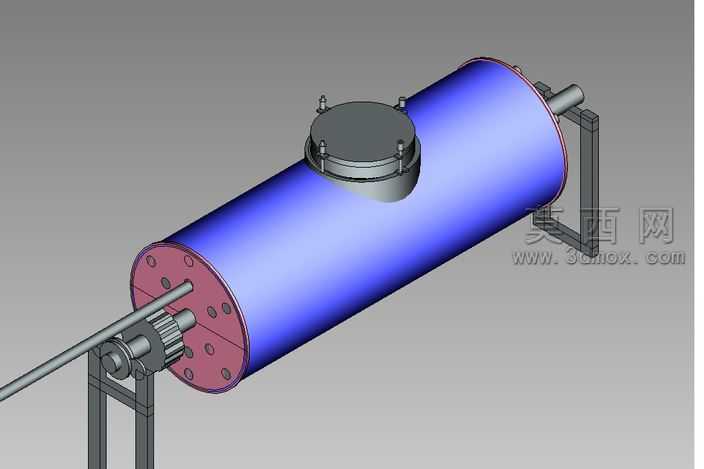

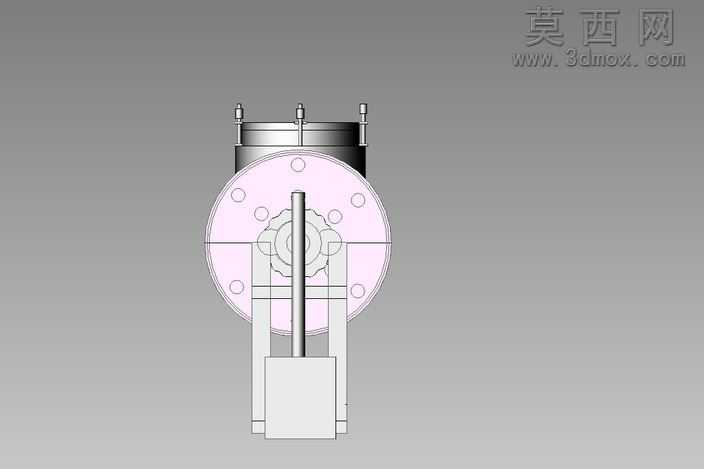

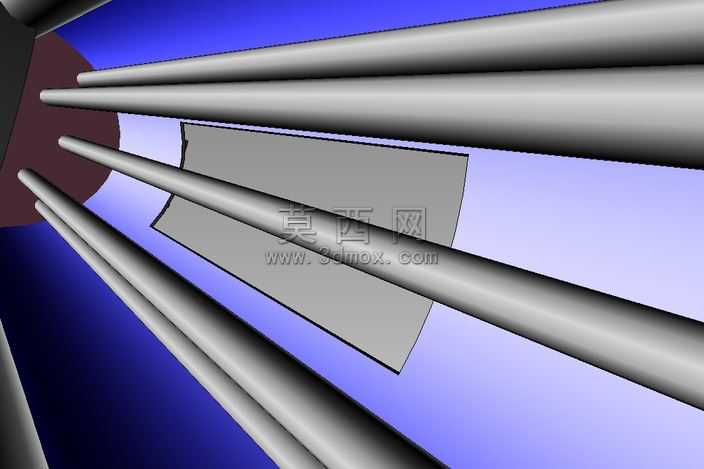

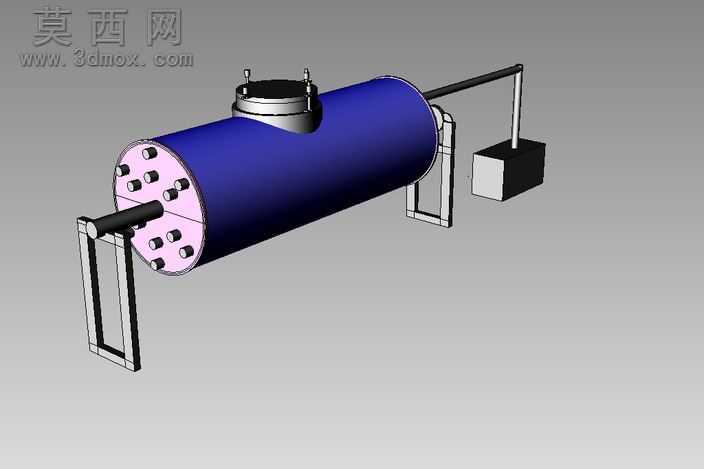

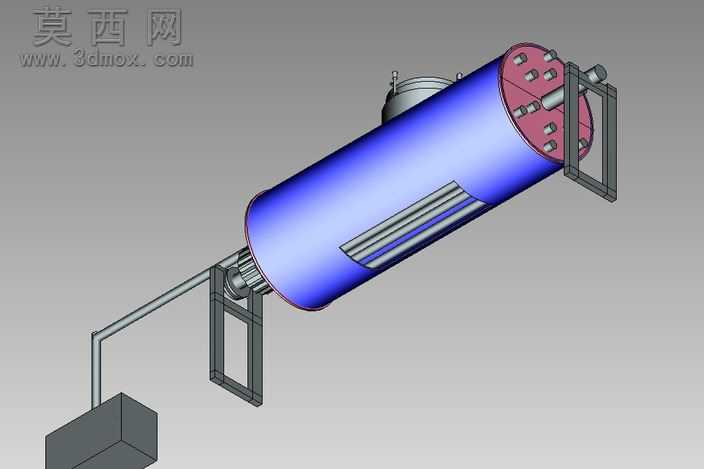

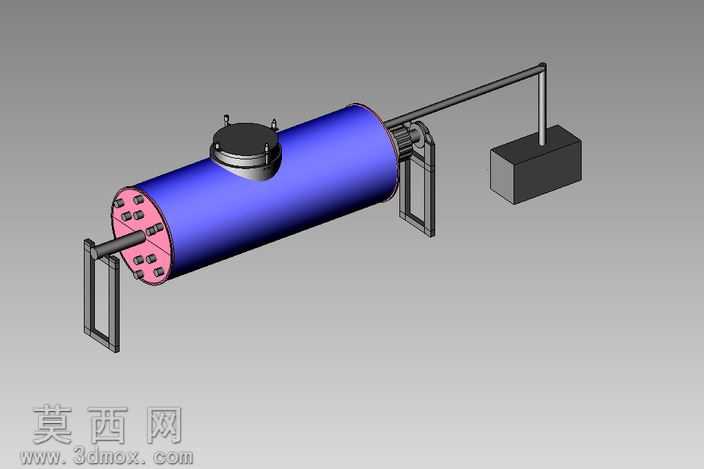

本作品为卧式管壳式热分相换热设备的三维建模成果，建模过程中严格遵循工业换热设备的设计规范，先完成整体结构的比例规划，再逐一对各组成部件进行精细化建模。首先构建卧式圆柱形筒体主体，采用半透明绿色玻璃质感材质渲染筒体外壳，可直观呈现内部密集排布的换热管束结构，管束沿筒体轴向平行排列，精准还原了管程流体的流通路径布局。筒体顶部设置立式圆形接管结构，搭配快开式法兰端盖，端盖通过周向均匀分布的紧固件实现密封固定，建模时还原了紧固件的细节结构与装配位置，保证密封结构的合理性。筒体两端配置圆形管板，管板上预留对应管束的安装孔位，精准匹配每根换热管的安装位置，其中一端管板外侧设置齿轮传动组件与外接轴结构，还原设备的动力连接与传动功能，可实现特定工况下的筒体转动或内部组件调节需求。设备底部采用双侧立式支架支撑结构，支架采用金属哑光材质渲染，还原碳钢支架的厚重质感与承重结构特征，支架与筒体的连接位置做了贴合式结构设计，保证支撑稳定性。建模过程中对各部件的装配关系做了严谨校验，确保管束与管板、端盖与筒体接管、传动组件与端轴、支架与筒体的装配位置完全契合，无干涉错位问题。渲染阶段采用半透明材质区分筒体外壳与内部管束，既清晰展示外部整体造型，又能直观呈现内部核心换热结构的排布逻辑，金属材质部件通过调整粗糙度与反光参数，还原工业金属构件的真实质感，整体模型结构完整，细节丰富，可用于换热设备的结构展示、原理讲解以及相关工程设计参考，完整复现了该类热分相换热设备的核心结构特征与功能布局。
