钢管式赛车卡丁车车架三维结构设计

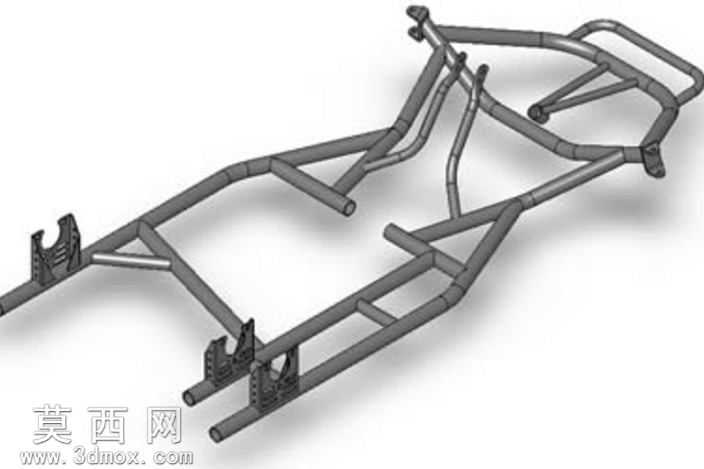

本作品为钢管桁架结构的赛车卡丁车车架三维建模成果，建模过程严格遵循卡丁车赛事的车架安全规范与轻量化设计原则，以空间管架结构为核心设计载体，完整还原了卡丁车车架的全部受力结构与安装点位。建模阶段首先搭建车架的整体空间坐标基准，按照卡丁车的轴距、轮距、驾驶舱人机工程尺寸确定主基准面，依次绘制前部防撞结构、主承力纵梁、侧边防撞横梁、后部动力安装架、座椅安装支架、转向机构安装位、悬挂固定吊耳的空间路径，所有管材衔接处均做相贯线精准处理，还原真实钢管焊接的贴合形态，避免建模过程中出现结构干涉与衔接错位。材质设定上，主体车架采用高强度冷拔无缝钢管材质，渲染时赋予金属哑光灰的漆面质感，对焊接点位做细微的焊缝肌理处理，悬挂安装位、前防撞固定座等受力集中的加厚金属部件，做了金属切削后的哑光金属质感区分，通过光影渲染突出车架的空间层次感与结构强度感，清晰展现每一段管材的走向与衔接逻辑。结构设计层面，前部设置了双层防撞吸能管结构，可在正面碰撞时通过管材溃缩吸收冲击能量；主纵梁采用连续变径钢管设计，从前往后根据受力大小调整管材排布密度，驾驶舱区域设置了环绕式侧边防撞管，为驾乘人员提供侧面防护；后部动力安装区域预留了发动机、传动系统、后轴的精准安装点位，所有安装孔位、固定支架的位置均匹配通用卡丁车的配套部件尺寸，转向立柱安装位做了加强筋结构设计，避免转向受力时出现结构变形。整个建模过程完全按照实车制造的工艺逻辑搭建，每一处结构都对应实际的受力需求与装配要求，既保证了车架整体的轻量化特性，又兼顾了赛车运动所需的结构刚度与抗冲击性能，可用于卡丁车设计研发、结构教学、改装方案验证等多个场景，完整呈现了钢管式卡丁车车架从设计构思到三维落地的全流程结构逻辑。
