汽车雨刮器传动执行机构三维设计

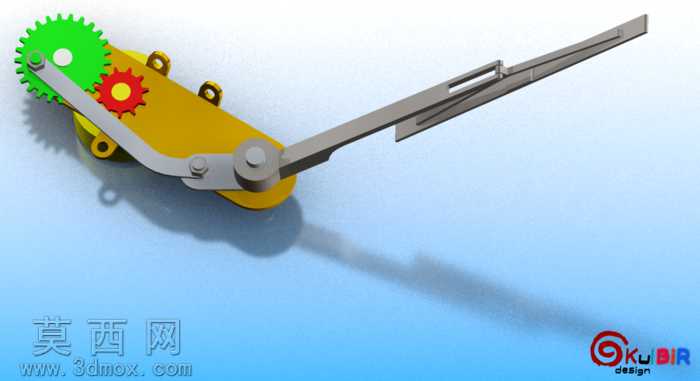

本作品为汽车前风挡雨刮器的完整传动执行机构三维建模成果，建模过程严格参照车用雨刮的实际工作逻辑与尺寸比例搭建，完整还原了雨刮系统从动力输入到摆臂输出的整套机械结构。模型主体包含黄色压铸质感的安装基座，基座上预留了对应车身安装位的固定吊耳结构，可直观展示雨刮总成在车身上的装配定位逻辑；传动部分设置了两组不同模数的齿轮副，大尺寸绿色主动齿轮与小尺寸红色从动齿轮精准啮合，齿轮齿形按照标准渐开线参数绘制，啮合间隙控制在合理装配公差范围内，可直观呈现减速增扭的传动过程。连接齿轮输出端与雨刮摆臂的是多段铰接式金属连杆，连杆之间通过带轴肩的铰接销轴连接，销轴处预留了转动配合间隙，还原了实际结构中连杆往复摆动的运动自由度；末端的雨刮摆臂采用分段式结构设计，摆臂上设置有长度调节槽结构，可对应实际雨刮的压力调节与刮刷范围调整功能，摆臂末端的连接结构完全适配雨刮片的安装接口。渲染阶段对不同部件赋予了差异化材质：基座采用哑光黄色工程塑料材质模拟实际注塑壳体质感，齿轮部分分别赋予绿色、红色的硬质工程塑料材质，连杆与摆臂赋予拉丝不锈钢金属材质，铰接销轴赋予亮面镀铬金属质感，背景采用渐变浅蓝色衬托结构轮廓，添加柔和的投影效果增强模型的立体层次感。设计过程中重点考量了雨刮机构的运动干涉问题，对摆臂摆动全行程的位置进行了运动仿真校验，确保各连杆、齿轮在往复运动过程中无结构碰撞，传动路径顺畅无卡滞，完整复现了雨刮器将齿轮旋转运动转化为摆臂往复扇形摆动的运动转换逻辑，可用于汽车配件结构教学、雨刮系统原理演示以及相关车用配件的设计参考场景。
