四芯音频连接插头结构三维设计

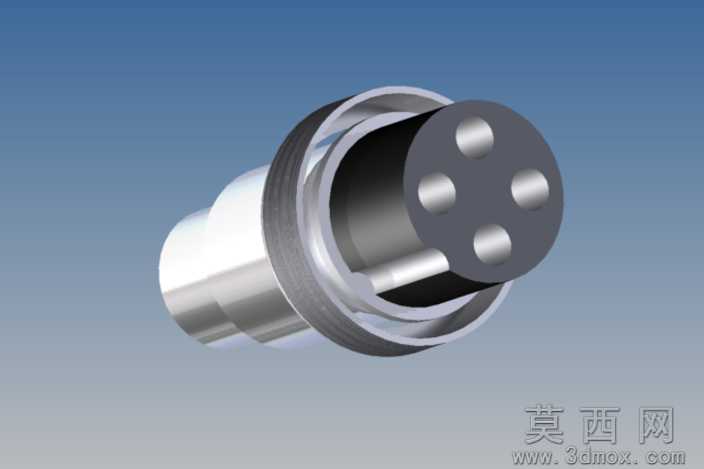

本作品为四芯音频连接插头的三维建模设计，建模过程依托三维参数化设计软件完成，全程采用自底向上的建模逻辑，先拆分插头各组成结构的独立特征，再通过装配约束完成整体组合，确保各部件的配合公差符合音频接插件的行业通用标准。建模阶段首先构建插头的金属插芯基体，通过旋转凸台特征生成圆柱状插芯主体，再对四个圆形插针接触点位进行拉伸切除与阵列排布，保证四个插针的中心距、伸出长度完全一致，避免音频信号传输过程中出现接触不良、声道串扰的问题。插芯外侧的绝缘隔层采用绝缘工程塑料的材质参数设置，通过抽壳、凸台拉伸特征构建隔层的限位卡槽结构，确保金属插芯与外部金属壳体之间完全绝缘，杜绝信号短路风险。插头的外部金属壳体采用旋转加扫描特征构建，壳体表面的防滑滚纹通过圆周阵列的切除特征实现，既还原了实物的装配防滑功能，也提升了渲染阶段的材质质感表现；壳体中部的法兰限位结构通过拉伸凸台生成，精准匹配插头安装时的卡位需求，尾部的电缆衔接段做了渐变收窄的结构处理，可适配对应线径的音频电缆，避免线缆弯折处出现应力集中导致的线芯断裂。材质渲染阶段，金属插针与外壳采用抛光镀铬金属材质，调整反射粗糙度参数模拟真实接插件的金属光泽，绝缘隔层采用哑光黑色工程塑料材质，设置合适的漫反射参数还原塑料件的磨砂质感，背景采用渐变蓝灰色调配合柔和的打光方案，通过三点布光分别打亮主体结构、勾勒金属边缘轮廓、补充暗部细节，让插头的内部结构、装配层次清晰呈现。设计过程中重点考量了音频连接器的接触可靠性与装配便利性，所有结构的倒角、圆角都按照实际生产的工艺要求做了处理，没有出现尖锐棱角、无法脱模的结构，既可以作为音频接插件设计的参考样例，也可用于机电类课程的结构教学演示，帮助学习者理解多芯电连接器的内部构造与装配逻辑。
