高精度棘轮工具金属结构三维设计

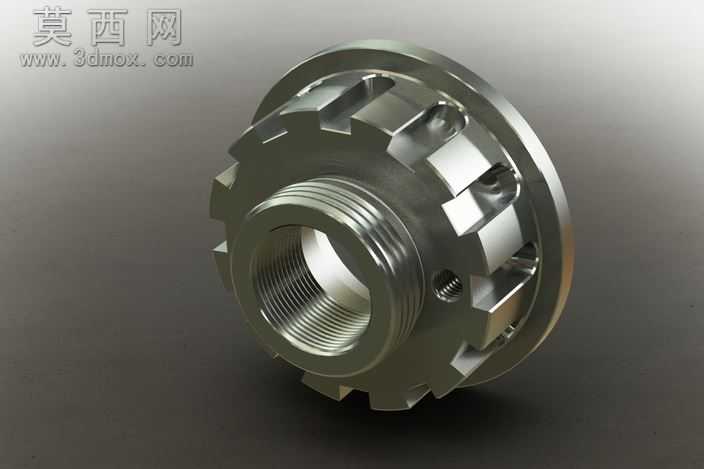

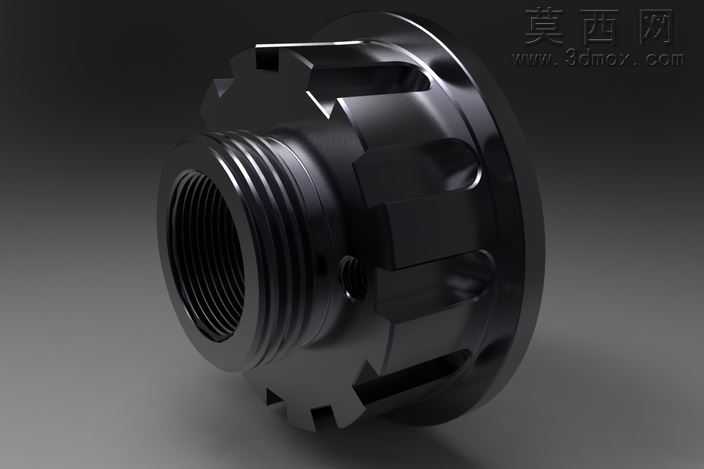

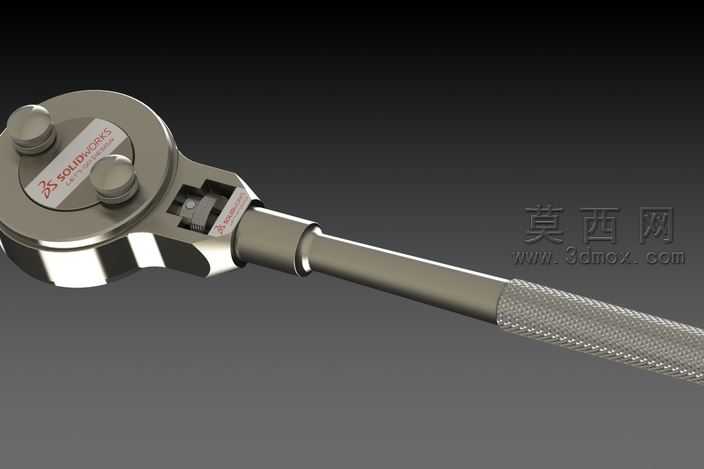

本棘轮工具三维模型采用参数化建模思路完成整体结构搭建，建模过程中优先保证各功能结构的尺寸精度与装配逻辑合理性，首先以中心内螺纹孔为基准定位，依次构建内孔螺纹特征、中部环形基体、周向均匀分布的棘爪卡槽、外侧轮齿结构以及侧壁的定位小孔，所有特征均采用全约束草图配合拉伸、旋转、阵列、切除等建模命令完成，确保各结构的同轴度、对称度符合机械加工的公差要求。材质设置阶段针对金属零件的特性，选用合金钢材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原经过机加工后的金属表面质感，内螺纹区域做细微的纹理处理模拟螺纹切削加工痕迹，外侧轮齿的棱边做极小的倒角处理还原真实加工的工艺特征，避免尖锐棱边的失真效果。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，突出轮齿与卡槽的立体结构，辅助光源补亮暗部区域避免细节死黑，背光源勾勒零件轮廓提升层次感，渲染输出的效果图清晰展现零件的结构细节与金属质感。结构设计上，该棘轮工具作为10集系列工具结构的组成部分，周向棘爪卡槽的尺寸经过适配校验，可与对应棘爪结构完成啮合传动，中心内螺纹用于连接传动杆，侧壁小孔用于安装定位销实现组件的轴向固定，整体结构紧凑，各功能区域划分清晰，既满足棘轮机构单向传动的功能需求，也兼顾了零件的加工工艺合理性，建模过程中对所有配合面做了公差预留，可直接用于后续的装配验证与工程图导出。
