可换刀片式木工铣削刀架刀具

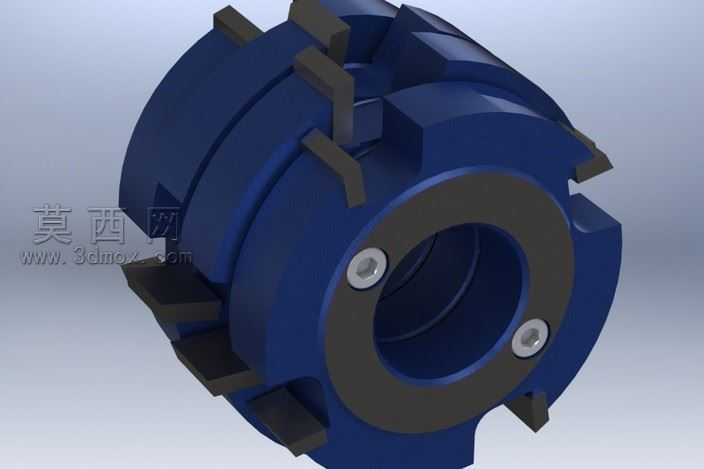

本模型为可换刀片式铣削刀架刀具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循真实加工刀具的尺寸规范，还原了刀体、刀片定位槽、紧固螺钉、安装内孔的全部细节特征。建模阶段首先绘制刀体的回转基体轮廓，通过旋转特征生成刀体的基础主体，再按照圆周等分布局绘制刀片安装槽的拉伸切除轮廓，保证每个刀槽的定位精度与安装间隙符合实际装配要求，随后绘制硬质合金刀片的单体模型，通过圆周阵列特征完成所有刀片的排布，同时添加内六角紧固螺钉的细节模型，还原刀片锁紧的结构形式，最后完成中心安装孔、定位销孔的细节特征，保证模型与实际刀具的装配逻辑完全一致。材质与渲染阶段，刀体主体赋予深蓝色氧化涂层钢材材质，还原工业铣刀的表面处理效果，刀片部分赋予深灰色硬质合金材质，突出切削部分的高硬度质感，紧固螺钉赋予金属镀锌材质，中心安装孔内壁赋予磨砂金属材质，通过场景打光突出刀体的层叠结构与刀片的锐化切削角度，渲染效果清晰展现刀具的整体结构与各部件的装配关系。结构设计上，该刀架采用分体叠装式结构，多片刀体组合后可形成不同宽度的切削刃组，刀片采用可更换式设计，通过内六角螺钉锁紧在刀体槽位内，刀片磨损后可单独更换无需报废整个刀体，有效降低使用成本；中心通孔为标准机床主轴安装孔，孔侧设置锁紧螺钉孔，可将刀架牢固固定在铣削设备主轴上，圆周排布的切削刃经过角度优化，保证铣削过程中排屑顺畅、切削受力均匀，所有刃口均按照真实刀具参数做锐化处理，完全符合实际加工刀具的几何参数要求，可用于铣削加工工艺演示、刀具结构教学、设备装配模拟等场景。
