杜卡迪Multistrada620摩托车后摇臂结构设计

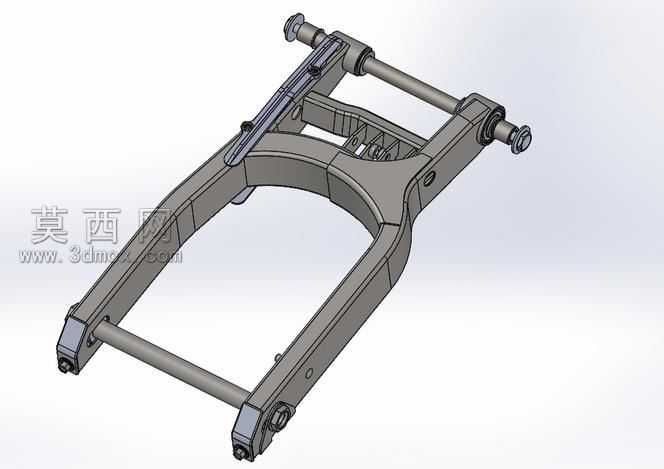

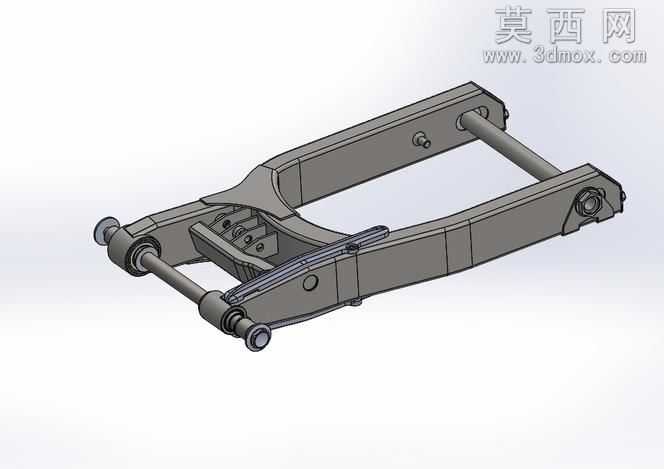

本作品为杜卡迪Multistrada620车型配套的后摇臂三维建模成果，建模过程围绕机车后悬挂核心承载构件的实际功能需求展开，首先通过参考实车测绘尺寸搭建整体轮廓骨架，确定摇臂双侧纵梁的分叉式布局形态，匹配后轮安装位、后减震连接位、车架铰接位的精准空间坐标，保证各安装点位的相对位置公差控制在合理范围内。建模阶段采用实体建模与曲面建模结合的方式，对摇臂主体的钢制构件部分赋予哑光金属钢材质，还原钢制摇臂的厚重质感与金属肌理，对铰接销轴、紧固螺栓等标准件单独建模，区分销轴的光滑圆柱面、螺栓头部的六角特征、轴端螺纹段的细节结构，不同构件分别赋予对应的金属材质，销轴部分做轻度抛光金属质感处理，螺栓做发黑处理的深色金属质感，衬套部分添加橡胶材质的哑光深色效果，提升模型整体的真实感。结构设计上完整还原了该款摇臂的双侧纵梁加横向连接轴的经典结构，纵梁采用变截面设计，在靠近车架铰接的位置做加厚加强处理，靠近后轮轴的位置预留刹车卡钳、链盒等附属部件的安装点位，摇臂上部预留调节器板的安装位置，虽调节器板部分未做极致精细化处理，但完整保留了其安装接口与空间占位，为后续迭代优化预留了调整空间。渲染阶段采用柔和的影棚布光方式，主光源从斜上方45度投射，搭配辅助光源消除结构死角的阴影，清晰呈现摇臂各部分的结构转折、焊接位置的过渡特征、安装孔位的细节形态，整体渲染效果突出构件的工业质感与结构精度，完整展现了该款摩托车后摇臂的结构形态与装配关系，可用于机车改装参考、结构教学演示、配件开发验证等场景。
