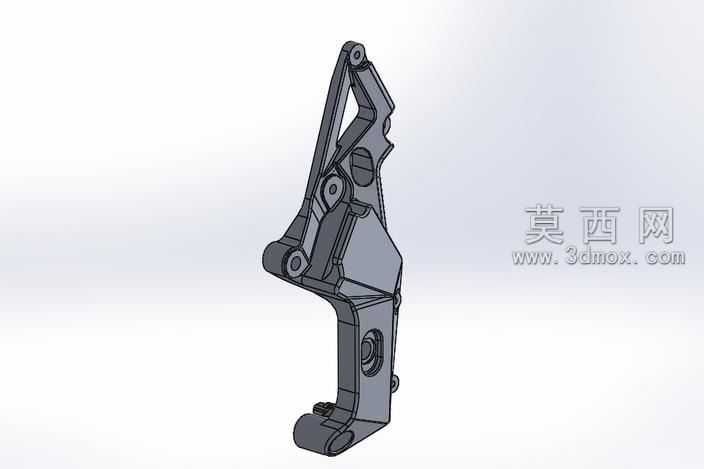

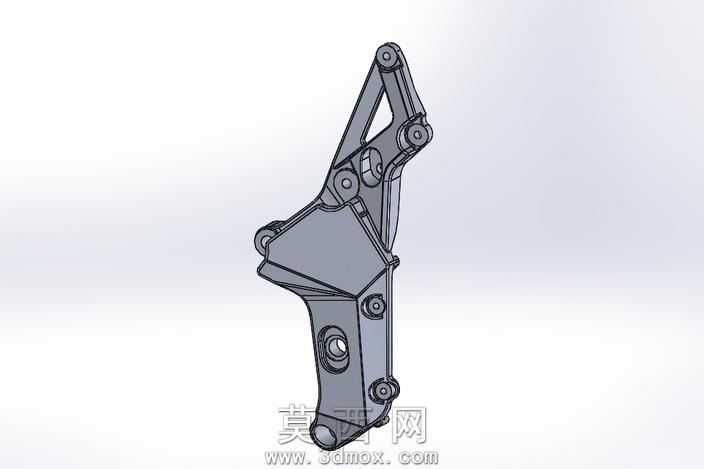

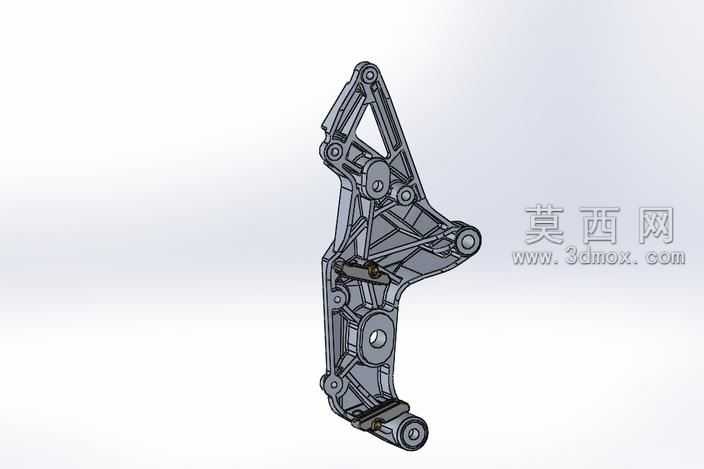

2006款MVAgusta摩托F4左侧框架板组件

该作品为2006款MV Agusta摩托F4车型的左侧框架板组件三维建模成果，建模过程围绕实车底盘周边的装配约束关系展开，首先通过参考实车测绘的尺寸参数与实车装配照片，梳理该框架板与周边车架、悬挂、护板等部件的连接点位，确定整体的轮廓边界与安装孔位的坐标基准。建模阶段采用自底向上的建模逻辑，先构建主体板件的基础曲面，通过拉伸、切除、拔模等特征操作完成主体承托结构的实体化，针对板件上的多组铰接安装位，逐一匹配对应销轴的配合尺寸，预留合理的装配间隙，保证铰接结构的活动空间符合实车的运动行程要求。对于板件上的加强筋结构，根据受力分布走向调整筋位的厚度与过渡圆角，还原实车构件的力学设计逻辑，避免应力集中的结构缺陷。材质渲染阶段，主体框架板采用哑光金属灰的金属材质，模拟原厂铸铝构件的表面质感，对铰接孔位的内壁、安装贴合面做轻微的粗糙度区分，还原机加工面与铸造成型面的质感差异，铰接销轴部分采用亮面镀铬材质，区分不同构件的材质属性。整体模型严格遵循实车的装配关系，所有安装孔位的间距、铰接点的相对位置、板件的弯折角度均与实车构件保持一致，完整还原了该左侧框架板作为底盘周边承载连接件的结构特征，既可以作为机车改装设计的参考构件，也可用于机车装配结构的教学演示，建模过程中反复核对多组实车参考图的细节，修正了初始建模阶段的轮廓偏差，保证板件与周边部件的装配匹配度，避免出现干涉错位的问题，对板件上的减重镂空结构也做了精准还原，兼顾结构强度与轻量化的设计特点。
