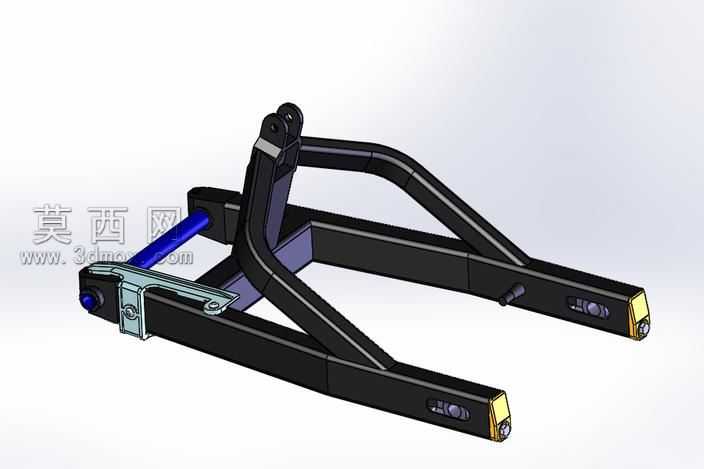

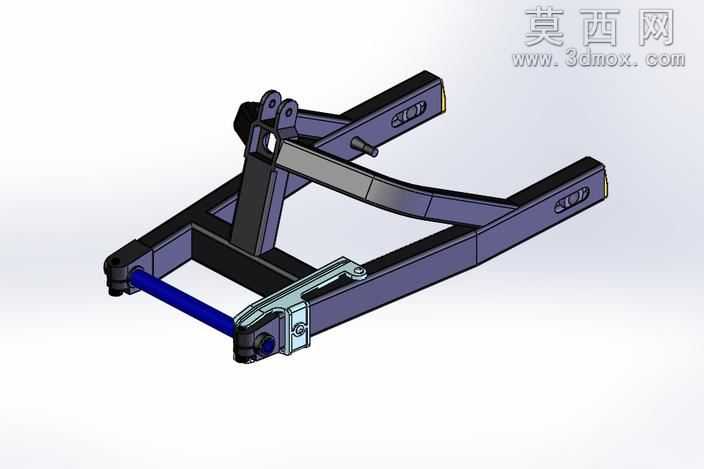

杜卡迪900SS摩托车钢制后摇臂三维设计

本作品为杜卡迪900SS车型配套的钢制后摇臂三维建模成果，建模过程严格参考90年代中后期杜卡迪900SS原厂钢摇臂的实物测绘尺寸，同时保证同年代铝制版摇臂的安装点位尺寸完全匹配，可直接适配对应车型的改装、复刻设计需求。建模阶段首先通过多视角实物参考确定摇臂的整体轮廓基准，以两侧平行的后叉安装臂为核心结构载体，精准还原摇臂与车架主轴连接的铰接点位、后轮轴安装开槽、减震器连接支座、链条避让空间的全部结构细节，所有安装孔位、连接轴径的尺寸公差均控制在实车装配允许范围内，确保模型可直接用于后续的工程验证、改装件开模参考。材质渲染阶段针对钢制摇臂的表面处理特性做了分层表现：主体钢管结构做哑光深紫黑金属漆质感，还原原厂钢制摇臂的高温喷涂漆面效果，金属表面添加细微的颗粒质感模拟实际使用中的漆面肌理；横向加强横梁做拉丝金属质感，区分不同构件的材质差异；前端快拆锁止机构做亮银色镀锌金属质感，蓝色调节杆做阳极氧化蓝色金属表现，铰接位置的橡胶缓冲件、固定销钉分别还原橡胶哑光、金属发黑的材质特性，整体渲染效果贴近实车部件的真实视觉表现。结构设计上完整还原了原厂钢摇臂的加强逻辑：两侧主叉臂采用矩形钢管弯折成型，中部设置斜向加强梁提升摇臂整体抗扭刚度，前端铰接位置做加厚补强结构应对骑行中的交变载荷，后轮轴位置设置带刻度的调节槽结构，还原原厂链条松紧调节的功能结构，所有焊接位置的焊道细节都做了细微刻画，还原钢制摇臂的焊接工艺特征。设计过程中兼顾了复刻准确性与建模的参数化特性，所有结构特征均可编辑调整，可根据改装需求调整摇臂长度、安装点位偏移量，适配不同的改装场景，同时模型保留了所有装配基准面，可直接导入装配环境完成与车架、后轮、减震系统的虚拟装配验证，为老款杜卡迪900SS的修复、改装工作提供精准的三维数字模型支撑。
