铃木鹅350摩托车后摇臂总成结构设计

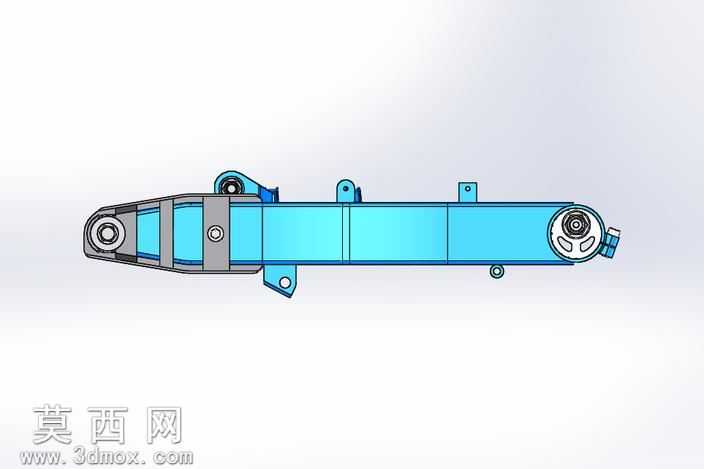

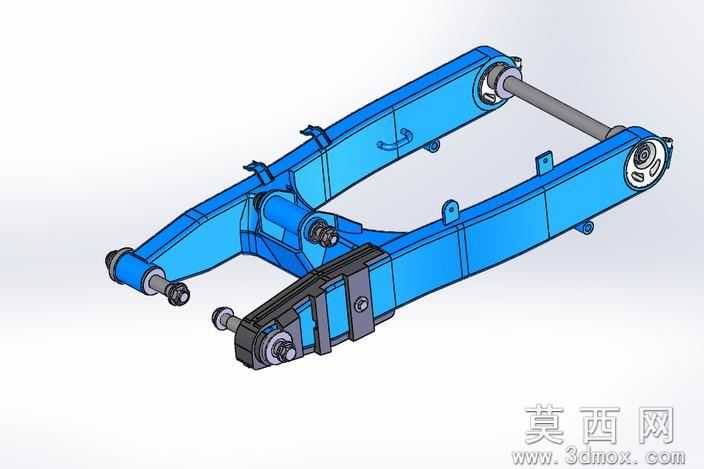

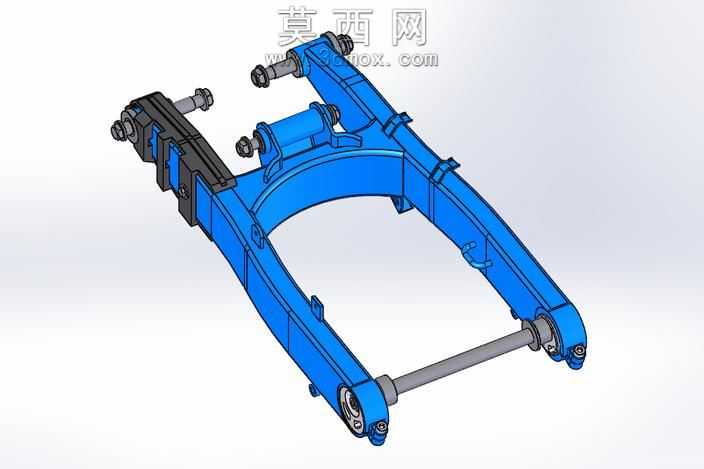

本作品为铃木鹅350摩托车后摇臂总成的三维建模设计，整体采用参数化建模方式完成，完整还原了该经典车型后摇臂的全部结构细节。建模过程中首先依据实车测绘数据搭建主体框架，左右两侧的主摇臂臂体采用箱型截面结构设计，通过拉伸、切除、倒角等特征完成基础外形构建，臂体上预留的安装孔位、定位凸台、线束固定卡扣等细节均按照实车1:1比例还原，确保各安装位的尺寸精度满足装配要求。摇臂中部的枢轴安装座采用同轴度约束设计，保证枢轴安装后转动顺畅无卡滞，枢轴本身采用圆柱特征建模，两端的限位结构、螺纹段均做了精细化处理，还原了实车的装配逻辑。摇臂后端的后轮轴安装位集成了链条调节机构，调节滑块的滑槽结构、锁紧螺栓的安装位都做了单独的特征构建，可直观展示后轮距调节的工作原理。摇臂下部的减震连接座采用加强筋结构设计，建模时通过筋特征完成结构构建，还原了实车为提升刚性做的结构强化设计。渲染阶段采用金属蓝作为臂体主体材质，模拟实车的金属漆面效果，枢轴、螺栓等金属部件采用镀铬金属材质，调节滑块、减震连接座等受力部件采用哑光金属材质，不同材质的粗糙度、反光度参数均做了针对性调整，让整体渲染效果更贴近实车质感。设计思路上完整复刻了80年代铃木赛车的摇臂设计逻辑，兼顾了轻量化与结构刚性，轴套框架与铝板的组合结构在模型中得到完整呈现，各部件之间的装配关系清晰，可用于摩托车结构教学、改装参考、维修装配示意等场景，模型的各部件均为可编辑参数化特征，可根据需求进行尺寸调整与结构修改。
