雅马哈R6摩托车侧撑支架三维结构设计

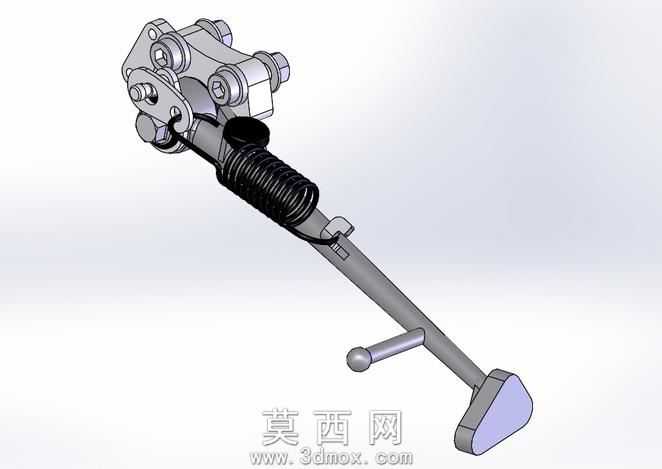

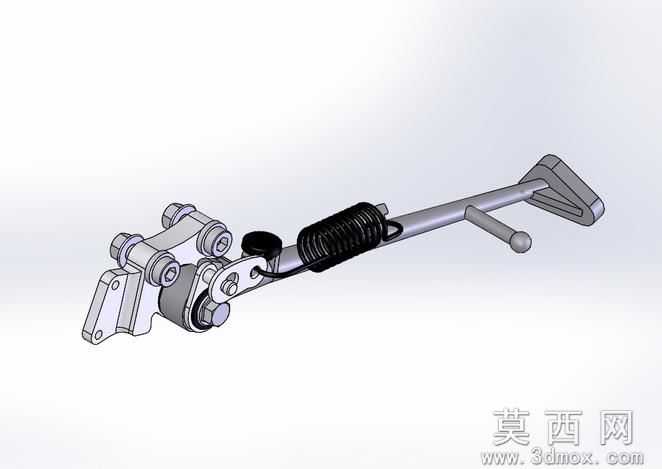

本模型为适配1999-2002款雅马哈R6车型的侧驻车支架结构，采用三维参数化建模方式完成全部件复刻，建模过程中严格遵循原车部件的装配逻辑与尺寸比例，对每一处连接结构、活动铰接点都做了精准的尺寸约束，确保各部件之间不存在干涉问题，可直接用于结构验证、改装设计参考或教学演示用途。模型整体由安装基座、铰接支架、撑杆主体、复位弹簧、锁止拨块、脚踏凸点六大核心部分组成，安装基座设置了三个对应原车车架安装位的螺栓孔，孔位间距、孔径大小完全匹配实车安装需求，基座与铰接支架之间通过销轴连接，预留了合理的转动间隙，模拟真实部件的活动自由度。撑杆主体采用变截面杆体设计，末端设置防滑橡胶垫安装位，杆身中部预留了复位弹簧的挂接点位，复位弹簧采用螺旋弹簧结构建模，还原了弹簧的有效圈数、线径与两端挂钩形态，准确模拟支架收起时的弹簧回拉力道。锁止拨块结构对应车辆的驻车锁止逻辑，建模时还原了拨块的凸轮轮廓，确保支架打至驻车位置时可自动卡合锁止，避免车辆停放时支架意外回弹收起，脚踏凸点设置在撑杆靠近铰接端的位置，表面做了防滑纹理处理，匹配骑士骑行时脚踢操作的人机位置。材质渲染方面，对不同部件做了区分化材质设置：安装基座与铰接支架采用铸铝材质，模拟原车铝合金压铸部件的哑光金属质感，表面做了细微的铸造纹理处理；撑杆主体采用碳钢喷塑材质，还原实车黑色金属杆的磨砂质感；复位弹簧采用弹簧钢材质，表现出金属弹簧的亮面金属光泽与细微的氧化质感；锁止拨块与销轴采用高强度合金钢材质，突出耐磨部件的硬质金属质感；脚踏凸点表面设置橡胶防滑层，还原橡胶材质的哑光漫反射效果。设计过程中充分考虑了摩托车侧支架的实际使用场景，对撑杆的支撑角度做了精准校核，确保驻车时车辆的倾斜角度处于安全稳定区间，既不会因角度过直导致车辆容易向外侧倾倒，也不会因角度过斜导致车辆扶正时费力，同时对弹簧的预紧力参数做了模拟验证，确保支架在车辆行驶过程中受震动不会意外下落，收起后可紧贴车身下部不会凸出影响车辆通过性。整个模型的装配层级清晰，各部件可单独拆分编辑，能够直观展示侧支架从收起至放下驻车的完整运动过程，清晰呈现铰接转动、弹簧伸缩、锁止卡合的全套机械动作逻辑，可作为摩托车配件设计、机械结构教学的优质参考模型。
