壁挂式多层电缆敷设桥架结构设计

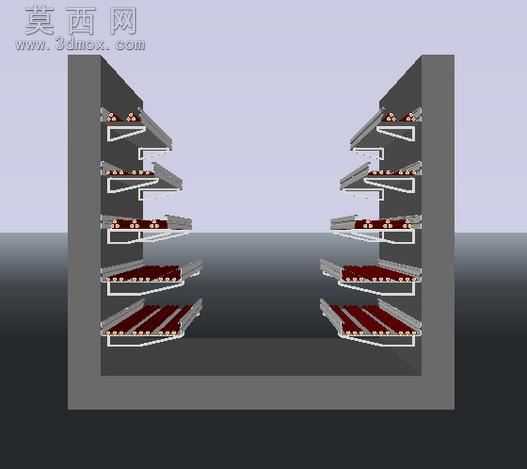

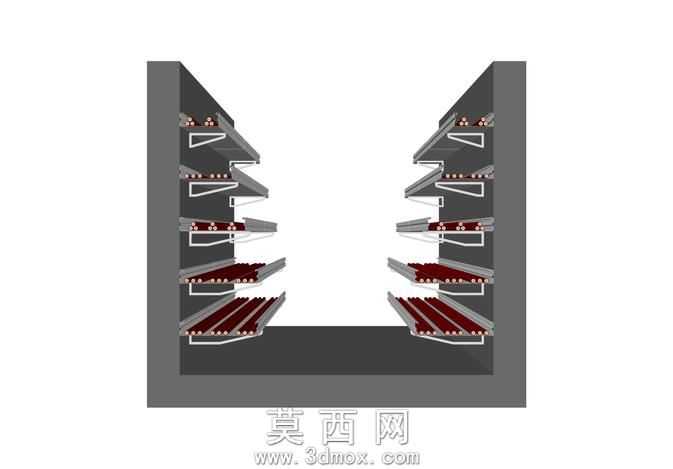

本模型为壁挂式安装的多层电缆桥架，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循电缆敷设的工程规范，对桥架的支撑结构、分层托盘、侧边固定构件逐一进行特征建模，保证各部件的装配间隙符合实际安装要求。模型采用对称式双列布局，每列设置五层倾斜式布线托盘，托盘带有侧边挡边结构，可避免敷设过程中电缆滑落，层间预留充足的布线操作空间，同时倾斜角度经过反复调整，既能够适配电缆的自然弯曲半径，也能充分利用墙面垂直空间，提升单位墙面的线缆承载容量。建模时对桥架的壁挂固定基座做了加厚处理，基座与墙面贴合面设置了均匀分布的安装孔位，可直接匹配常规膨胀螺栓的安装尺寸，基座与每层托盘之间设置三角加强筋结构，通过布尔运算完成筋位与主体的合并，提升整体结构的承重强度，避免长期负载下出现结构变形。材质渲染阶段，桥架主体采用深灰色哑光金属材质模拟冷轧钢板喷塑的真实质感，托盘表面的承托区域设置暗红色防滑纹理材质，还原桥架内部防滑衬垫的视觉效果，加强筋与固定构件采用同主体一致的金属材质，保证整体视觉风格统一。设计思路围绕墙面狭小空间的电缆敷设需求展开，摒弃传统落地式桥架占用地面空间的弊端，采用壁挂式安装方案，双列对称的布局既可以实现强弱电的分侧敷设，避免信号干扰，也能让线缆排布更加规整，方便后期的线路检修与扩容，每层托盘的独立式结构可根据实际布线需求灵活调整安装高度，适配不同直径、不同数量的电缆敷设场景，模型的所有结构边角都做了圆角过渡处理，避免安装与布线过程中尖锐边角划伤线缆表皮或施工人员，整体结构兼顾实用性与安装便捷性，可直接用于机电安装工程的方案展示、施工交底以及预制加工参考。
