卡塔文托旋转传动结构组件

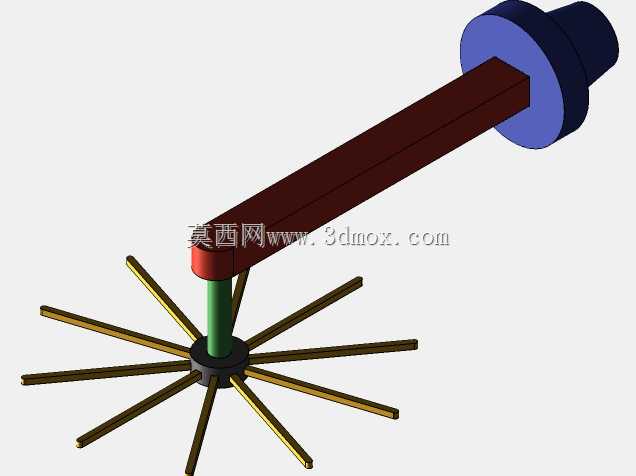

　　该旋转传动结构组件的核心应用场景集中在小型流体动能转换演示装置、低转速物料均布机构以及轻载旋转展示台的动力传递环节，在实际工况中承担扭矩传递、旋转支撑与周向均布载荷分散的作用。从结构组成来看，组件上部为带法兰盘的方形传动长轴，轴段采用方形截面设计，相较于同截面积的圆形轴，方形轴在传递扭矩时可通过面接触实现周向限位，无需额外加工键槽即可避免轴与配合件之间的周向打滑，适配低转速、小扭矩的传动场景，法兰盘与轴段采用一体化过渡结构，减少了装配环节的同轴度误差累积，法兰端面可直接与动力输出端的安装面贴合，通过端面均布的安装孔实现轴向压紧固定，安装时需保证法兰端面与动力输出轴的垂直度误差控制在0.05mm以内，避免旋转过程中出现轴段偏摆。

　　组件中部为垂直支撑短轴，短轴上端与方形长轴的下端采用轴孔过渡配合，配合面设置轴向定位台阶，保证两轴段的同轴度，短轴下端与轮辐式旋转座的中心轮毂采用过盈配合，过盈量控制在0.02-0.03mm之间，既可以保证扭矩传递的可靠性，又不会因过盈量过大导致轮毂出现应力开裂。下部的轮辐式旋转座采用十二根等长辐条沿中心轮毂周向均布的结构，辐条采用等截面矩形长条结构，每根辐条与中心轮毂的连接位置均设置圆角过渡，避免应力集中导致的辐条根部断裂，辐条的外伸长度与截面尺寸经过载荷匹配，单根辐条可承受不超过5N的径向载荷，适配轻载工况下的周向物料挂载或者流体冲击受力需求。在设计思路上，该结构优先考虑了装配便捷性与维护成本，

　　所有配合面均采用常规机械加工即可实现的公差等级，无需高精度磨削或者特种加工工艺，方形轴段的设计省去了键连接的加工与装配环节，降低了整体制造成本；轮辐结构采用对称均布设计，旋转过程中动平衡性能优异，在转速不超过60r/min的工况下无需额外做动平衡校正即可平稳运行。从安装边界来看，上部法兰盘的最大外径为组件上部的最大轮廓尺寸，方形轴段的长度决定了组件的上部伸出距离，安装时需保证方形轴段周围预留不小于轴段截面宽度1.5倍的径向空间，避免旋转过程中与周边构件发生干涉；下部轮辐旋转座的最大回转直径为组件下部的最大轮廓尺寸，安装时需在旋转座下方预留足够的轴向间隙，保证辐条旋转过程中不会与安装基面发生摩擦，

　　中心支撑短轴的轴向定位台阶高度决定了轮辐座与上部轴段的轴向间距，该间距可根据实际安装需求通过调整配合面的轴向插入深度进行微调，微调范围不超过5mm，避免因间距过大导致短轴悬臂过长出现弯曲变形。实际使用过程中，该结构的传动路径清晰，动力从上部法兰端输入后，通过方形长轴传递至垂直支撑短轴，再由短轴带动下部轮辐座做周向旋转，所有受力环节均采用刚性接触传递，无弹性缓冲元件，因此不适用于存在冲击载荷的工况，仅适配平稳连续旋转的轻载场景；轮辐的末端可根据实际使用需求加装挂载件或者受力叶片，加装时需保证每个辐条上的挂载重量差不超过10g，避免因载荷不均导致旋转过程中出现振动。结构的各零件棱角处均设置了微小倒角，既可以去除加工毛刺避免装配时划伤操作人员，又可以减少应力集中提升零件的疲劳寿命，法兰盘与动力输出端连接时需采用防松垫圈，避免长期旋转过程中连接螺栓出现松动。
