带菱形安装法兰的剖分式轴承支座结构

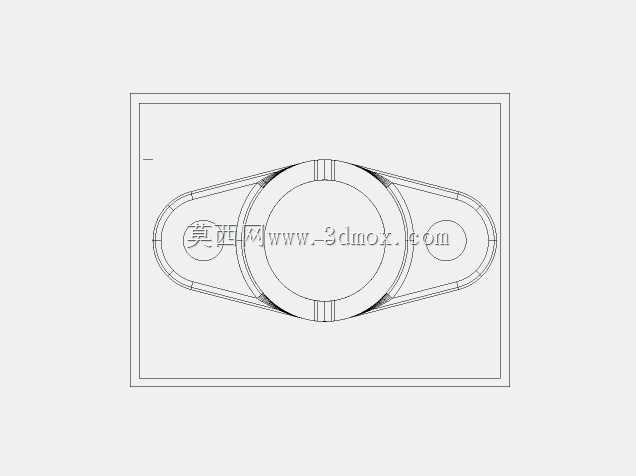

　　这类带菱形安装法兰的轴承支座，在轻工输送线、小型自动化设备的轴系布局里应用十分广泛，不同于标准圆形法兰轴承座的对称安装逻辑，菱形法兰的两个安装孔沿支座主体的切向延伸布置，能在安装空间受限的场景下，大幅压缩支座占用的横向安装面积，尤其适合安装面宽度有限、轴系排布紧凑的设备工位。从实际使用场景来看，这类支座主要承担径向载荷为主的轴系支撑任务，常见于小型皮带输送机的从动辊支撑、包装设备的导辊定位、非标自动化设备的传动轴固定工位，相比一体式轴承座，这类支座的主体通孔与轴承外圈采用过渡配合设计，安装时可通过侧面的紧定螺钉孔完成轴承外圈的周向固定，避免轴承在支座内发生随轴转动的跑圈问题，同时支座法兰面与安装基准面贴合后，

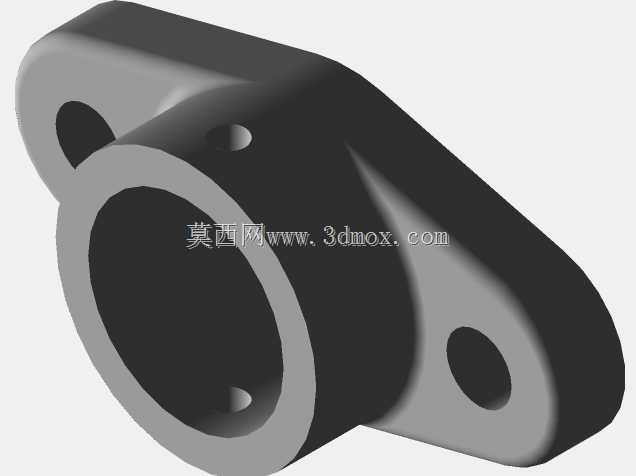

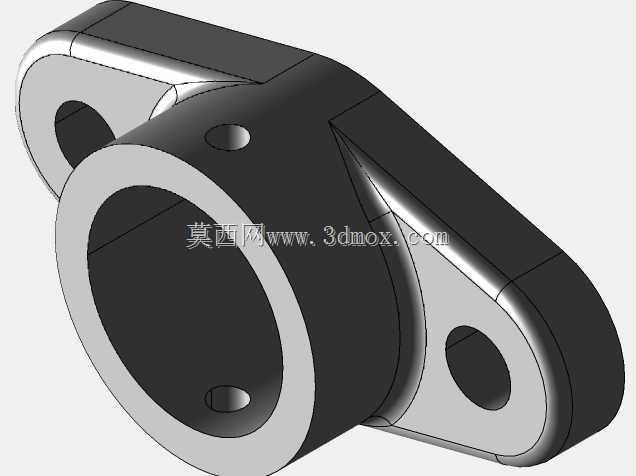

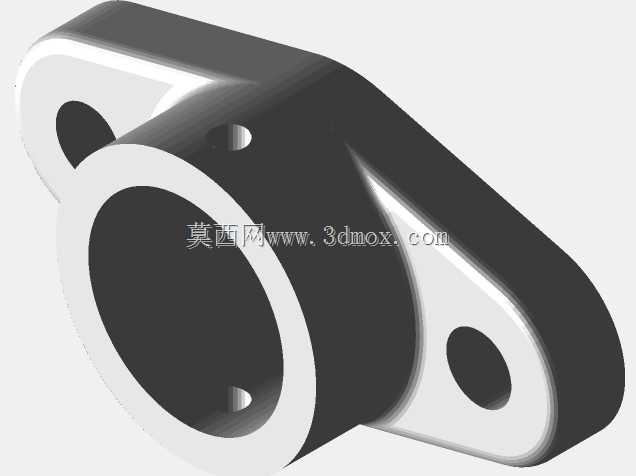

　　通过两个穿装在法兰耳孔内的螺栓完成锁紧，安装时不需要预留整周的螺栓操作空间，仅需在两个法兰耳对应的位置预留扳手操作空间即可，适配很多设备侧壁、型材架侧面的窄面安装需求。从设计思路上看，该支座的主体采用筒式承载结构，筒身壁厚根据承载的径向载荷做了等强度优化，法兰耳与筒身的衔接位置做了大圆弧过渡处理，避免应力集中导致的支座断裂问题，筒身侧壁预留的两个紧定螺钉孔沿径向对称布置，锁紧时可从两个方向对轴承外圈施加顶紧力，保证轴承固定的可靠性，不会因为单侧顶紧导致轴承外圈出现偏斜，影响轴系的回转精度。在安装边界方面，这类支座的法兰安装面为平面结构，安装时需要保证安装基准面的平面度不低于0.1mm，避免法兰面锁紧后出现支座主体偏斜，

　　导致轴承内圈与轴的同轴度超差，加剧轴承磨损；两个安装孔的中心距公差通常控制在±0.15mm范围内，安装时如果孔位偏差过大，禁止强行敲入螺栓锁紧，否则会导致法兰耳产生内应力，设备运行过程中受振动影响容易出现法兰断裂的问题。支座的中心通孔与安装法兰面的垂直度需要控制在0.05mm以内，才能保证轴承装入后，轴的回转轴线与安装基准面平行，避免轴系运转时出现附加的轴向载荷，缩短轴承的使用寿命。在实际选型应用中，这类支座适配的轴承通常为标准深沟球轴承，根据轴径的不同匹配对应尺寸的通孔直径，法兰耳的厚度根据额定载荷做对应匹配，轻载场景下法兰耳厚度可适当减薄以降低整体重量，重载场景下则需要加厚法兰耳与筒身壁厚，同时增大安装螺栓的规格，

　　提升整体连接强度。不同于立式轴承座需要依托水平安装面承载，这类菱形法兰支座既可以水平安装在设备的安装板上，也可以垂直安装在设备侧壁、竖向型材面上，适配多方向的轴系支撑需求，在很多非标设备的紧凑布局中，这类支座可以替代标准轴承座完成轴系定位，不需要额外加工复杂的安装定位槽，仅需在安装面上加工两个对应规格的螺栓过孔即可完成装配，大幅降低安装面的加工难度与加工成本。在结构细节上，支座的筒身端面做了倒角处理，方便轴承装入时的导向，避免装配时刮伤轴承外圈的配合面，紧定螺钉孔的位置避开了法兰耳与筒身的衔接应力区，防止钻孔加工时导致的结构强度下降，法兰耳的安装孔处做了沉孔设计，螺栓锁紧后螺栓头不会突出法兰面，保证法兰面与安装基准面可以完全贴合，不会出现间隙导致的支座松动问题。日常设备维护中，这类支座的拆卸也十分便捷，仅需松开两个安装螺栓与侧面的紧定螺钉，即可将支座连同轴承一起从轴端拆下，不需要拆解整个轴系的其他部件，大幅降低维护时的拆装工作量，适合需要定期维护更换轴承的连续生产设备工位。
