方形带底座安装式平台盖板结构设计

　　这款方形带底座的盖板结构，在工业现场的设备检修口、地坑预留位、小型设备安装基座场景中应用十分广泛，日常做结构设计时经常会碰到这类需要兼顾封盖防护与安装承载的需求。从实际使用场景来看，这类结构常被布置在车间地面的管线预留检修口上方，或是小型台架设备的底部安装封板位置，既要保证表面平整无凸起，避免人员通行时绊倒、物料转运时卡滞，也要通过底部的凸台结构完成定位，避免盖板受外力偏移出现缝隙。

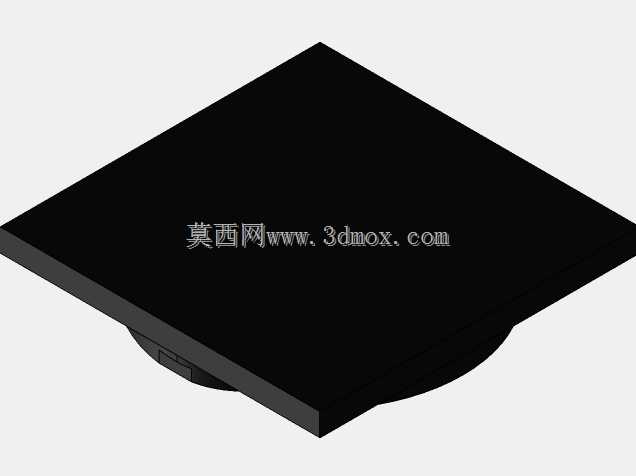

　　从功能特性上看，该结构采用上宽下窄的阶梯式设计，上方方形平板为主要承载面，边缘做了微小的倒角处理，避免直角边磕碰产生毛刺，也能在安装时顺利嵌入预留的安装槽位；底部的圆形凸台为定位结构，与安装位的预留凹槽配合后，不需要额外加装定位销就能限制盖板的水平方向位移，日常维护需要掀开盖板时，直接向上提拉即可，拆装效率远高于螺丝固定的封板结构。平板部分的厚度经过受力校核，能够承受日常车间内手动液压叉车的轮压，以及人员频繁踩踏的载荷，不会出现中部凹陷变形的问题；底部凸台的高度与安装槽的深度匹配，安装完成后平板上表面与周边地面或安装面完全齐平，没有高度差。

　　设计思路上，这类盖板结构优先考虑的是安装便捷性与使用可靠性，没有多余的装饰性结构，所有几何特征都服务于功能需求。上方平板采用正方形轮廓，适配现场多数方形预留口的尺寸，不需要额外裁切调整；底部圆形凸台的直径小于平板边长，既保证了足够的定位接触面积，也避免凸台边缘与安装槽的直角位置发生干涉，降低加工时的精度要求。平板与凸台的连接位置做了圆弧过渡，避免应力集中，在承受动态载荷时不会在连接处出现开裂问题。平板下表面与凸台的连接区域做了局部加厚处理，提升整体的抗弯强度，在不显著增加整体重量的前提下提升承载能力。

　　从安装边界来看，设计时需要重点匹配三个核心尺寸：首先是上方平板的边长尺寸，需要比预留安装口的单边尺寸大出一定余量，保证盖板能够完全覆盖安装口，不会出现边缘漏空；其次是底部凸台的外径尺寸，需要比安装口的内径小一定的配合间隙，保证盖板能够顺利放入，同时间隙不能过大，避免盖板出现明显的晃动；最后是凸台的高度尺寸，需要与安装口的沉台深度匹配，保证安装后表面齐平。平板的厚度选择需要结合实际承载需求确定，若仅作为人员通行的检修口盖板，厚度可适当减小，若需要承受转运设备的轮压，则需要增加平板厚度，或是在平板背面增加加强筋结构。

　　在实际建模过程中，这类结构的特征逻辑十分清晰，先通过拉伸特征生成上方的方形平板，再在平板下表面拉伸生成圆形定位凸台，之后对所有锐边做倒角或圆角处理，最后对连接位置做应力校核调整局部厚度。需要注意的是，平板的上表面需要保证平面度要求，避免安装后出现翘曲，影响通行或设备安装的平整度；底部凸台的外圆面可以适当做拔模斜度，方便加工脱模，也能让安装过程更顺畅。这类结构虽然外形简单，但在工业现场的使用频率极高，合理的尺寸设计能够大幅降低后期安装维护的工作量，也能避免因盖板移位、变形带来的安全隐患。
