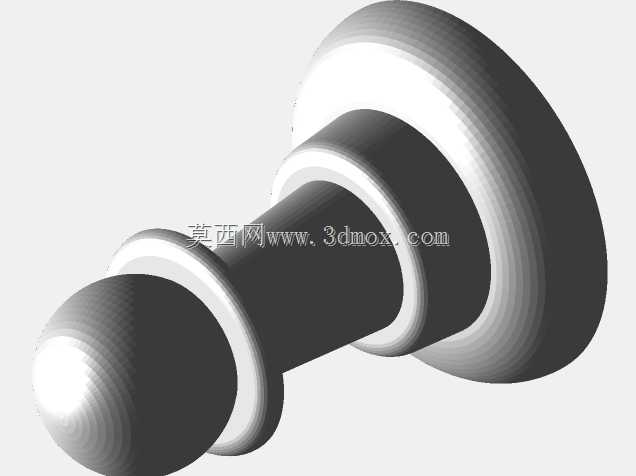

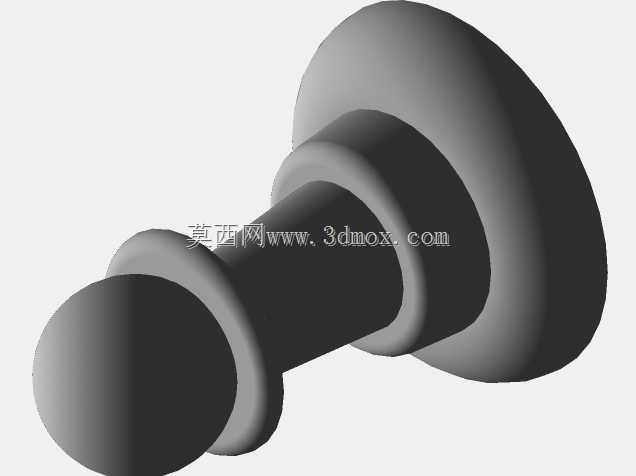

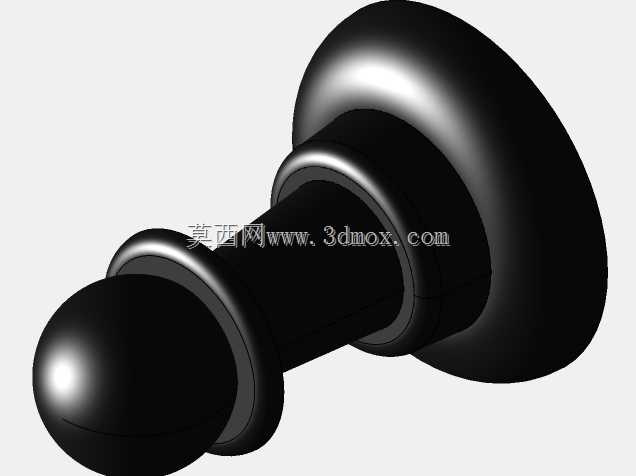

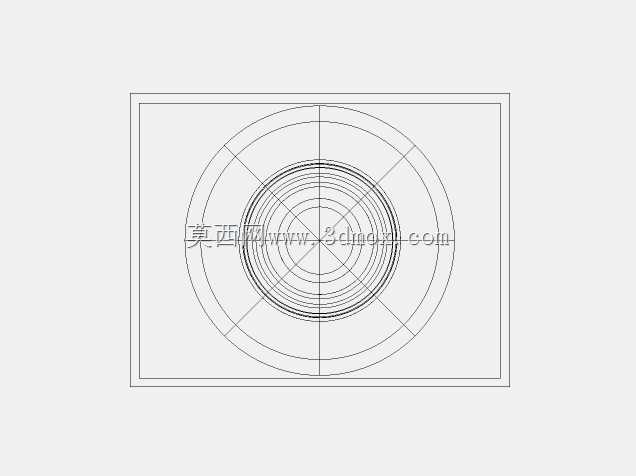

球头铰接式连接定位销轴结构

　　这类球头铰接销轴结构，在快换工装、轻型铰接连杆、小型设备快装定位场景里应用十分普遍，日常做治具设计、小型自动化设备连杆机构的时候经常会用到这类零件，区别于常规的圆柱定位销，它一端做了整球球头结构，另一端做了大直径的限位法兰盘，中间是等直径的连接轴段，靠近球头端还做了两道环形凹槽，用来装卡簧或者O型密封圈，实现安装后的轴向限位，避免销轴工作过程中从安装孔里窜出脱落。

　　从实际使用的角度看，球头端的设计主要是为了降低安装对位的难度，常规圆柱销在安装时需要销和孔的轴线完全对正才能顺利装入，尤其是在盲孔安装、视线受阻的装配场景下，工人对位要花不少时间，而球头端的圆弧导向面，允许销轴和安装孔存在一定的角度偏差，装配时只要球头部分对准孔口，顺着圆弧面就能顺利滑入孔内，能大幅提升装配效率，在需要频繁拆装更换的工装夹具场景下，这种结构的优势尤其明显，能减少反复对位的辅助时间。

　　中间的轴段是主要的配合承载段，设计时一般根据实际承载需求选择对应的配合公差，如果是用于静态定位的场景，可以选稍紧的过渡配合，保证定位精度不出现晃动；如果是用于铰接转动的场景，就选间隙配合，保证连杆或者铰接件能绕销轴顺畅转动，不会出现卡滞。轴段上的两道环形槽，位置是经过计算的，靠近球头的槽用来装轴用卡簧，当销轴穿过安装孔之后，卡簧卡在槽内，和另一端的法兰盘形成两个轴向限位面，把被连接件夹在中间，既不会让销轴掉出，也不会让销轴在孔内出现过大的轴向窜动；靠近法兰盘的那道槽，一般用来装橡胶O型圈，在有防尘、防少量切削液或者润滑脂密封需求的场景下，O型圈可以填充法兰和安装面之间的间隙，避免杂质进入配合面磨损轴和孔的配合表面，延长零件的使用寿命。

　　另一端的大直径法兰盘，除了起到轴向限位的作用之外，法兰的端面是主要的承压面，安装时法兰端面贴紧被连接件的表面，能分散销轴受到的轴向压力，避免轴肩位置因为应力集中出现断裂，法兰的直径比轴段大出足够的尺寸，即使安装孔存在少量的加工尺寸偏差，法兰也能完全覆盖孔口，不会出现销轴穿入过深的问题。整个零件的外形做了全圆角过渡，没有尖锐的棱角，一方面是避免装配时划伤工人的手，另一方面也减少了热处理过程中尖角位置的应力开裂风险，提升零件的整体强度。

　　做这类零件的三维建模时，要重点注意几个尺寸边界：首先是球头的直径，要比中间配合轴段的直径略大一点，保证导向的时候不会出现轴端台阶卡滞孔口的问题，球头和轴段的连接位置要做平滑的圆角过渡，不能有直角台阶；其次是环形槽的尺寸，要和选用的标准卡簧、O型圈尺寸匹配，槽的宽度、深度、槽口的倒角都要符合标准件的安装要求，不然会出现卡簧装不进去或者装完之后松动脱落的问题；另外法兰盘的厚度也要根据承载情况核算，太薄的话在受到较大轴向冲击力的时候容易出现变形，太厚则会增加不必要的重量和材料成本。

　　在实际选型应用的时候，要根据具体的使用场景确认销轴的承载能力，如果是用于受力较大的铰接位置，要对应选择合适的材料和热处理工艺，比如用45号钢调质处理提升轴的强度和韧性，球头和配合轴段表面做淬火处理提升耐磨性能；如果是用于有腐蚀环境的场景，比如食品设备、户外设备上使用，可以选择不锈钢材质加工，避免生锈影响装配和转动顺畅度。这类结构的零件因为安装便捷、限位可靠、结构简单，在小型自动化设备、工装治具、家具五金、小型交通工具的铰接位置都有广泛的应用，建模时把各个配合段的尺寸、公差、倒角细节做准确，后续出工程图加工的时候就能减少很多沟通问题，加工出来的零件也能直接装配使用，不需要二次修配。
