带沉孔腰型槽L型直角安装支座

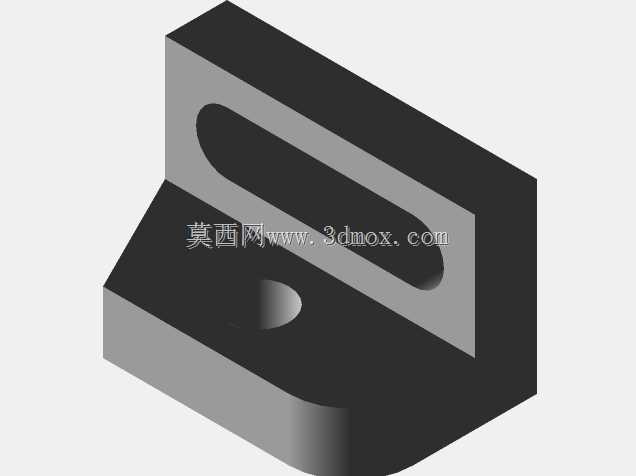

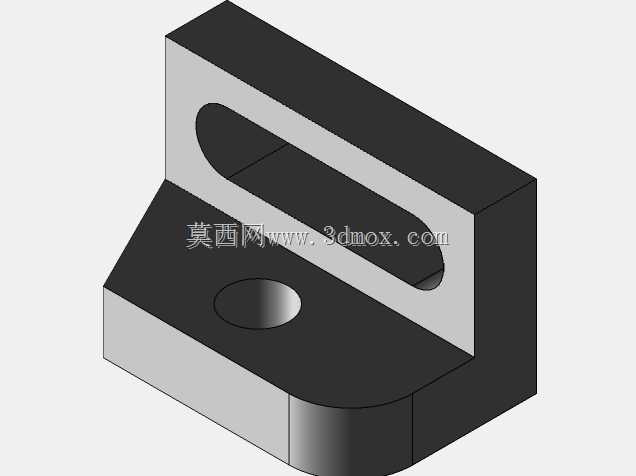

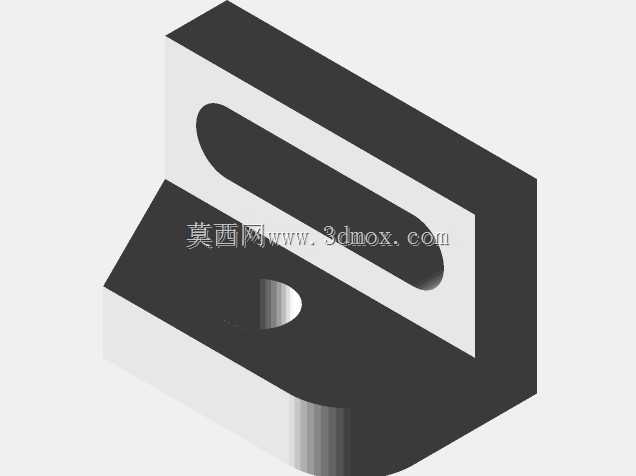

　　这款L型直角安装支座是工装夹具、小型设备机架、自动化线边工位中十分常用的连接固定件，日常在非标设备的工位挡停、传感器安装支架、小型气动元件固定座场景里，这类结构的零件出镜率极高，很多刚入行的结构工程师在做小型安装座设计时，经常会忽略安装孔的加工余量、配合面的平面度要求，以及受力方向的壁厚补强，这个模型的结构刚好覆盖了这类支座设计的核心要点。从结构功能来看，零件垂直立面开设的通长腰型槽，主要作用是提供安装位置的调节余量，现场装配时不需要严格保证配对安装孔的绝对位置精度，可沿着腰型槽长度方向调整固定位置，抵消加工、装配带来的累计误差，这类腰型槽的宽度一般会比配套使用的螺栓公称直径大0.2-0.5mm，既保证螺栓能顺利穿入，

　　又不会因为间隙过大导致安装后出现晃动偏移。水平底座上的圆形沉孔，是用于穿装内六角圆柱头螺栓的结构，沉孔深度设计刚好能让螺栓头完全埋入支座平面以下，避免螺栓头突出底座表面，保证支座安装后和安装基面完全贴合，不会因为螺栓头干涉导致支座安装倾斜，影响垂直立面的安装精度，沉孔的直径一般比螺栓头外径大1mm左右，方便装配时螺栓顺利放入，同时不会因为间隙过大导致螺栓拧紧时出现偏斜。从设计思路上看，零件采用L型直角结构，两个互相垂直的安装面分别承担不同方向的连接功能，垂直面用于固定被支撑的功能元件，水平面用于将整个支座固定在设备机架、工作台面或者型材框架上，转角位置做了等壁厚设计，避免注塑或者铣削加工时出现壁厚不均导致的应力集中，

　　同时转角处的直角过渡在加工时可以采用直角铣刀清根，保证两个安装面的垂直度要求，一般这类支座的两个安装面垂直度公差会控制在0.05mm以内，避免安装后被固定元件出现角度偏差。从安装边界来看，这类支座的水平底座长度和宽度比例一般控制在1.2:1左右，保证固定后底座有足够的支撑面积，不会因为垂直面受力出现倾覆，腰型槽的长度一般根据现场需要的调节量设计，常规调节行程在15-30mm区间，可覆盖大部分现场调整需求，沉孔的位置距离底座侧边的距离不小于螺栓公称直径的1.5倍，避免拧紧螺栓时出现侧边开裂的问题，尤其是采用铝合金材质加工时，这个边距要求必须严格控制，如果是采用钢材加工，边距可适当缩小，但也要保证至少1倍公称直径的距离。在实际应用中，

　　这类支座经常被用来固定小型光电传感器、行程开关、小型导向轴支座、管路固定夹等元件，相比一体式焊接支架，这种装配式的支座后期维护调整更加方便，不需要切割焊接，只需要松开螺栓就可以调整位置，在小批量非标设备制作中，这类标准结构的支座可以直接加工使用，不需要重新做结构设计，能大幅缩短设计和加工周期。零件的两个安装面都做了平面度要求，安装接触面的表面粗糙度一般控制在Ra3.2即可，不需要过高的光洁度，既能保证贴合紧密，又不会增加不必要的加工成本，非接触面的粗糙度可以放宽到Ra6.3，转角处的外棱边都做了0.5mm的倒角处理，避免装配时划伤操作人员，同时去除加工产生的毛刺。在受力方面，这类支座主要承受垂直于立面的径向力，以及平行于立面的剪切力，所以壁厚设计一般不会小于5mm，根据受力大小可以调整到8-10mm，保证在承受常规工装负载时不会出现变形，如果需要承受更大的负载，可以在转角位置增加三角加强筋，进一步提升结构刚性，但这款模型的结构针对的是轻负载安装场景，所以没有额外增加加强筋，整体结构更加紧凑，占用安装空间更小。很多工程师在设计这类支座时，容易忽略腰型槽两端的半圆半径，腰型槽的半圆半径必须和槽宽的一半保持一致，加工时采用和槽宽直径相同的铣刀直接走刀加工即可，不需要额外换刀，能提升加工效率，沉孔的底部需要保证平面度，避免螺栓头拧紧时和沉孔底面点接触，导致螺栓拧紧力矩不足，出现松动的问题。
