多轴联动传动连接组件结构设计

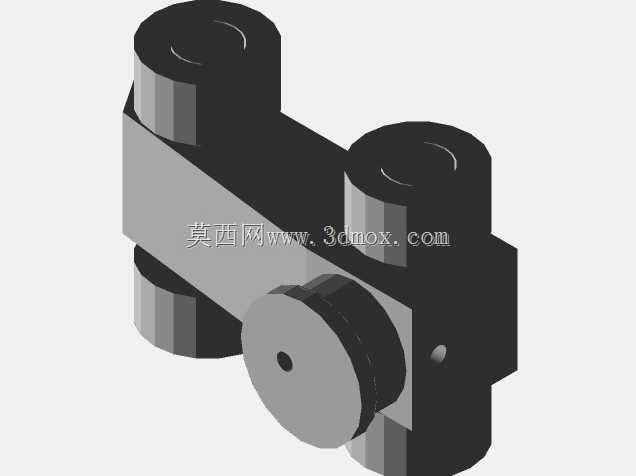

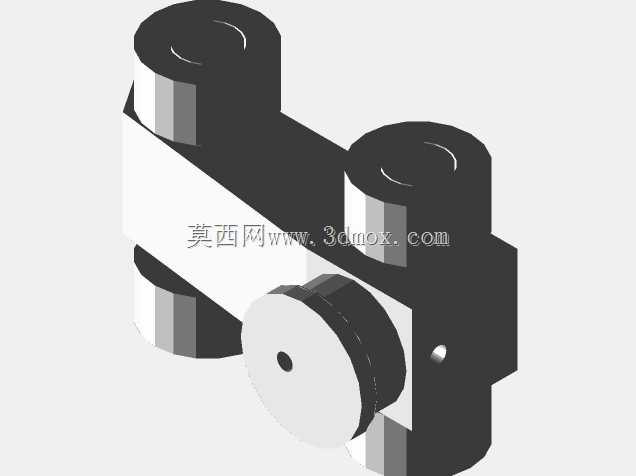

　　该传动连接组件主要面向中小功率传动系统的轴系衔接场景，常见于轻工自动化生产线、小型输送设备、台式加工机具的动力传递链路中，承担多轴动力换向、扭矩分流传递的核心作用，可在不改变原动机输出轴线方向的前提下，将动力同步分配至两个平行输出轴端，适配需要同步驱动两个同转速执行端的工况，比如双辊送料机构、对压成型辊组、同步带双轮驱动单元等场景，能有效减少单轴输出后额外增加齿轮分动结构带来的空间占用与传动链累积误差。从结构设计逻辑来看，组件采用一体化块状基体作为承载主体，基体上开设三个同轴度要求控制在0.02mm以内的轴孔，其中两个轴孔平行布置于基体上部，孔内预留轴承安装位与轴肩定位台阶，可直接适配标准深沟球轴承的压装需求，

　　轴承位的公差带选取k6过渡配合，既保证轴承外圈安装后的周向固定可靠性，又避免过盈量过大导致轴承内圈变形影响转动顺畅度；第三个轴孔垂直于两个平行轴孔的轴线方向布置于基体侧部，用于接入动力输入轴，孔内同样设置轴承安装位与密封槽位，可加装骨架油封阻挡外界粉尘、切削液进入轴承腔，适配车间多尘、有切削液飞溅的加工场景。基体侧面预留的径向紧定螺钉孔，可在输入轴安装完成后拧入紧定螺钉实现轴与孔的周向固定，避免大扭矩传递过程中出现轴孔相对打滑的问题；基体上部两个平行轴孔的外端设置轴用挡圈槽，可装入孔用弹性挡圈限制轴承外圈的轴向窜动，保证轴系运转过程中的轴向定位精度。组件的安装边界设计充分考虑了设备内部的紧凑安装需求，基体底部为平整安装面，

　　开设两个贯通的安装沉孔，可直接通过内六角螺栓固定在设备的安装基板上，沉孔的深度设计保证螺栓头部完全沉入基体内部，不会突出安装面干涉周边其他构件的运动轨迹；基体整体外形无尖锐外凸棱角，所有棱边均做C1倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中点，提升基体在交变载荷下的结构强度。从功能特性来看，该组件的传动路径通过基体内部的空间交错轴系实现，输入轴的扭矩通过内部的传动副同步传递至两个平行输出轴，两输出轴的相位一致性可通过装配时的轴端定位键槽调整，保证两个输出端的动作同步误差控制在0.1°以内，适配对同步精度有一定要求的联动机构。组件的基体材质可根据使用场景选取，常规工况下采用45号钢调质处理即可满足强度要求，

　　调质硬度控制在HB220-250区间，兼顾切削加工性能与结构刚性；在有轻量化需求的场景下，也可替换为6061-T6铝合金材质，通过硬质阳极氧化处理提升表面耐磨性能，整体重量可降低60%以上，适配移动类小型设备的减重需求。在实际选型应用时，需要重点核对三个轴孔的中心距参数与所适配轴承的型号匹配度，输入轴的额定输入扭矩不能超过组件的设计承载上限，避免长期过载导致基体轴孔变形、轴承过早失效；安装过程中需要保证基体安装面与设备基板的贴合度，贴合面的平面度误差不超过0.05mm，避免螺栓锁紧后基体产生形变导致轴孔同轴度超差，引发轴系转动卡滞、轴承温升过快的问题。组件的轴端均预留标准键槽，可通过平键连接外部传动轮、执行辊等构件，键槽的公差选取P9配合，保证平键安装后无明显旷量，减少正反转切换过程中的冲击载荷。
