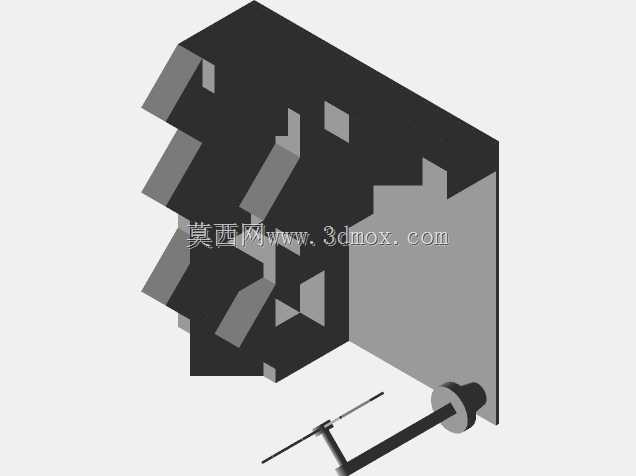

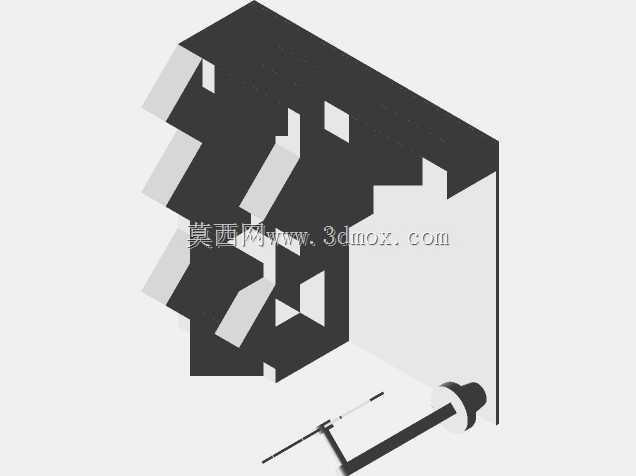

拼接式益智积木组合结构三维建模

　　本次呈现的拼接式组合构件，核心应用场景覆盖益智教具开发、空间结构教学演示、创意拼装玩具量产前的结构验证环节，也可作为机械装配入门练习的实操参照载体，帮助初学者理解凹凸配合、限位卡接的基础装配逻辑。从实际用途来看，这类多模块拼接构件，既可以通过不同块体的组合搭建出多种立体构型，锻炼使用者的空间想象能力与动手装配能力，也能作为结构设计入门阶段的练习案例，让建模从业者熟悉规则块体的配合公差设定、卡接结构的间隙预留逻辑。

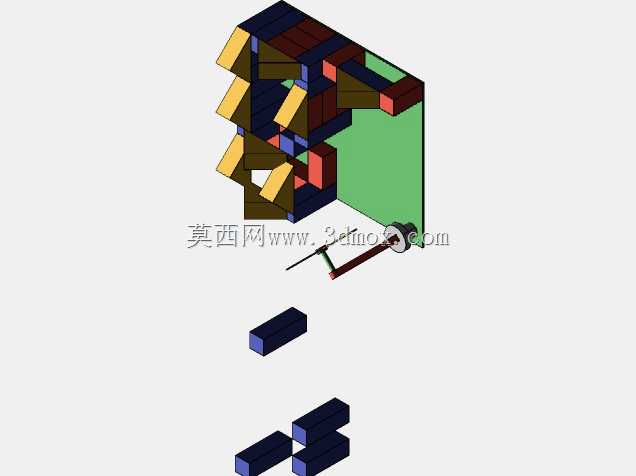

　　从功能特性上分析，整套构件分为基础块体与卡接限位结构两大部分，不同颜色的块体承担不同的装配定位功能：深色块作为主体承重框架，承担整体构型的支撑作用，块体上预留的卡槽与凸榫采用等尺寸配合设计，保证拼接后无松动晃量；亮色块作为功能插接件，可嵌入主体框架的预留槽位，实现不同造型的拓展拼接；绿色平板构件作为构型的基准背板，所有块体的装配都以该背板的平面为定位基准，保证拼接完成后整体结构的平面度符合设计要求，不会出现块体错位突出的问题。

　　设计思路层面，整套结构完全遵循模块化设计逻辑，所有单个块体的凸榫与卡槽尺寸采用统一标准，任意同规格的凸榫都能嵌入对应卡槽，不需要额外的紧固件就能实现块体之间的可靠连接，这种设计既降低了拼装的操作门槛，也减少了零部件的种类数量，降低后续开模量产的模具成本。在卡接结构的设计上，凸榫的侧边做了微小的拔模斜度处理，既保证插接时的顺畅度，也能在插接到位后通过过盈配合实现自锁，避免拼装完成后块体意外脱落；每个块体的棱边都做了小圆角处理，既避免尖锐棱边造成的划伤风险，也能在装配时起到导向作用，降低对位难度。

　　关于外形尺寸与安装边界，整套拼装构件的整体外轮廓控制在200mm×180mm×150mm的空间范围内，单个基础块体的截面尺寸统一为20mm×20mm，卡槽深度统一为8mm，凸榫突出高度为7.8mm，预留0.2mm的装配间隙保证插拔顺畅。作为基准的绿色背板厚度为5mm，背板上预留的定位孔与块体上的定位柱采用间隙配合，定位柱直径比定位孔小0.1mm，装配时不需要施加过大的外力就能完成定位。安装使用时，需要以平整的工作台面为基础，先将绿色背板垂直固定在基准面上，再按照从下到上、从内到外的顺序依次拼接各个块体，所有块体的装配都不能超出背板的边缘边界，避免整体结构出现重心偏移倾倒的问题。

　　在实际建模过程中，这类结构需要重点关注配合面的公差设定，不同块体的配合面需要保证平面度误差不超过0.05mm，否则会出现拼接过紧无法装配或者过松容易脱落的问题；同时要注意所有块体的拔模方向一致性，避免后续开模时出现倒扣结构无法脱模的问题。对于结构设计从业者来说，这类看似简单的拼接构件，其实涵盖了模块化设计、公差配合、装配定位、拔模处理等多个基础机械设计知识点，通过对这类构件的建模练习，可以快速掌握规则零件的建模逻辑、装配约束的添加方法，以及面向制造的结构设计要点，为后续更复杂的机械结构设计打下扎实的基础。在教学场景中，这类构件可以拆解为单个零件让学员进行测绘建模，再按照装配关系完成整体拼装，能够有效提升学员的三维建模实操能力与装配工艺理解能力。
