L型带孔轴承安装连接支座结构

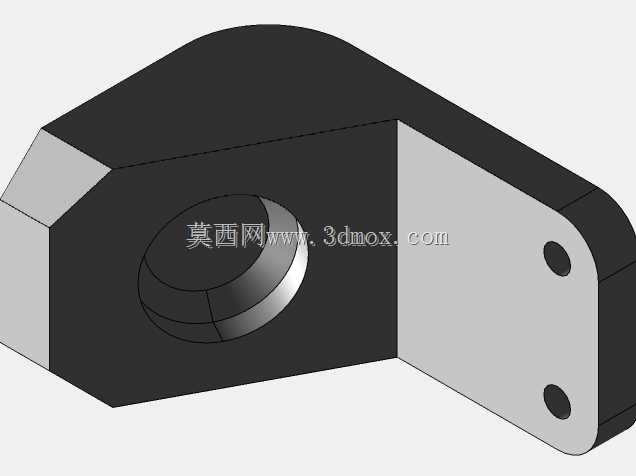

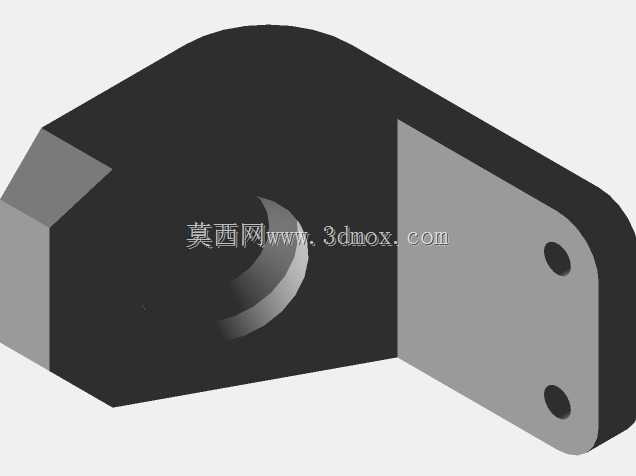

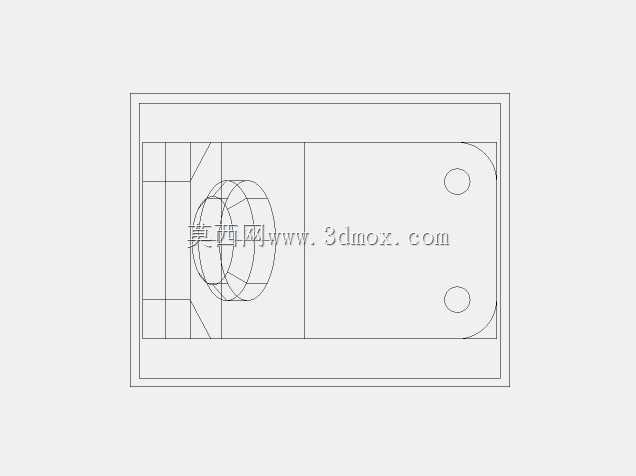

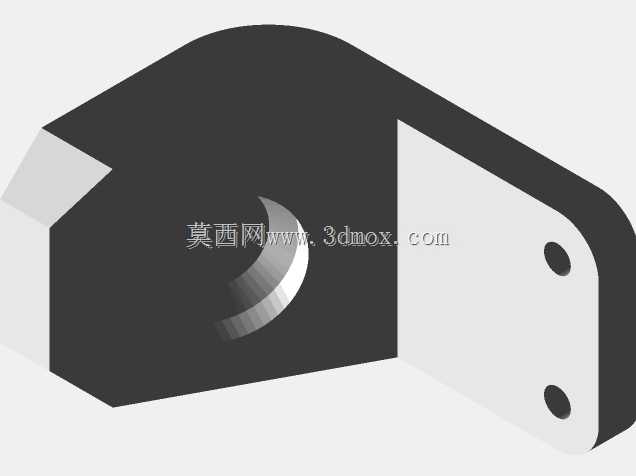

　　这类L型弯折结构的轴承安装支座，在轻工输送线、小型自动化工作站的从动辊组支撑场景中十分常见，主要承担径向载荷承载、轴系定位、相邻构件连接固定的多重作用，区别于常规对称式轴承座，其非对称的弯折臂结构可以在有限安装空间内完成轴承位与安装基准面的错位布置，减少设备整体的横向占用空间，适配紧凑布局的设备框架安装需求。从结构设计逻辑来看，主体采用等厚板材弯折一体成型的思路，轴承安装孔位于弯折结构的短臂侧，孔位内部预留了标准轴承的安装止口，止口深度与所选深沟球轴承的外圈厚度匹配，安装时轴承外圈可完全嵌入止口内，避免轴承工作过程中出现轴向窜动，孔壁与轴承外圈采用基轴制过渡配合，兼顾装配便捷性与定位精度，轴承孔的端面做了倒角处理，

　　既可以去除加工毛刺，也能在轴承压装过程中起到导向作用，避免硬敲导致轴承外圈变形。长臂侧的安装面设置了两个同轴的螺栓过孔，孔位间距按照常用的工业铝型材槽距标准设计，可直接搭配内六角螺栓将支座固定在型材框架或焊接机架的安装面上，两个安装孔的位置避开了弯折处的应力集中区域，螺栓锁紧时的压紧力可均匀分布在整个安装接触面上，不会因为局部应力过大导致支座变形。弯折处采用了大圆角过渡设计，而非直角弯折，这一细节主要是为了降低冲压或铣削加工过程中的应力集中系数，在设备运行过程中，轴系传递的振动载荷会在弯折处形成交变应力，大圆角过渡可以将应力峰值降低40%以上，大幅提升构件的疲劳寿命，避免长期运行后出现弯折处开裂的问题。安装边界方面，

　　轴承安装孔的中心到长臂安装面的垂直距离经过精准核算，刚好匹配对应直径从动辊的中心高要求，安装后辊面与输送线框架的间隙控制在合理范围内，不会出现辊面蹭框架或者间隙过大导致物料卡滞的问题；支座整体的宽度尺寸与配套轴承的宽度适配，安装后轴承两侧不会突出支座端面，可减少外部粉尘、切削液进入轴承内部的概率，一定程度上延长轴承的维护周期。长臂安装面的平面度要求控制在0.1mm以内，保证支座与机架安装面完全贴合，锁紧螺栓后不会出现支座倾斜的问题，避免轴承内圈与轴出现偏载，防止轴承早期磨损。短臂侧的轴承孔端面与长臂安装面的垂直度公差控制在0.05mm以内，保证安装后轴的回转中心与安装基准面平行，轴系运转过程中不会出现额外的径向附加载荷。

　　在实际应用场景中，这类支座常成对使用，分别支撑从动辊的两端，因为其结构紧凑、安装便捷的特点，也常被用于小型非标设备的导向轮安装、张紧轮支撑等位置，相比标准的立式轴承座，其弯折结构可以直接跨过设备框架的侧边型材，不需要额外加装转接板，减少了装配环节的零件数量，也降低了整体的装配累积误差。设计过程中还需要考虑载荷匹配，这类一体成型的板式支座适合承载中等及以下的径向载荷，对于冲击载荷较大的工况，可适当增加板材厚度或者在弯折处增设加强筋结构，进一步提升结构刚性；如果应用在有腐蚀环境的场景，可选用不锈钢材质加工或者做表面阳极氧化处理，提升构件的耐腐蚀性能。支座的外露棱边全部做了倒钝处理，避免装配和维护过程中划伤操作人员，也不会在安装时刮破相邻的线缆、气管等辅件。
