混合翼身布局遥控航模结构设计

项目分类:飞机 发布时间:2023-07-14 ID:699284
  • 混合翼身布局遥控航模结构设计
  • 混合翼身布局遥控航模结构设计
  • 混合翼身布局遥控航模结构设计
  • 混合翼身布局遥控航模结构设计

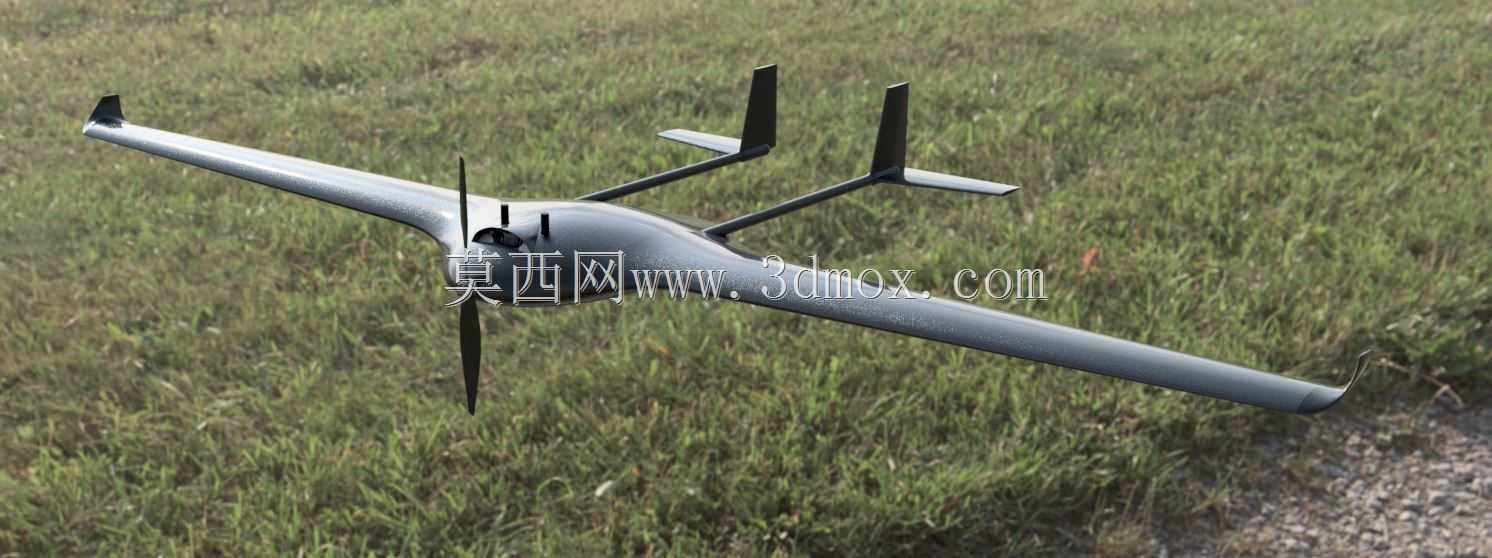

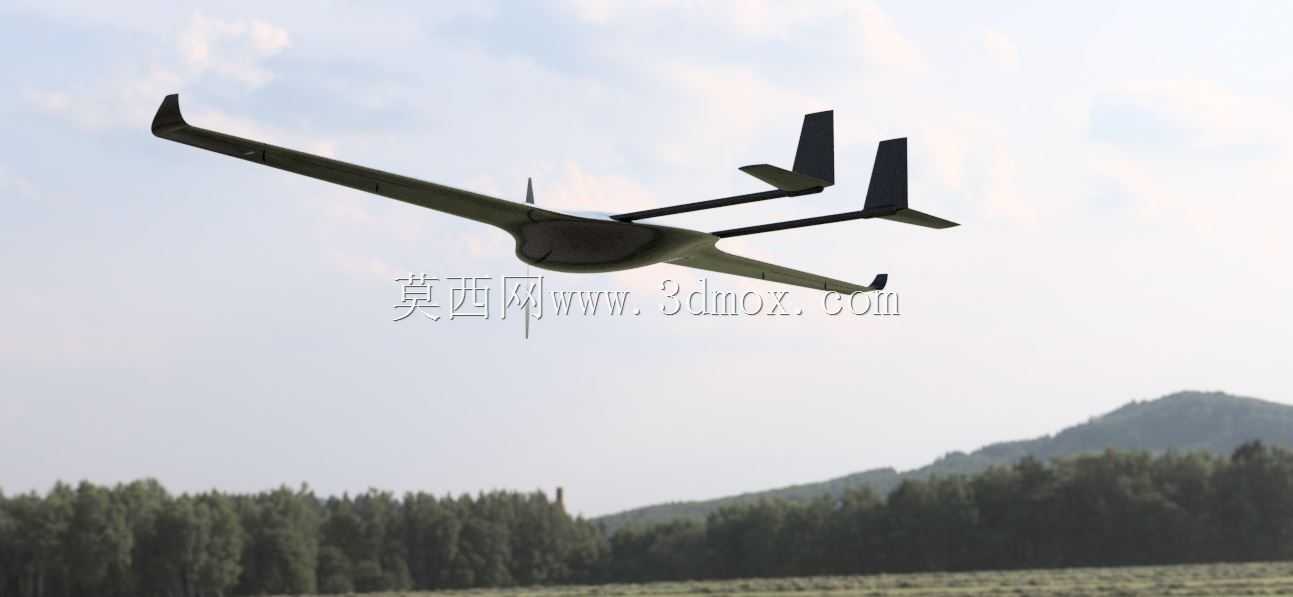

  这款混合翼身布局的遥控航模,核心定位是面向航模爱好者、小型飞行器气动验证场景的试验类飞行平台,区别于常规上单翼、下单翼的传统固定翼航模,其采用翼身融合的升力体设计,将机身与机翼的过渡区域做平滑曲面处理,大幅降低翼身结合处的干扰阻力,在同等翼展、同等起飞重量下能获得更高的升阻比,适合长航时留空飞行的需求。从实际使用场景来看,这类构型既可以作为航模玩家的休闲飞行器材,也可作为小型民用无人机气动布局的缩比验证载体,用来测试飞翼类布局的低速操控特性、静稳定裕度调整方案,为后续同构型的小型测绘、巡检类无人机的设计提供实测数据支撑。

  从功能特性上看,该构型采用前置拉力螺旋桨作为动力输入,尾段采用双垂尾加平尾的常规尾翼组布局,而非纯飞翼的无尾设计,这一设计取舍主要是为了降低飞控调试的难度——纯飞翼布局需要依靠升降副翼同时完成俯仰、滚转操控,对重心位置、舵面中立位的精度要求极高,新手调试很容易出现俯仰震荡、航向不稳定的问题,而增加双垂尾与后置平尾后,俯仰、航向、滚转三个通道的操控解耦更彻底,平尾负责俯仰力矩调整,双垂尾负责航向稳定与方向操控,机翼外侧副翼负责滚转操控,各通道舵面的操控逻辑与常规固定翼航模完全一致,能大幅降低飞控参数调试的门槛,同时保留翼身融合的高升阻比优势。

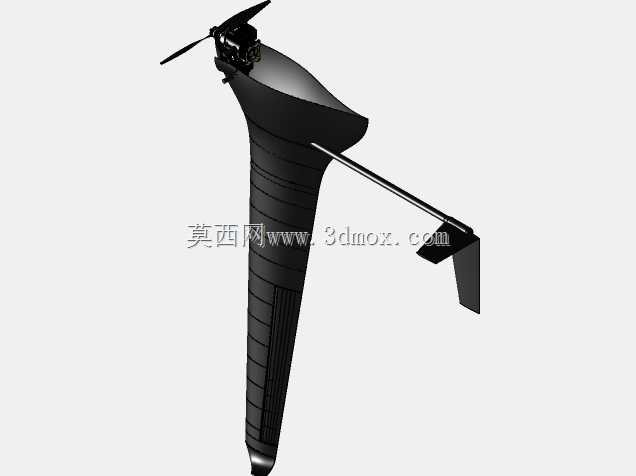

  设计思路上,整个机体的曲面构建优先保证气动连续性,翼身融合段的曲面采用G2连续过渡,避免出现气流分离的台阶或锐角,机翼外段设置了小幅上反角,用来提升横侧稳定性,降低飞行中滚转方向的修正频率;尾撑杆采用双杆延伸结构,将尾翼组布置在螺旋桨滑流的覆盖范围内,低速飞行时舵面能获得足够的气流冲刷,避免大迎角状态下舵效不足导致的失速失控。需要注意的是,当前展示的尾段结构为占位设计,尚未完成控制曲面的细节优化,后续迭代需要调整尾翼的力臂长度、舵面面积占比,根据实际试飞的静稳定度测试结果,调整平尾的安装角、垂尾的后掠角度,匹配整机的重心范围。

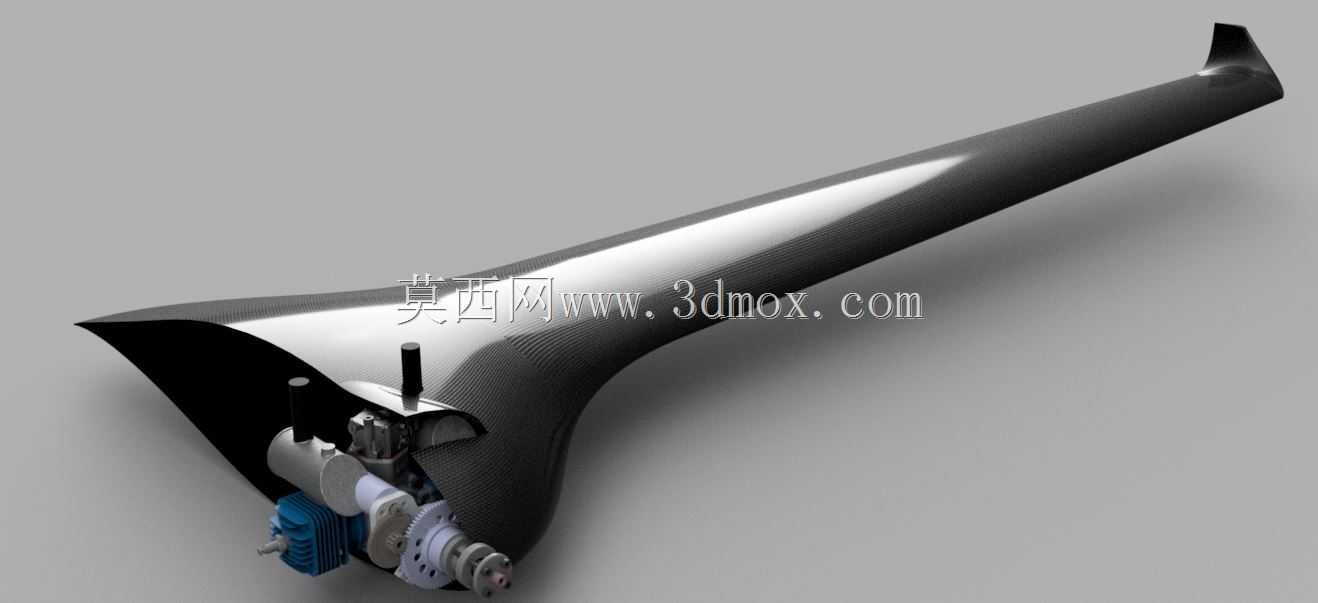

  从安装边界与尺寸适配角度,翼身融合段的内部空间做了预留,中部舱段可容纳标准尺寸的航模锂电池、电调、接收机等设备,舱盖采用快拆结构设计,方便日常更换电池、调试设备;机翼与机身的连接位采用定位销加紧固件的组合固定方式,保证机翼安装角的精度,同时支持快速拆解,方便外出携带运输;动力安装位预留了标准的电机安装孔位,可适配不同KV值的外转子无刷电机,搭配对应尺寸的螺旋桨,满足不同起飞重量下的拉力需求;起落架的安装位做了加强结构设计,可根据使用需求选择前三点式起落架或者手抛起飞的无起落架构型,适配草地、铺装路面等不同的起降场地。

  实际飞行调试中,这类混合翼身布局的航模需要重点关注重心位置的调整,相比常规布局航模,其重心允许的前后范围更窄,重心过于靠前会导致平尾配平阻力增大,升阻比优势被抵消,重心过于靠后则会出现俯仰敏感、容易进入失速尾旋的问题,需要在首飞前通过压重测试将重心调整到翼根弦长28%-32%的区间内;舵面行程的设置上,副翼行程不宜过大,避免大舵量滚转时出现升力损失过多的问题,升降舵行程需要配合平尾安装角做线性调整,保证推杆、拉杆时的俯仰响应线性平滑,不会出现突增的力矩变化;双垂尾的方向舵行程可适当放大,提升侧风条件下的航向修正能力,保证低空飞行时的抗风性能。

  结构强度方面,翼身融合段的内部设置了横向加强筋与纵向承力梁,机翼内部采用翼肋加主梁的传统木结构或者泡沫夹芯结构的承力方案,能承受飞行中3-5G的机动过载,满足日常特技飞行、气流扰动下的结构强度需求;尾撑杆采用碳纤维管材或者轻质航空层板制作,在保证足够刚度的前提下降低尾部重量,避免整机重心过度后移;所有舵面的铰链位做了间隙消除设计,避免飞行中舵面出现颤振,影响飞行稳定性。
