TikkaT3枪械枪机操作手柄螺栓组件

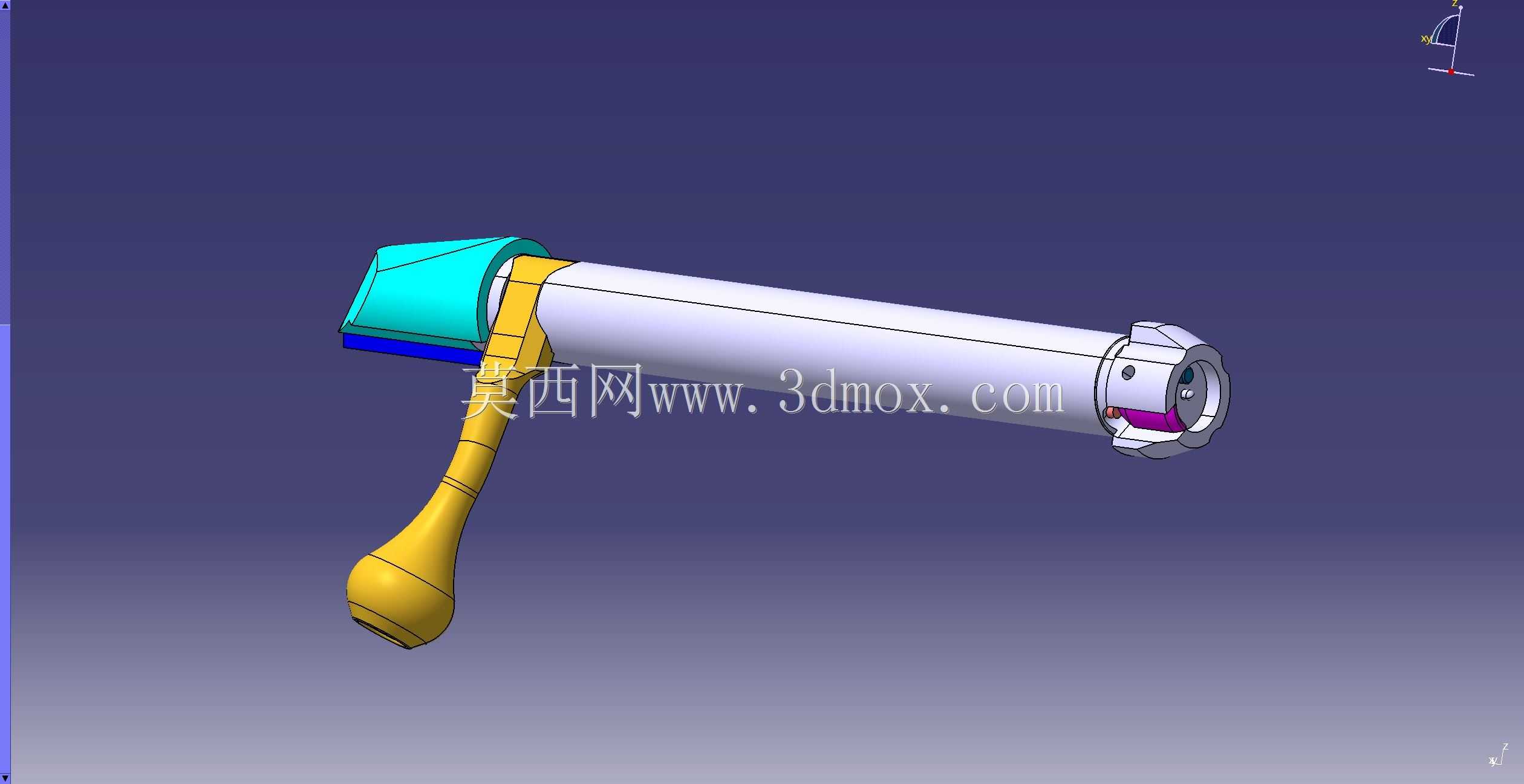

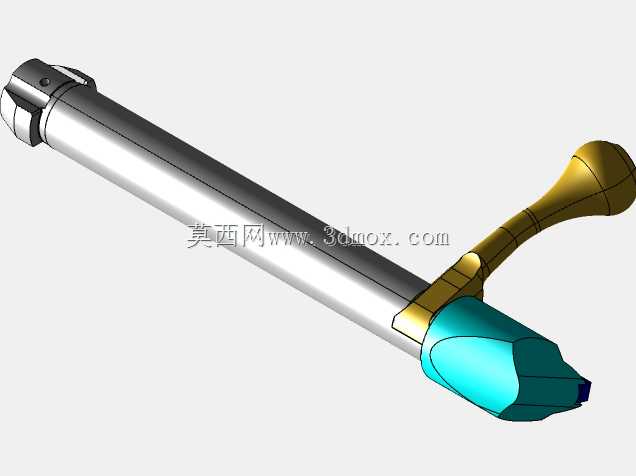

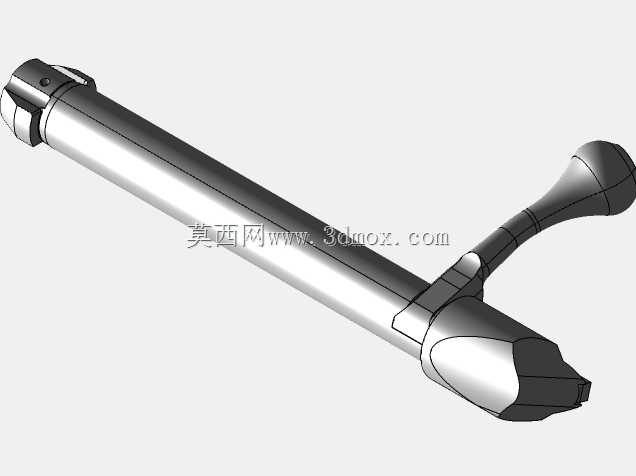

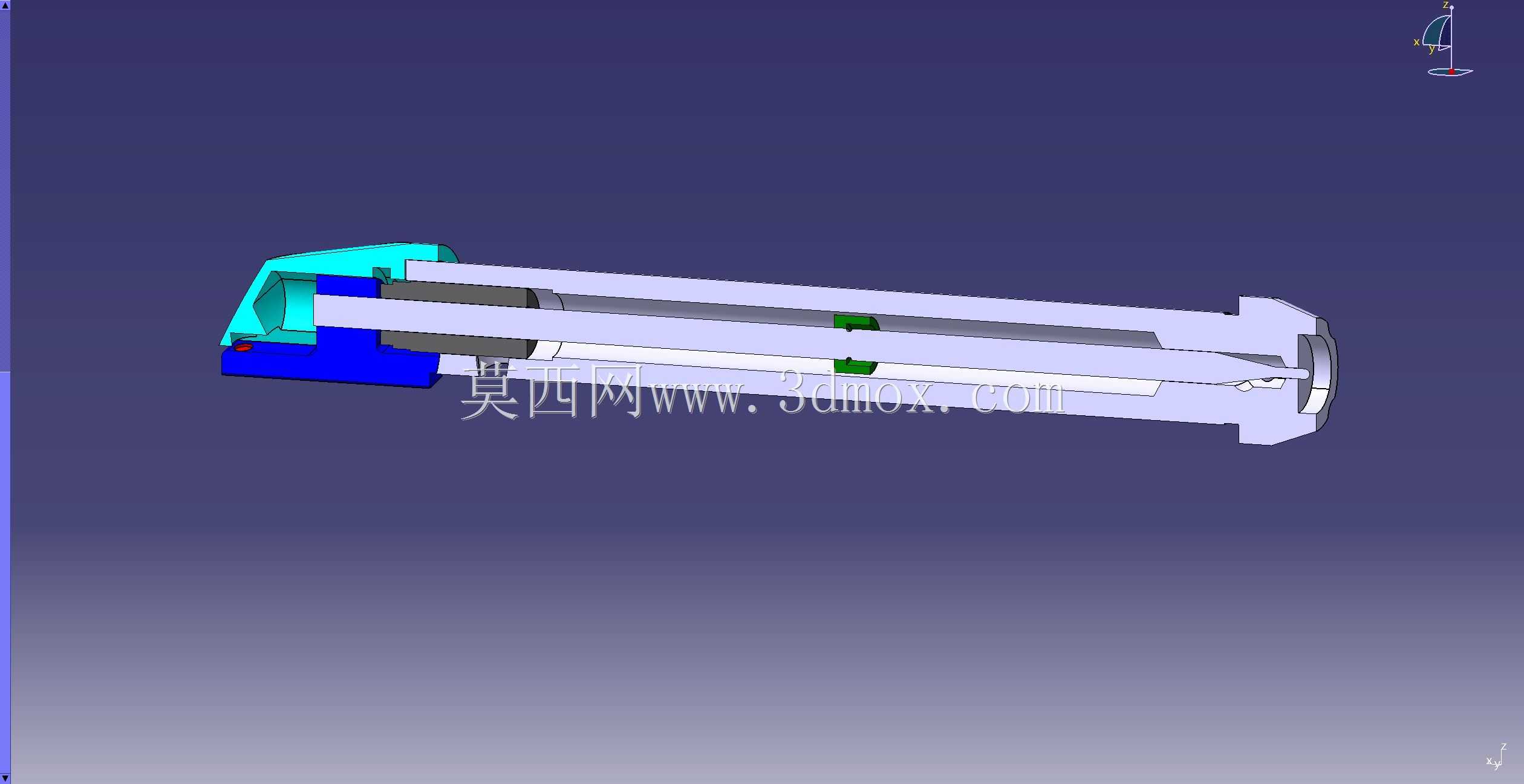

　　这套组件属于民用栓动步枪枪机系统的核心操作与紧固配套部件，主要适配Tikka T3系列栓动狩猎步枪的枪机操作模块，在实际枪械使用场景中，承担着枪机闭锁状态锁定、操作力传导、枪机部件轴向紧固的核心作用，是射手完成拉壳、抛壳、推弹上膛、闭锁击发全流程操作时，直接接触施力的关键结构单元。从结构设计逻辑来看，组件整体采用同轴嵌套式布局，主体长轴段为枪机本体的延伸连接套筒，内部预留击针组件的穿行通道，套筒外壁做了等直径光轴加工，表面粗糙度控制在Ra1.6以内，保证在机匣枪机导槽内往复滑动时无卡滞，滑动行程与机匣内部的开闭锁螺旋槽行程完全匹配，避免出现开闭锁过程中的结构干涉。套筒前端设置对称分布的闭锁凸笋卡槽，卡槽的形位公差严格控制在0.

　　02mm以内，保证闭锁时凸笋与机匣闭锁支撑面完全贴合，能够承受击发时700MPa级别的膛压冲击，不会出现凸笋断裂、闭锁间隙超标的问题。侧向延伸的操作手柄采用人体工学曲面设计，手柄根部与套筒的连接位置做了圆弧过渡加强，过渡圆角半径为R5，避免射击过程中反复操作产生应力集中导致手柄断裂；手柄握持段做了收腰式曲面处理，直径从根部的12mm逐步过渡到握持段的18mm再收窄至端部的10mm，贴合射手食指与拇指的握持曲面，即使戴战术手套操作也能获得足够的摩擦力，冬季低温环境下操作不会出现打滑问题。手柄与套筒的连接采用过盈配合加横向销钉固定的方式，过盈量控制在0.03-0.05mm之间，配合直径4mm的圆柱销穿接固定，

　　能够承受射手快速操作时最大150N的扳动力，不会出现手柄松动、偏转的问题。组件配套的紧固螺栓采用内六角沉头设计，螺栓头部完全沉入套筒端面的沉孔内，沉孔深度与螺栓头部高度差控制在0.1mm以内，保证螺栓安装后不会突出套筒端面，避免枪机往复运动时螺栓头部与机匣内部结构发生刮擦。螺栓的螺纹段采用M6标准粗牙螺纹，螺纹精度等级为6g，与枪机内部的螺纹孔配合后，轴向锁紧力能够达到12kN，足以固定枪机内部的击针定位套、阻铁卡槽等内部零件，射击过程中不会因为后坐力冲击导致螺栓松动。从安装边界尺寸来看，组件整体轴向长度为128mm，最大外径为22mm，操作手柄侧向伸出长度为68mm，安装时需要保证手柄的摆动角度范围为0-95度，

　　对应枪机从闭锁状态到完全抽壳位置的转动行程，安装后手柄与机匣外壁的最小间隙为3mm，操作过程中不会与机匣上的瞄准镜安装座、保险拨杆发生干涉。在实际狩猎场景应用中，这套组件需要适应-30℃到50℃的环境温度变化，同时能够承受沙尘、淋雨等恶劣环境的考验，所以设计时所有滑动配合面都预留了0.05mm的间隙，避免低温下材料收缩、沙尘进入配合间隙导致枪机操作卡滞；所有棱角位置都做了R0.5的倒角处理，不会出现尖锐棱角划伤射手手部、勾挂衣物的问题。组件的材料选型方面，主体套筒采用40Cr合金钢调质处理，硬度达到HRC28-32，兼顾强度与韧性，承受反复冲击不会出现脆性断裂；操作手柄采用高强度工程尼龙加玻纤注塑成型，重量仅为同尺寸金属手柄的1/6，同时具备足够的抗冲击强度，低温环境下不会脆裂，表面的哑光质感也不会在狩猎时产生反光惊扰猎物。设计过程中还特意优化了手柄的受力角度，当射手向后扳动手柄完成开闭锁动作时，手腕的施力角度处于自然放松状态，长时间反复操作也不会产生手腕酸痛的问题，快速拉栓操作时的动作行程比传统直柄枪机缩短了15%，能够提升快速供弹的操作效率。组件的所有配合尺寸都与原厂Tikka T3步枪的枪机尺寸完全互换，不需要对原枪机匣做任何修配加工，直接替换原有部件即可完成安装，对于枪械维修、配件升级的场景来说，具备很好的适配性，不需要额外的修配工序就能保证装配精度。
