枪械改装用Tikka T3安全杆结构设计

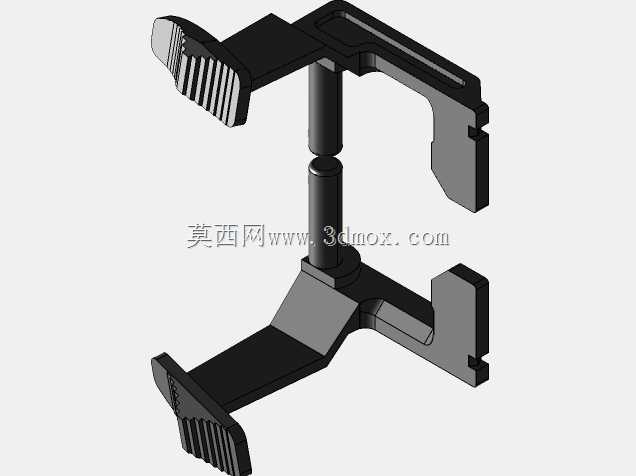

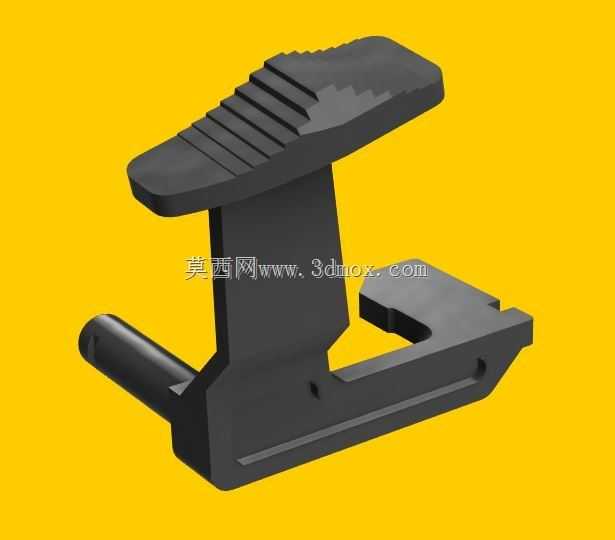

　　在民用枪械改装与竞技射击领域，枪械操作的安全性始终是所有改装动作的核心前提，Tikka T3系列步枪作为广受狩猎、竞技射击爱好者认可的栓动步枪平台，其原厂安全部件的操作手感、触发反馈在部分使用场景下无法满足使用者的个性化操作需求，这类安全杆部件的逆向测绘与结构优化，是枪械改装领域非常常见的结构设计需求。本次设计的安全杆部件，是基于卡尺实物测量完成的反向工程结构，所有测绘尺寸均围绕原厂安装位的配合边界展开，设计过程中优先保证部件与枪身基座的安装适配性，不会因为改装件的尺寸偏差影响枪械原有安全机构的动作逻辑。从实际使用场景来看，该安全杆安装在步枪机匣侧方的安全机构安装位，使用者在据枪状态下可通过拇指直接拨动部件完成保险状态的切换，

　　因此部件上方的操作面设计了多道平行的防滑齿结构，齿形高度控制在0.8mm，齿间距1.2mm，既能够保证戴手套操作时的足够摩擦力，又不会因为齿形过于尖锐划伤操作手指，操作面的倾斜角度完全贴合据枪状态下拇指的自然运动轨迹，拨动行程控制在15度范围内，可实现快速的保险状态切换，不会出现操作卡滞或者行程过长影响战术动作的问题。从结构设计的细节来看，部件整体采用一体化结构设计，下方的定位销轴与主体结构为一体式成型，销轴直径与原厂安装孔的配合公差选择H7/g6的间隙配合，既能够保证部件转动时的顺畅度，又不会因为间隙过大出现晃动虚位，影响保险状态的定位准确性。部件中部的支撑立臂做了等强度结构优化，在保证拨动操作时结构刚度、

　　不会出现受力形变的前提下，去除了非受力区域的多余材料，降低部件整体重量，避免改装后增加枪身不必要的负重。部件下方的卡合结构完全匹配原厂安全机构的卡槽尺寸，卡合面的角度设计为7度，能够保证保险在锁定、解锁两个位置都有清晰的档位反馈，使用者无需目视确认，仅通过手指的触感就能判断保险所处的状态，这在光线不足的狩猎场景或者快速竞技射击场景下尤为重要。在安装边界的尺寸控制上，整个部件安装后突出机匣表面的高度控制在12mm以内，不会因为突出过高在携行过程中勾挂衣物、装具，避免出现意外拨动保险改变枪械状态的安全隐患。部件的所有棱边都做了R0.5mm的圆角处理，没有尖锐的加工棱角，在日常拆装、维护过程中不会划伤使用者手部，

　　也不会对枪身表面的氧化层或者涂装造成剐蹭损伤。需要明确的是，这类反向测绘的改装部件仅作为结构设计参考使用，所有枪械改装从业者或者使用者在完成部件加工、装配后，都必须进行多次的空仓触发测试、跌落测试，验证安全机构的动作可靠性，确认在任何意外受力、震动情况下，保险机构都不会出现意外脱位或者失效的问题，枪械安全无小事，任何改装部件的验证环节都不能省略，必须在确认所有安全功能完全符合要求后，才可进行实际使用。从结构建模的角度来说，这类小尺寸操作部件的设计，最容易忽略的就是操作人机工程与安装配合公差的平衡，很多同类改装件一味追求操作面的宽大，忽略了安装边界的限制，导致部件与枪身其他操作部件出现运动干涉，或者配合间隙过大出现晃动，长期使用后出现磨损松旷的问题，本次设计过程中反复核对了每一个配合面的尺寸，所有转动接触面都预留了0.1mm的润滑脂存储间隙，即使长期使用出现轻微磨损，也不会影响档位定位的清晰度。同时部件的材质适配性也做了充分考虑，无论是采用金属机加工还是高强度工程塑料注塑生产，该结构的壁厚都均匀控制在2.5mm-4mm之间，不会出现壁厚差异过大导致的注塑缩痕，或者金属加工时的材料浪费问题，适合小批量定制加工或者规模化生产。
