Tormach1100铣床车间真空安装适配结构

　　在立式铣床的金属与非金属切削作业场景中，加工区域的碎屑、粉尘管控一直是影响作业环境与加工精度的关键环节，尤其是MDF板材、工程泡沫这类材质切削时产生的细碎粉尘，若不能在产生源头及时收集，不仅会飘散在车间空气中损害操作人员健康，还会落入机床导轨、丝杠等运动副缝隙，加速传动部件磨损，增加设备维护频次。这套适配Tormach1100立式铣床的真空安装结构，核心是解决通用型车间工业吸尘器与机床加工区域的刚性衔接问题，让吸尘口能够始终贴近刀具切削点，最大化粉尘捕集效率。

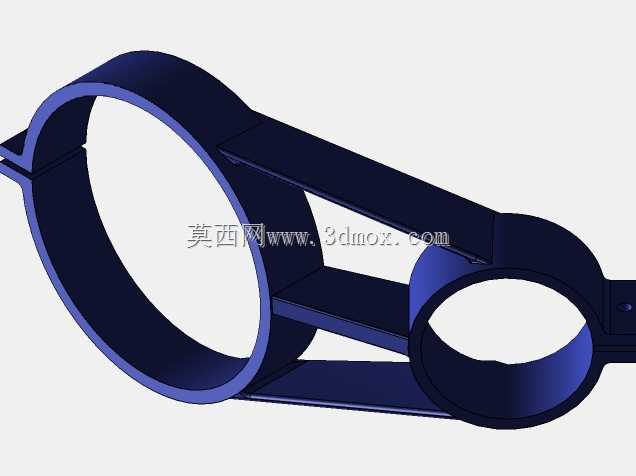

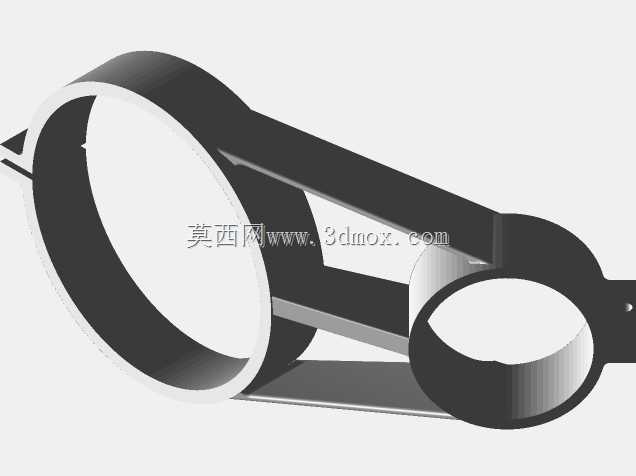

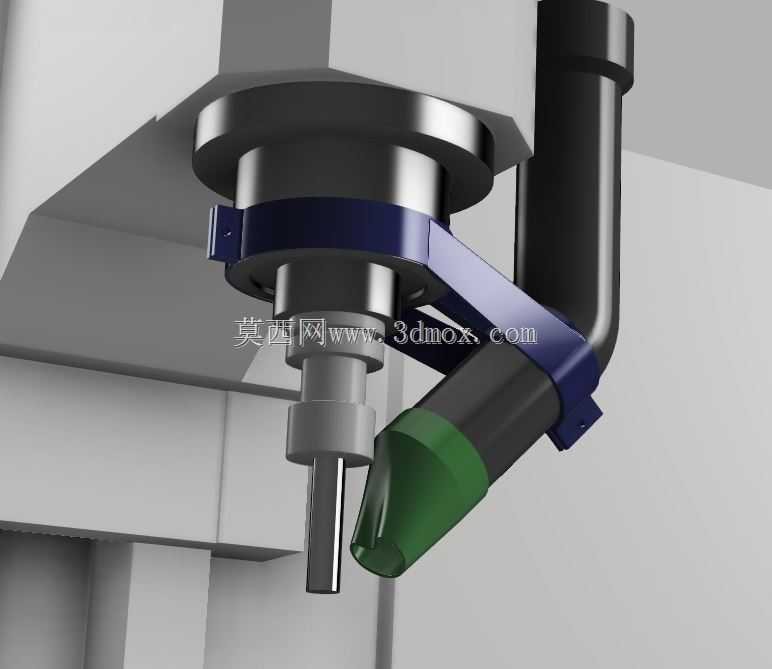

　　从结构设计逻辑来看，整套安装组件没有采用复杂的多自由度调节机构，而是直接依托铣床主轴侧的现有安装位做固定，主体连接支架采用折弯成型的金属结构，一端通过抱箍结构锁紧在主轴套筒的固定外圈上，不会随主轴上下进给产生相对位移，保证吸尘管路的位置稳定性；另一端延伸出的固定座用来接驳真空软管，同时在靠近刀具的位置设计了定制的异形吸嘴，吸嘴端部采用斜切造型，开口方向正对刀具切削的切屑飞出方向，避开了刀具换刀、工件装夹的运动路径，不会在加工过程中与工件、夹具产生干涉。

　　在安装边界的考量上，整套结构的径向突出尺寸控制在主轴中心向外120mm范围内，轴向最低位置距离刀柄夹头的下端面保留30mm的安全间隙，既保证吸嘴能够足够贴近切削区域，又不会在Z轴向下进给、主轴高速旋转时触碰工件或工作台面。连接支架上预留的软管接驳位采用标准的工业真空软管快插接口，能够直接匹配市面上常见的Husky系列车间吸尘器的软管口径，不需要额外做转接头适配，降低现场改装的门槛。

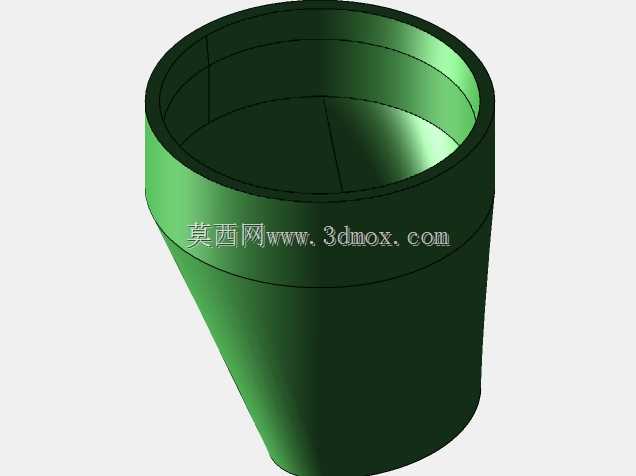

　　针对铣床加工时的切削工况，吸嘴的端部做了加厚耐磨处理，因为金属切削时偶尔会有高温切屑飞溅，普通薄壁塑料吸嘴很容易被烫变形或被高速飞出的金属碎屑打穿，加厚的耐磨材质能够抵御常规切屑的冲击与高温影响，延长部件的使用寿命。另外在支架与主轴抱箍的连接位置，设计了可微调的长圆孔结构，安装时可以根据实际使用的刀具长度、加工工件的高度，小范围调整吸嘴的前后位置与倾斜角度，适配不同的加工场景：比如进行大切深的铣槽作业时，可以将吸嘴位置调低，更贴近槽腔内部；进行平面铣削大面加工时，可以将吸嘴角度调整为与加工面呈45度角，扩大吸尘覆盖范围。

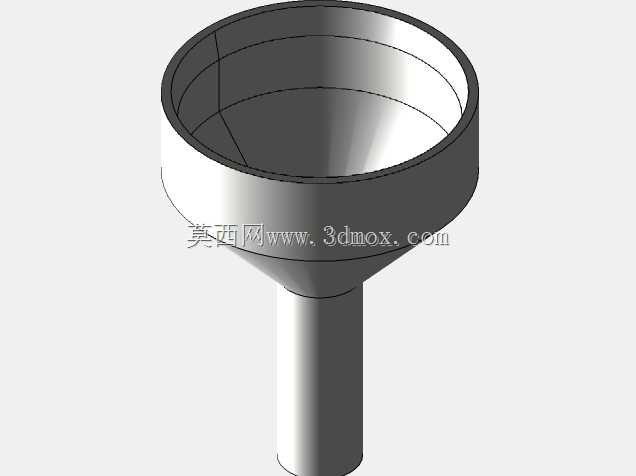

　　这套结构还附带了专门适配工作台T型槽的吸管尖端配件，当进行深槽加工、或者工作台面残留大量碎屑需要清理时，可以将主吸嘴更换为T型槽专用的细长吸头，直接伸入工作台的T型槽缝隙内部，将积攒在槽内的细小切屑、粉尘彻底吸除，不需要操作人员再用毛刷手动清理，避免清理过程中粉尘二次飞扬。整套安装结构不需要对机床本体做任何打孔、焊接等破坏性改装，所有固定点都利用机床本身已有的螺栓位、主轴外圈的圆柱面做装夹，拆卸后不会在机床上留下改装痕迹，也不会影响机床原本的加工精度与运动行程。

　　在实际加工测试中，安装这套真空结构后，MDF板材铣削时的车间空气中粉尘浓度能够降低80%以上，刀具周围的可见粉尘基本被完全吸除，加工结束后工作台面的残留碎屑量减少七成以上，大幅降低了操作人员清理设备与车间的工作量，同时也减少了粉尘进入机床传动系统的概率，间接延长了机床的维护周期。不同于市面上通用的万向吸尘支架，这套专门适配Tormach1100铣床的结构不存在支架刚性不足、加工时随切削振动移位的问题，固定后的吸嘴位置稳定，即使在主轴高速运转、大进给切削的工况下，也不会出现吸嘴晃动、偏离吸尘位置的情况。
