双规格适配壁挂式长丝收纳固定支架

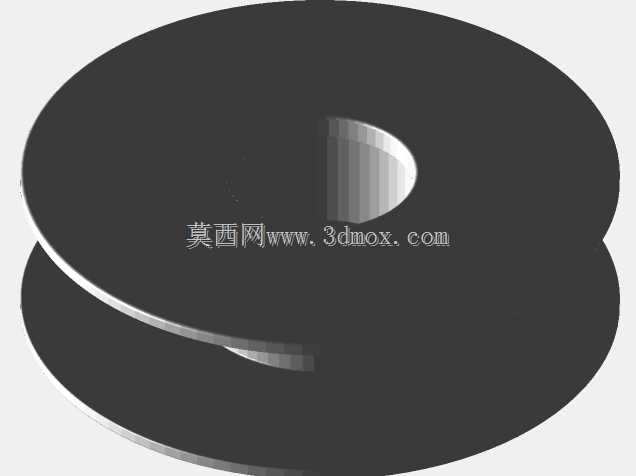

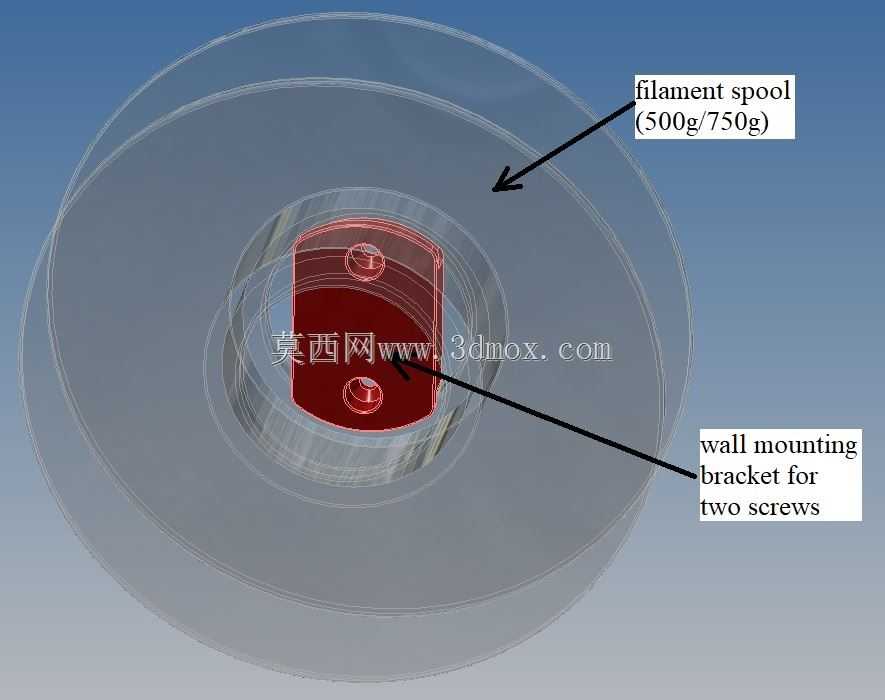

　　桌面级FDM3D打印作业场景中，耗材丝卷的存放与送料路径合理性，直接影响打印过程的送丝顺畅度，不少从业者会遇到闲置空丝轴堆积、桌面摆放丝卷占用操作空间、送丝路径弯折导致耗材卡滞的问题，这款壁挂式长丝卷固定支架，正是针对这类车间、工作室的实际收纳痛点开发的墙面挂载结构。从实际使用场景来看，该支架可直接固定在打印设备旁的墙面、型材框架立面或者工作台侧立面，无需占用宝贵的桌面操作空间，适配500g与750g两种市面主流规格的长丝卷，不管是全新未拆的耗材卷，还是打印剩余的尾料卷，都能稳定挂载，同时也可拓展用于收纳电缆、柔性软管等盘卷类工业物料，适配小批量生产工位的零散线材整理需求。结构设计上，支架采用双螺丝壁挂固定的形式，

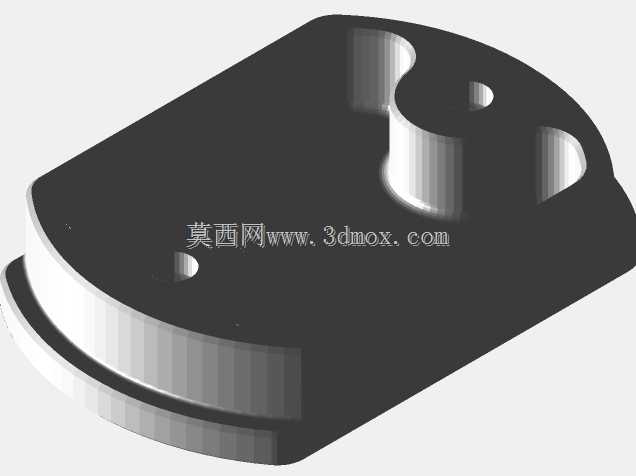

　　安装座部分做了贴合墙面的平面贴合设计，两个安装孔位对称分布，安装时可根据墙面材质选择自攻螺丝或者膨胀螺栓固定，确保挂载满重丝卷时不会出现松动脱落的情况；支架的承载轴部分做了适配丝卷内孔的尺寸匹配，轴径与常规耗材丝卷的中心内孔间隙控制在合理范围，既保证丝卷转动时无卡滞，又不会因间隙过大导致丝卷转动时出现径向跳动，避免送丝过程中出现张力波动。设计思路层面，这款结构没有采用复杂的快拆或者阻尼结构，而是优先考虑结构可靠性与加工便捷性，整体结构无多余的冗余特征，不管是采用FDM3D打印直接制作原型，还是采用注塑工艺批量生产，都能以较低的成本实现；支架的安装边界做了充分考量，固定后整体突出墙面的厚度控制在较小范围，

　　不会因突出过多导致人员过往剐蹭，同时丝卷挂载后与墙面留有足够的转动间隙，避免丝卷转动时摩擦墙面造成耗材表面磨损。从实际使用的功能特性来看，支架挂载丝卷后，丝卷可绕承载轴自由转动，送丝时耗材可顺畅从丝卷上引出，配合顶部的导丝结构可进一步优化送丝路径，减少耗材弯折角度；针对闲置空丝轴的二次利用需求，该支架也可直接挂载回收清理后的空丝轴，用来缠绕存放多余的电缆、气管、柔性导管等物料，实现工位零散物料的规整收纳，避免线材随意堆放导致的缠绕、积灰问题。结构细节上，安装座与承载轴的连接位置做了圆角过渡处理，避免应力集中导致的结构断裂，即使采用PLA等脆性3D打印材料制作，也能满足日常挂载的强度需求；安装孔位做了沉头设计，

　　螺丝固定后螺丝头不会突出安装座表面，保证安装座与墙面完全贴合，不会出现局部间隙导致的支架晃动。在工位布局规划时，可根据设备的送丝高度确定支架的安装高度，保证送丝路径从丝卷引出到设备进料口的弯折角度不超过耗材的最小弯曲半径，尤其是TPU等柔性耗材，合理的安装高度可大幅降低送丝阻力，减少打印过程中堵头、送丝打滑的概率；多台设备排布的工位，可在墙面成排安装多个该类支架，实现不同颜色、不同材质耗材的分类挂载，取用耗材时无需翻找桌面堆放的丝卷，大幅提升换料效率。
