Eltako继电器顶帽U形导轨安装固定支架

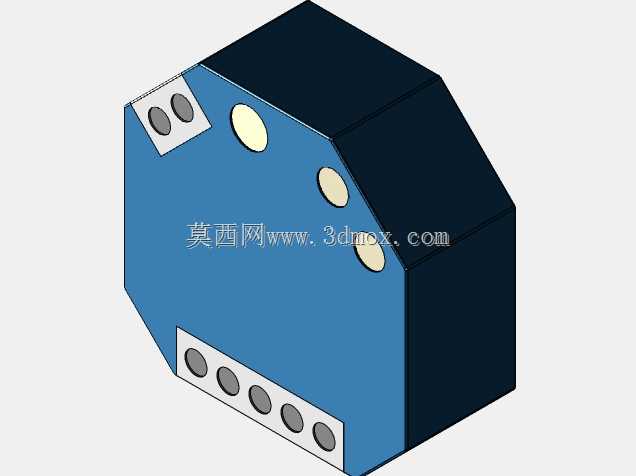

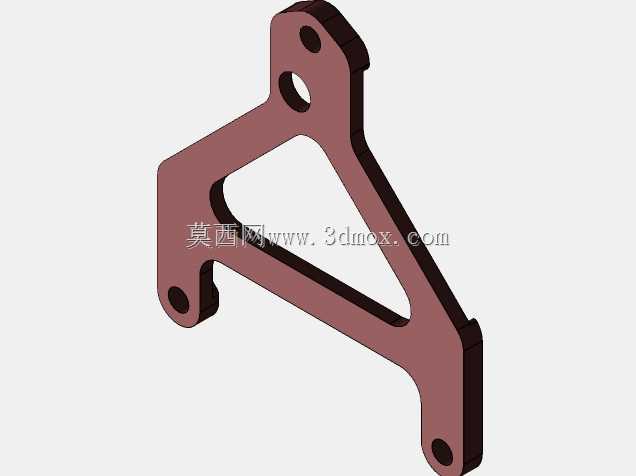

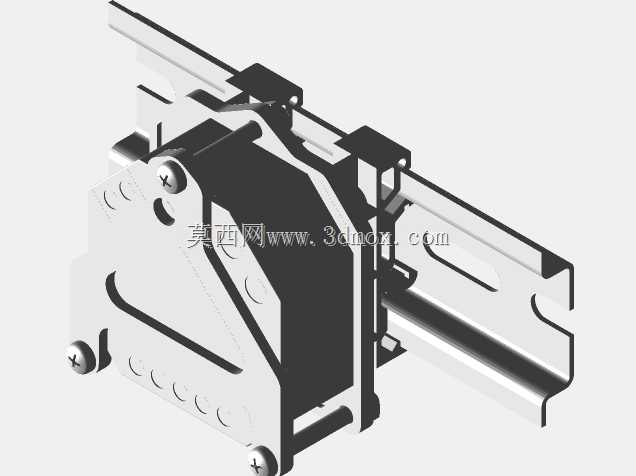

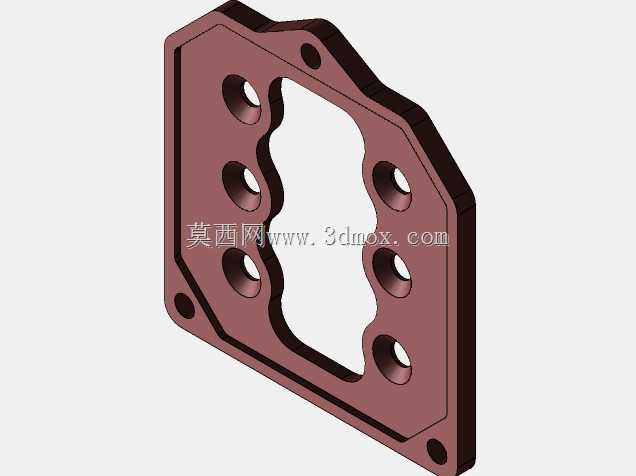

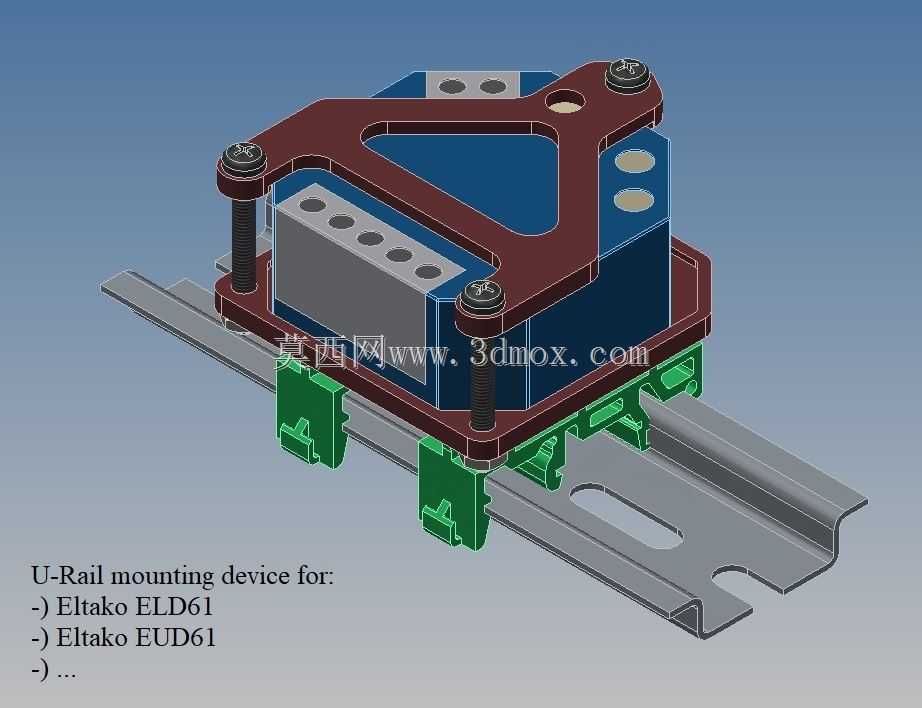

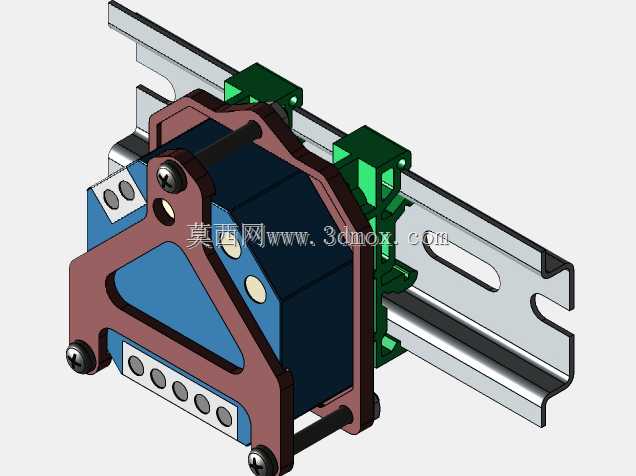

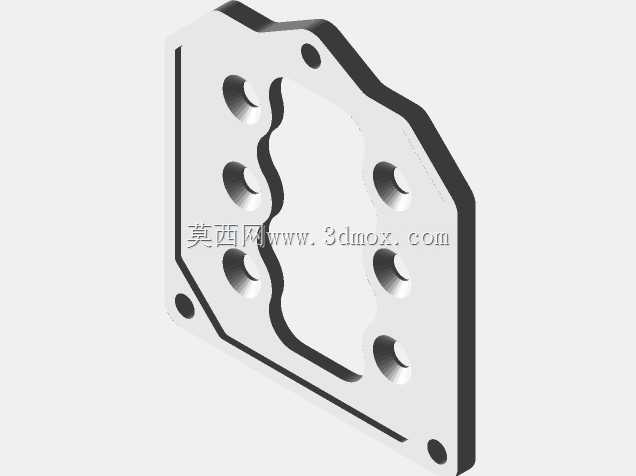

　　在低压电气柜、楼宇控制模块箱、分布式IO控制站点的装配场景中，继电器这类控制元件的导轨式安装一直是现场布线与后期维护的核心需求，这款适配Eltako ELD61、EUD61系列继电器的安装支架，正是针对标准顶帽导轨与U形导轨的跨规格适配需求设计的安装载体。不同于常规继电器自带的一体式导轨卡扣，这款支架采用分体式承载结构，主体承载框架采用高强度工程塑料注塑成型，搭配底部四个对称分布的弹性卡扣结构，可同时兼容两种行业通用导轨规格，无需额外更换卡扣配件即可完成在不同安装轨上的固定。从实际装配逻辑来看，支架的上层承载面预留了与继电器本体底部安装孔完全对位的四个螺栓过孔，采用M3规格的盘头螺丝即可将继电器本体牢牢锁固在支架上，

　　螺丝柱位置做了局部加厚处理，避免反复拆装导致的柱体断裂问题，承载面中间的三角形镂空结构并非单纯的减重设计，其轮廓刚好贴合继电器本体底部的凸起加强筋，装配时可起到自然定位的作用，无需人工反复对位即可快速完成螺丝孔的对齐，能有效减少产线装配的对位时间。底部的导轨卡扣结构做了差异化的弹性设计，卡扣的卡接唇边尺寸严格匹配两种导轨的截面轮廓，卡入顶帽导轨时，卡扣两侧的限位挡边刚好贴合导轨的两侧斜面，推入时可听到清晰的卡合声响，确认卡接到位后横向推拉无松旷量；卡入U形导轨时，卡扣底部的凸台刚好嵌入导轨的腰型安装槽内，可避免支架沿导轨长度方向发生不必要的滑移，同时卡扣的拆卸拨片做了加长设计，现场维护时用一字螺丝刀即可轻松撬动拨片完成支架拆卸，

　　无需暴力撬取导致导轨或支架损坏。从安装边界尺寸来看，支架整体宽度与继电器本体宽度保持一致，不会超出元件本体占用额外的柜内安装空间，安装完成后继电器底部与导轨表面预留了2mm的间隙，可避免继电器底部引脚与金属导轨直接接触造成的短路风险，同时该间隙也为柜内走线预留了足够的空间，继电器的接线端子下方不会被支架遮挡，接线操作时无需额外抬起元件即可完成导线的压接与固定。在设计思路上，这款支架没有采用市面上常见的一体式卡扣设计，而是将承载框架与卡扣做了模块化的拆分，若单个卡扣出现弹性疲劳损坏，可单独更换卡扣部件无需整体报废整个支架，能有效降低后期维护的配件成本；框架边缘所有棱角都做了R1.5的圆角处理，避免装配过程中锋利边缘划伤操作人员的手部，

　　也不会磨损导线的绝缘层。在实际项目应用中，这类支架可解决老旧型号继电器无标配导轨卡扣的适配问题，部分早期批次的Eltako继电器仅支持螺丝面板安装，无法直接卡在标准电气导轨上，通过这款支架即可快速实现导轨式安装，无需在柜内额外打孔固定面板，大幅提升电气柜的装配效率，同时统一的导轨安装方式也能让柜内元件排布更加整齐，后期维护更换继电器时，仅需松开固定螺丝即可替换元件，无需拆卸整个支架，大幅缩短故障排查与元件更换的时间。支架的材料选用添加了抗UV成分的PA66材质，可适应-20℃到70℃的工作环境温度，在电气柜内常见的温升环境下不会发生形变，卡扣的弹性部分采用POM材质加工，长期使用后弹性衰减率低于10%，可满足工业场景下十年以上的使用寿命要求。
