带安装板通用电气防护外壳盒结构

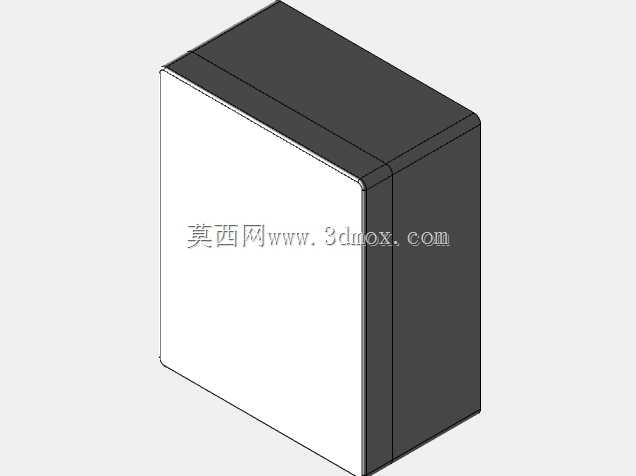

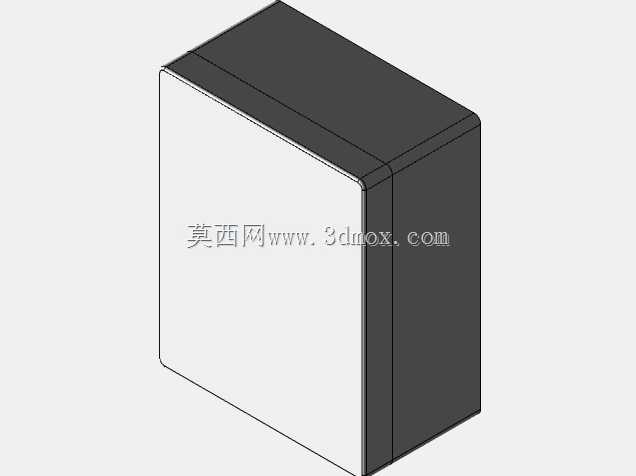

　　在工业现场的低压配电、小型工控模块集成场景里，这类带安装板的通用外壳盒是出镜率极高的基础配套部件，不管是车间工位旁的小型信号转换模块、分布式IO节点，还是户外临时布设的传感信号采集单元，都需要依托这类壳体完成内部元件的承载与外部防护。不同于定制化的专用设备壳体，这类通用外壳的核心设计逻辑是覆盖尽可能多的零散安装需求，减少现场施工时临时加工壳体的工作量，同时兼顾不同安装环境的防护要求。从结构设计上看，壳体采用上下扣合的分体式结构，侧壁做了均匀的壁厚过渡，既保证整体结构强度，又不会因为壁厚突变导致注塑成型时出现缩痕、翘曲等缺陷，边角位置全部做了圆角过渡，一方面避免安装维护时尖锐边角划伤操作人员，另一方面也能减少应力集中，

　　提升壳体在受外力冲击时的抗破损能力。配套的安装板是这类壳体实用性的核心，安装板预设了通用的安装孔位阵列，孔位间距覆盖了市面上主流小型电气元件的安装尺寸，不管是小型接线端子排、微型继电器组还是小型信号处理电路板，都能直接通过螺丝固定在安装板上，不需要在壳体内部额外打孔攻丝，大幅缩短现场装配的周期。外形尺寸上240×191×107的规格属于中等偏小的通用壳体尺寸，这个尺寸边界刚好适配大部分墙面安装、设备侧壁挂载的场景，不会因为体积过大占用过多安装空间，也不会因为内部容积不足放不下常规的小型电气组件，壳体侧壁预留了穿线孔的加工余量，现场施工时可以根据实际走线方向，在对应位置开孔安装电缆防水接头，满足不同进出线方向的需求。

　　壳体的扣合位置设计了隐藏式的卡扣结构，同时预留了螺丝锁紧位，在室内干燥环境下可以直接通过卡扣完成上下盖的固定，拆装维护十分便捷，在户外或者多粉尘、有喷淋的场景下，可以加装螺丝锁紧，配合接缝处的密封胶条，就能达到对应的防护等级要求。实际应用中，这类壳体经常被用在生产线旁的工位信号转接点，用来承载按钮指示灯的接线端子、小型信号隔离模块，避免车间内的粉尘、切削液溅到内部元件上造成短路故障，也会被用在老旧设备的改造项目中，当需要给原有设备加装额外的检测模块、通讯转换模块时，不需要重新设计定制设备的原有壳体，直接用这类通用外壳盒把新增模块封装好，固定在设备侧壁的空余位置就能完成改造，大幅降低改造成本与改造周期。设计这类壳体的时候，

　　需要重点考虑不同安装场景的兼容性，比如壳体背部设计了挂装孔位，既可以通过膨胀螺丝固定在混凝土墙面上，也可以通过抱箍固定在设备的支架、管道上，内部的安装板采用可拆卸设计，装配的时候可以先把所有元件固定在安装板上，完成接线调试之后再把安装板整体推入壳体内部固定，减少在壳体内狭小空间操作的难度。壳体的材质选型一般会根据使用环境调整，普通室内场景用常规的ABS材质就能满足强度与绝缘要求，户外场景则会选用抗UV的PC材质，提升耐老化性能，在有防腐蚀需求的化工车间场景，还可以选用阻燃耐腐的专用工程塑料材质，不过不管选用哪种材质，结构设计上的安装兼容性、尺寸边界都是通用的，这也是这类通用外壳盒能在各类工业场景广泛应用的核心原因。很多现场施工人员在选型的时候，会优先确认壳体的内部净空尺寸与安装板的孔位范围，确保自己要装的元件能顺利排布，同时确认壳体的外部安装孔位间距是否匹配现场的安装点位，避免出现买回来的壳体装不上的问题，这款壳体的尺寸设计刚好覆盖了大部分小型电气组件的安装需求，安装孔位也做了长圆孔设计，允许一定的安装误差，降低现场安装的对位难度。
