车载动作凸轮适配后视镜固定支架结构

项目分类:汽车类 发布时间:2023-07-14 ID:699313
  • 车载动作凸轮适配后视镜固定支架结构
  • 车载动作凸轮适配后视镜固定支架结构
  • 车载动作凸轮适配后视镜固定支架结构
  • 车载动作凸轮适配后视镜固定支架结构
  • 车载动作凸轮适配后视镜固定支架结构
  • 车载动作凸轮适配后视镜固定支架结构

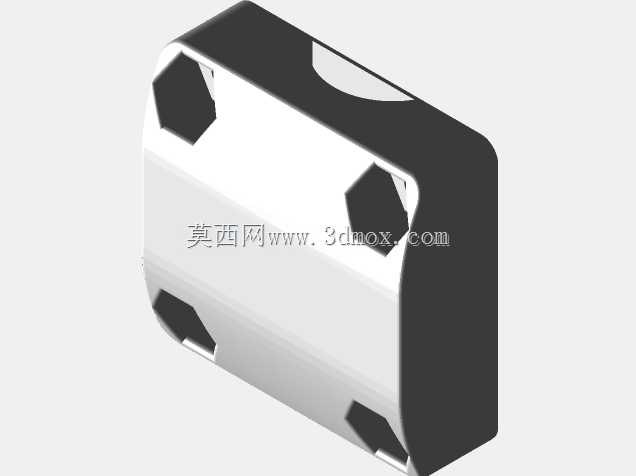

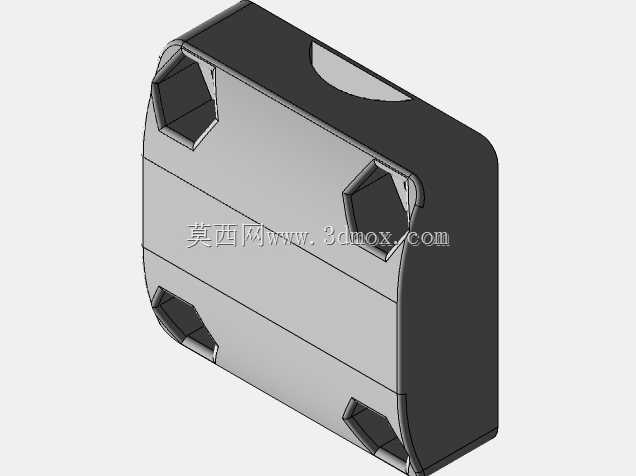

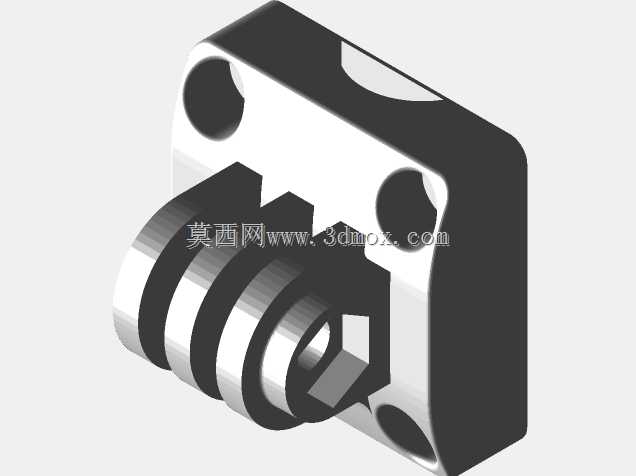

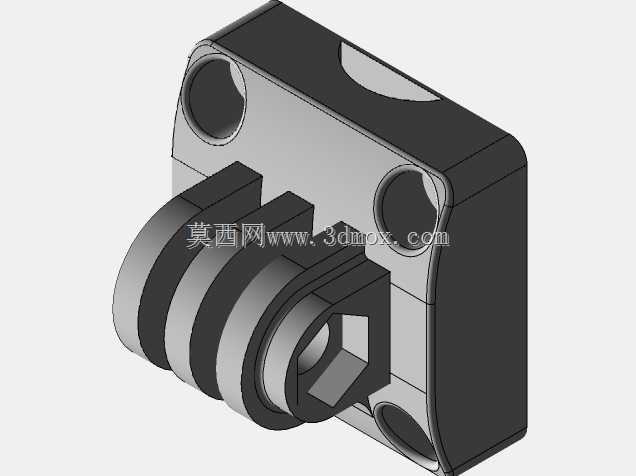

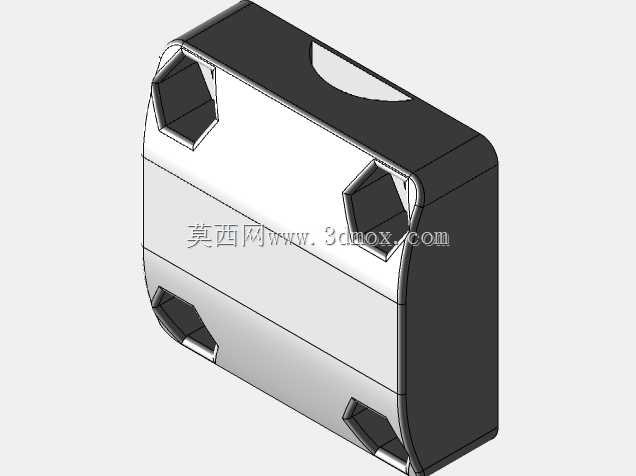

  在车载外设加装的实际工程场景里,这类适配动作凸轮的后视镜支架,主要承担外设承载与位置固定的核心作用,日常装车场景中多应用于乘用车辆的驾驶舱内,用来将外置的动作记录类凸轮设备稳固连接在原车后视镜基座位置,避免设备在车辆行驶过程中出现松脱、移位、抖动的问题,同时兼顾安装位置的视野合理性,不会遮挡驾驶员正常行车视线,也不会干涉原车后视镜的角度调节功能。从结构功能特性来看,该支架采用分体式功能分区设计,主体基座部分设置了两个同轴的安装通孔,用来穿设固定螺栓与原车预设的安装点位对接,孔位周边做了局部加厚的凸台结构,能够分散螺栓锁紧时的压应力,避免长期受车辆振动影响出现基座开裂的问题;基座朝向驾驶舱的一侧延伸出带环形卡槽的连接轴结构,

  多道平行的环形槽一方面可以增加与外设卡扣配合的摩擦力,另一方面也能适配不同卡接深度的外设固定座,允许设备在一定范围内调整俯仰角度,满足不同拍摄视角的调整需求。连接轴的中心设置了异形的定位孔,并非常规的圆形通孔,这种异形孔设计可以在安装外设时起到周向防转的作用,避免车辆行驶过程中设备受振动影响绕轴自转,导致拍摄视角偏移。从设计思路层面拆解,该支架在建模阶段优先考虑了安装边界的适配性,主体基座的轮廓做了大圆角过渡处理,一方面是避免安装过程中尖锐棱角划伤车内内饰或者操作人员手部,另一方面也是为了适配原车安装位的曲面造型,保证支架安装后与基座贴合紧密,不会出现局部悬空导致的固定不稳问题。基座背部的轮廓做了内凹的避让槽,

  用来避开原车后视镜内部的线束凸起或者调节机构的突出部分,不需要对原车部件做任何切削、打磨改造就能直接对位安装,属于无损加装的适配结构。尺寸设计上,主体基座的整体厚度控制在合理范围内,不会因为支架本身厚度过大导致后视镜整体外凸过多,挤占驾驶舱内部空间;连接轴的伸出长度经过匹配计算,既能够保证外设卡接后有足够的配合长度防止松脱,也不会因为轴伸过长导致设备突出过多,影响驾驶员操作遮阳板或者其他车内控件。安装孔的孔距严格匹配主流车型后视镜基座的标准孔位间距,不需要额外在车身上打孔,直接利用原车预留的安装点位就能完成固定,大幅降低加装的施工难度。在结构强度设计上,基座与连接轴的衔接位置做了渐变的加厚过渡,没有出现直角衔接的应力集中结构,

  能够承受车辆行驶过程中急加速、急减速、颠簸路面带来的多方向冲击载荷,即使长期在非铺装路面行驶,也不会出现连接部位断裂的问题。卡接部位的环形槽尺寸公差经过严格控制,既不会因为槽尺寸过小导致外设卡装困难,也不会因为间隙过大导致卡装后旷量过大,出现设备抖动的问题。实际装车使用时,该支架不需要额外搭配复杂的转接配件,将基座对位到原车安装点后穿入固定螺栓锁紧,再将动作凸轮设备的固定座卡入前端的连接轴,对准异形定位孔完成周向固定,就能完成整个安装流程,后续如果需要调整设备角度,只需要松开卡接结构调整到合适角度后重新卡紧即可,维护调整都十分便捷。考虑到车内夏季高温、冬季低温的使用环境,该结构的壁厚设计均匀,不会因为温度变化出现不均匀的热胀冷缩导致配合失效,各个衔接部位的圆角设计也能减少温度应力带来的结构变形风险,长期使用的结构稳定性有充足的设计冗余。
