集成变速结构的方形法兰直流减速电机

　　这类集成齿轮变速结构的直流动力单元，在小型自动化设备、民用机电产品里的应用覆盖面极广，从桌面级小型输送线的驱动辊动力输入，到智能售货机的货道推送机构、家用小型食品加工设备的动力源，再到医疗检测设备的样本传送模组，都能看到同结构产品的应用身影。和常规输出轴直接裸露的普通直流电机不同，这款产品把减速齿轮组完全集成在电机本体的方形安装法兰侧，不需要额外搭配独立的减速箱做二次装配，能大幅缩减动力单元在设备内部的占用空间，对于安装空间局促的紧凑型设备设计来说，能省去不少传动链路的布局麻烦。

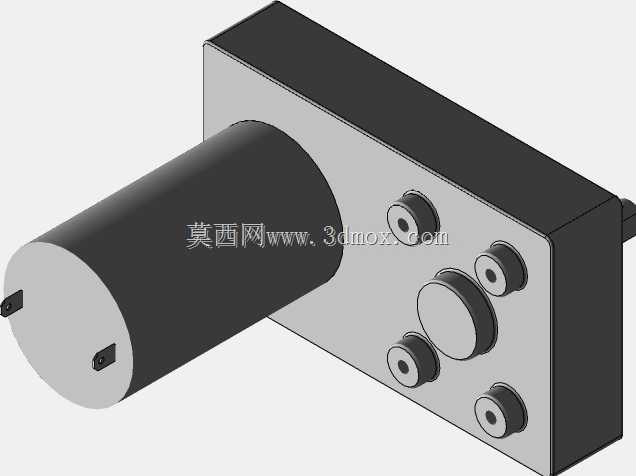

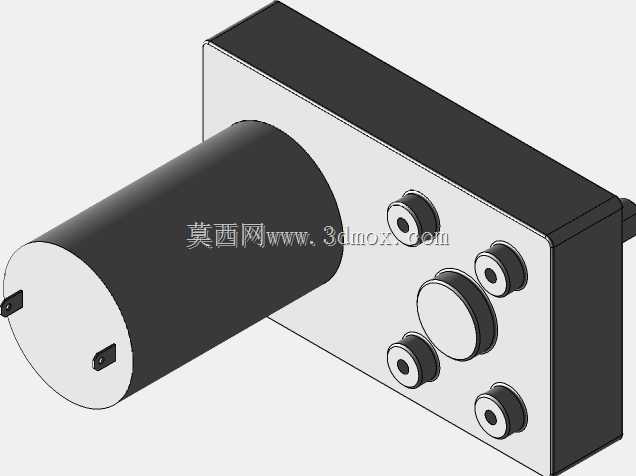

　　从结构设计逻辑来看，电机本体采用圆柱形机壳，是直流有刷电机的经典成熟结构，机壳两端的冲制定位凸点，是端盖压装时的防转定位结构，能避免电机运转过程中端盖跟随机轴转动，同时保证内部碳刷架和定子磁瓦的周向位置精度，不会因为长期运转的振动出现错位。侧置的方形安装法兰是整个产品的安装基准面，法兰面上分布的多个不同直径的安装孔，对应不同的安装固定需求：靠近输出轴侧的大直径孔是减速后动力输出轴的避让位，周围分布的小直径孔分为两类，一类是用于将整个动力单元固定到设备安装板上的贯通安装孔，另一类是减速箱端盖的自身装配固定孔，两类孔的位置做了错位设计，不会出现装配干涉的问题。

　　做设备选型的时候，首先要关注的就是安装边界的尺寸匹配：圆柱形电机段的外径决定了设备安装板上需要预留的避让开孔尺寸，方形法兰的边长决定了安装位的平面占用空间，法兰上安装孔的孔位间距要和设备安装板上的固定孔位完全对应，避免出现装不上的问题。输出轴的轴径、轴伸长度要和负载端的传动件匹配，不管是装同步轮、直齿轮还是联轴器，都要保证轴的配合公差符合传动要求，同时要注意输出轴的径向负载承受能力，因为集成减速结构的输出端转速低、扭矩大，悬臂安装的传动件不能给输出轴施加超过设计阈值的径向力，否则会加速内部轴承和齿轮的磨损，缩短使用寿命。

　　这款产品的齿轮组采用平行轴直齿传动布局，藏在方形法兰的内部腔体里，和电机的高速轴直接耦合，电机高速转动的动力经过多级齿轮减速之后，从法兰侧的输出轴输出低转速大扭矩的动力，相比不带减速的普通直流电机，同等功率下输出扭矩能提升数十倍，完全可以直接驱动低转速大负载的机构，不需要额外设计减速传动链路。设计这类集成结构的时候，要重点考虑电机轴和减速箱输入齿轮的同轴度，还有各级齿轮轴的平行度公差，这些形位公差如果控制不好，运转的时候会出现噪音大、传动效率低、齿轮磨损快的问题；同时减速箱腔体的密封也要做相应设计，避免润滑脂在长期运转过程中渗漏，污染设备内部的其他组件。

　　实际装配使用的时候，要注意动力线的走线方向，电机尾部的两个接线端子要预留足够的接线空间，不要和设备内部的其他结构件出现挤压干涉，接线的时候要注意正负极对应，因为直流电机的转向和供电极性直接相关，如果接反会导致输出轴转向和设计预期相反，碰到有转向要求的机构就会出现动作故障。日常维护的时候，不需要对减速箱内部做频繁的润滑维护，因为出厂时已经填充了足够长寿命的润滑脂，只需要定期检查安装螺丝是否松动、输出轴的传动件是否有轴向窜动即可，相比分体式的电机加减速箱组合，这种集成结构的维护工作量要小很多，也不会出现分体装配时的同轴度误差导致的传动问题。

　　在做三维建模的时候，这款产品的建模逻辑要从装配基准出发，先确定方形安装法兰的基准平面，再分别向两侧构建圆柱形电机机体和减速箱内部的齿轮腔体结构，安装孔的位置要严格按照实际装配的孔位坐标绘制，输出轴的轴伸长度、键槽尺寸（如果带键槽的话）都要和实物参数匹配，方便设计人员在做整机布局的时候直接调用模型，不需要反复核对安装尺寸，能有效缩短设备研发阶段的选型和布局周期，避免因为模型尺寸不准导致的装配干涉问题。
