工业传动用辐条式包胶飞轮三维设计

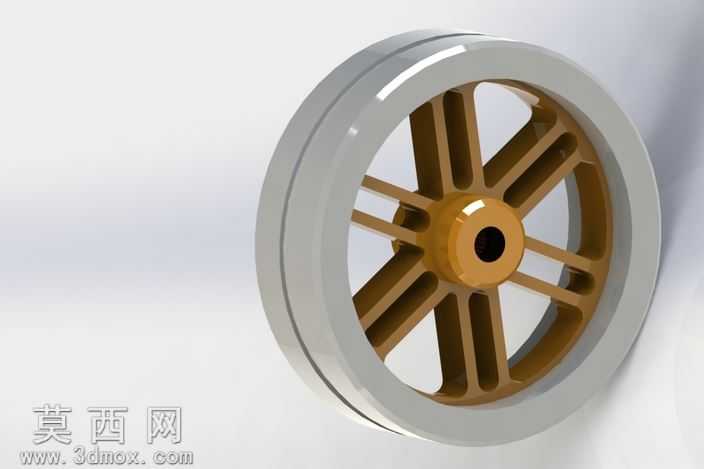

本作品为工业场景使用的辐条式包胶飞轮三维模型，建模过程遵循机械零件设计的规范逻辑，先完成整体尺寸的基准定位，以中心安装轴孔为核心基准，依次向外搭建轮毂、辐条、轮缘的层级结构。建模阶段先绘制中心轮毂的回转截面，通过回转特征生成带安装通孔的轮毂主体，轮毂外沿做圆角过渡处理，避免应力集中的结构缺陷。辐条部分采用对称阵列的设计思路，先绘制单根辐条的截面轮廓，辐条采用加强筋式的截面造型，既保证结构强度又控制整体重量，完成单根辐条建模后，以中心轴为阵列基准做圆周阵列，保证每根辐条的间距均匀、受力分布一致。轮缘部分采用双层结构设计，内层为金属材质的支撑轮辋，通过回转特征生成与辐条外沿衔接的环形基体，衔接位置做融合过渡处理，保证辐条与轮辋的连接强度；外层为包覆的橡胶轮圈，建模时预留与内层轮辋的配合过盈量，还原实际生产中包胶轮的装配关系。材质渲染阶段，中心轮毂与辐条部分赋予金属铜材质，调整材质的粗糙度与金属度参数，还原铸铜零件的哑光金属质感，边缘位置添加轻微的磨损效果提升真实感；内层轮辋赋予银灰色金属材质，模拟钢材或铝合金的机加工表面质感，添加细微的车削纹理提升细节表现；外层包胶部分赋予深灰色橡胶材质，调整材质的漫反射与粗糙度参数，还原橡胶材质的哑光防滑质感，边缘添加轻微的倒角效果，避免尖锐棱边的不真实感。结构设计上充分考虑飞轮的实际使用需求，中心轴孔的尺寸适配标准安装轴径，辐条的排布角度经过力学优化，在高速转动时可保证整体的动平衡性能，轮缘的包胶设计既可以降低转动时的噪音，又能提升轮体与接触面的摩擦力，适用于传动机构、移动脚轮组、输送设备等多种工业场景。建模过程中对所有配合面做公差预留，还原真实零件的可装配性，所有特征参数可根据实际使用需求进行调整，方便后续的工程图导出与生产加工参考。
