汽车排气管管端修剪专用工装夹具

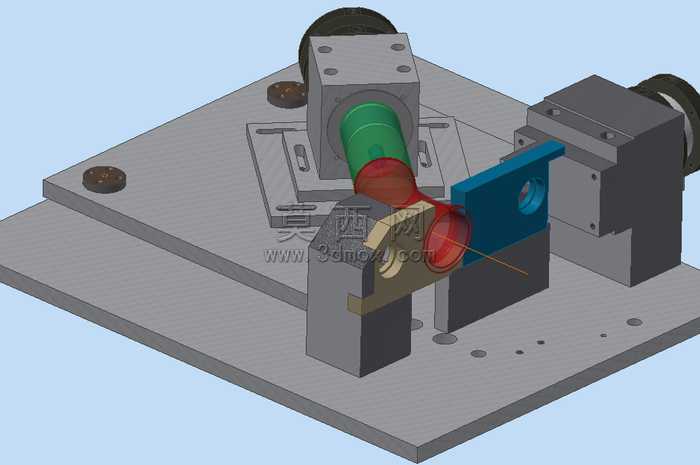

该三维模型为面向汽车排气管管端修剪工序设计的专用工装夹具，整体采用卧式双端定位布局，在三维建模过程中严格遵循机械加工工装的设计规范，以底座为装配基准完成全部零部件的参数化建模，底座上预先设计有标准安装孔位与定位槽，可直接固定于锯切加工设备工作台，保证工装整体的安装刚性与位置精度。建模阶段对夹具的核心功能结构做了精细化还原：两端设置带手轮的锁紧驱动机构，可适配不同管径规格的汽车排气管装夹需求，中部设置仿形定位块，完全贴合汽车排气管的曲面外形，避免装夹过程中出现管件变形、定位偏移的问题，侧向设置锯切导向定位座，为修剪锯片提供精准的进给导向，保证管端修剪的切口平面度与尺寸公差符合加工要求。材质渲染阶段结合实际工装的加工材质做了区分处理：底座、定位块、锁紧机构等金属结构件采用磨砂钢材材质，还原普通碳钢加工后的哑光金属质感，手轮部分采用黑色硬质工程塑料材质，模拟操作件的防滑握持质感，被装夹的汽车排气管工件分别设置了绿色防锈涂层段与红色待加工段，清晰区分装夹定位区域与修剪加工区域，让整个工装的功能分区一目了然。设计思路围绕汽车排气管管端修剪的实际加工痛点展开，传统管件修剪采用通用台钳装夹，存在定位精度差、装夹效率低、易夹伤管件表面的问题，该专用夹具通过仿形定位结构实现管件的快速对位，双端锁紧机构保证装夹稳定性，侧向导向结构保证锯切精度，可有效提升汽车排气管管端修剪工序的加工效率与成品合格率，建模过程中对所有活动部件的运动行程做了干涉检查，确保手轮驱动锁紧、锯片进给过程中无结构碰撞，完全满足实际加工的使用需求。
