金属曲面叶片式飞轮结构三维设计

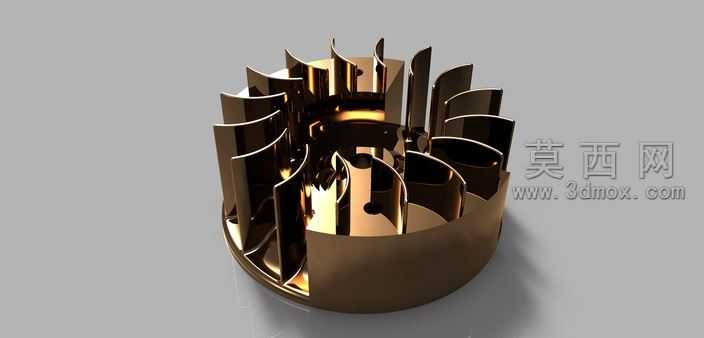

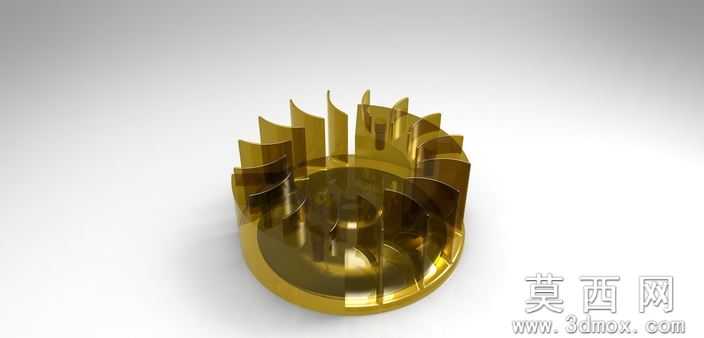

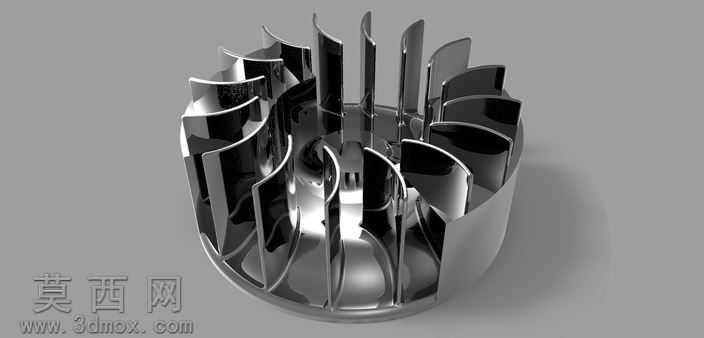

本作品为曲面叶片结构飞轮的三维设计成果，建模阶段依托三维参数化设计软件完成全结构特征构建，首先以中心回转轴线为基准，绘制底部圆柱基座的截面轮廓，通过旋转凸台命令生成飞轮的主体承载基座，保证基座的同轴度与壁厚均匀性，为后续叶片结构提供稳定的安装基准。叶片部分采用曲面建模思路，先绘制单组叶片的空间引导线与截面轮廓，通过放样、曲面加厚命令生成单片带弧度的曲面叶片，叶片的弧度经过反复调整，既保证回转过程中的气流导向效果，也兼顾结构自身的强度需求，完成单片叶片建模后，通过圆周阵列命令围绕中心轴线均匀排布所有叶片，阵列过程中严格控制阵列角度与数量，保证每片叶片的间距一致，避免回转过程中出现动平衡偏差。建模完成后对整体结构进行圆角过渡处理，在叶片与基座的连接位置添加适配的圆角特征，消除结构应力集中点，提升零件的结构可靠性。材质与渲染阶段，为模型赋予抛光金属铜材质，调整材质的反射率、粗糙度与金属度参数，模拟高光亮面金属的质感，同时添加环境HDR贴图，让金属表面呈现自然的环境反射效果，搭配柔和的影棚光照系统，调整主光源、补光源的角度与强度，突出叶片曲面的弧度层次与金属光泽，清晰展现每一片叶片的曲面形态与结构细节。结构设计上，该飞轮突破传统实心圆盘飞轮的设计思路，采用带曲面叶片的镂空式结构，在保证足够转动惯量满足储能、稳速需求的前提下，通过曲面叶片的结构设计优化空气动力学表现，降低飞轮高速回转过程中的风阻损耗，同时在中心位置预留轴孔与定位孔位，方便后续与传动轴进行装配连接，叶片的排布角度经过力学验算，保证高速旋转时的结构稳定性，避免叶片出现形变或共振问题。整体建模过程严格遵循机械设计的参数化规范，所有特征尺寸均可编辑调整，方便后续根据实际应用场景修改飞轮的直径、叶片数量、基座厚度等参数，适配不同功率、不同转速的传动系统使用需求，模型的结构细节完整，装配基准清晰，可直接用于后续的工程图导出、运动仿真分析、有限元强度校核等后续设计环节，也可作为机械传动教学的演示案例，帮助理解飞轮的储能原理与曲面结构的设计逻辑。
