卧式滚筒管混合搅拌设备三维结构

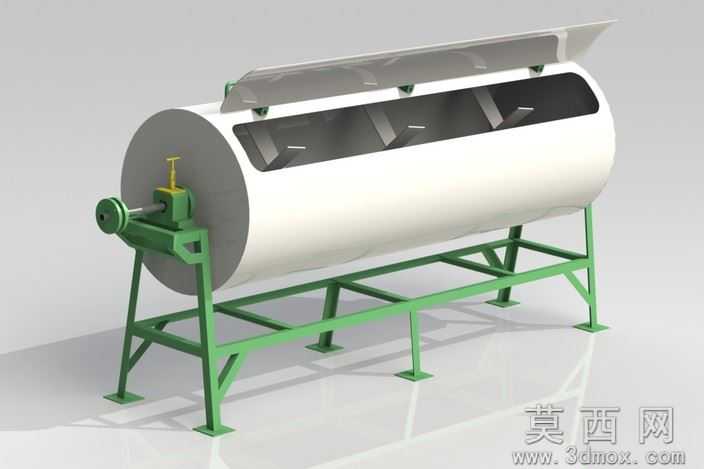

本模型为卧式管混合搅拌设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计的装配逻辑，对各部件的配合公差、安装位置进行了精准还原，确保整体结构无干涉、装配关系符合实际生产要求。模型主体包含卧式圆柱形混合腔体、绿色方管焊接机架、端部传动调节机构、顶部可开启防护盖板四大核心部分，混合腔体采用薄壁圆柱结构设计，内部设置多组导流分隔结构，可在腔体转动过程中实现多股物料的翻混、导流，满足管送过程中多组分物料的均匀混合需求。渲染阶段采用工业级写实材质方案，机架部分赋予哑光绿色金属漆材质，还原碳钢方管焊接后喷涂防锈漆的真实质感，表面添加细微的焊接纹理与漆面颗粒效果，提升真实度；混合筒体采用哑光白色工程塑料或不锈钢喷塑材质，表面设置柔和的环境反射效果，体现筒体的光滑圆柱曲面特征；顶部盖板采用半透明磨砂亚克力与金属包边结合的材质，既还原设备的观察防护功能，又可清晰展示内部的导流结构布局；端部的调节手轮、传动轴承座分别赋予黄铜金属质感与铸铁哑光材质，区分不同功能部件的材质差异。结构设计上，机架采用等边角钢与方管组合的桁架式结构，底部设置方形安装脚座，可通过膨胀螺栓实现设备的地面固定，支腿之间设置横向斜向加强筋，提升整体机架的承重能力与抗扭性能，避免设备运行过程中出现晃动；筒体端部的传动端设置轴承支撑座与调节手轮，可实现筒体转速的微调与转动启停控制，手轮采用T型结构设计，符合人工操作的施力习惯；顶部盖板采用分段式铰接结构，可分段向上翻开，方便设备内部的清理、维护与物料残留清理，盖板与筒体之间设置密封压条结构，避免混合过程中物料飞溅。设计思路围绕连续式管程混合的工况需求展开，区别于批次式搅拌设备，该结构可对接上下游物料输送管路，实现物料的连续混合作业，卧式滚筒的结构设计可降低设备的整体高度，适配厂房内的管线布局，内部的导流板角度经过反复调整，可确保物料在筒体内停留时间满足混合均匀度要求，同时避免物料在筒体内出现积料、堵料的问题，整体模型结构完整，细节丰富，可用于设备方案展示、结构教学、生产前的装配验证等场景。
