电话封底注塑成型模具三维结构设计

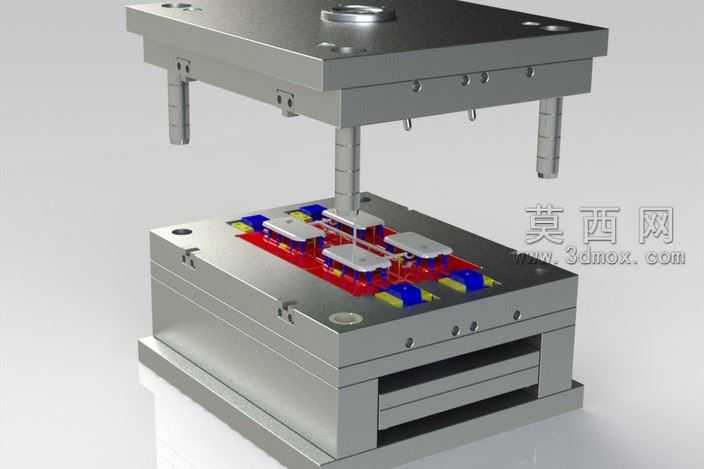

本作品为电话封底零件的注塑成型模具三维设计，整体采用标准两板模模架结构，通过三维建模软件完成全参数化设计，所有零部件尺寸匹配精准，可直接用于后续模具加工参考。建模过程中首先对电话封底塑件的结构特征进行拆解，分析塑件的壁厚分布、脱模斜度、装配卡扣位置，确定一模四腔的型腔排布方案，平衡浇注系统的熔料填充路径，保证四个型腔同时进胶，减少填充过程中的熔接痕、缺胶等成型缺陷。模型渲染阶段采用金属材质模拟模架的钢材质感，对型腔区域的成型零件做了分色处理，红色区域为电话封底塑件的成型位，蓝色零件为型腔镶件与流道结构，清晰区分模具的不同功能模块，直观展示模具开模状态下的内部结构。模具的上下模架采用标准导柱导套做定位导向，保证合模过程中的同轴度精度，避免型腔错位导致塑件尺寸超差；浇注系统采用侧浇口进料，浇口位置设置在塑件非外观面，成型后可快速去除浇口凝料，不影响电话封底的外观质量。顶出结构采用顶针均匀排布在塑件的边缘与加强筋位置，开模后可平稳将塑件从型腔中顶出，避免顶出过程中塑件出现变形、顶白等问题。冷却系统围绕型腔区域做环绕式水路设计，保证成型过程中型腔各区域温度均匀，缩短塑件冷却定型时间，提升注塑生产效率。整体设计充分考虑电话封底塑件的装配需求与成型工艺性，所有结构均符合注塑模具的设计规范，模架各板件的连接螺丝、定位销等标准件均按照行业标准选型建模，还原真实模具的装配关系，开模状态的展示清晰呈现了模具的工作原理，可作为注塑模具结构设计、电话类塑胶配件模具开发的参考案例。
