计算器外壳注塑成型模具三维结构设计

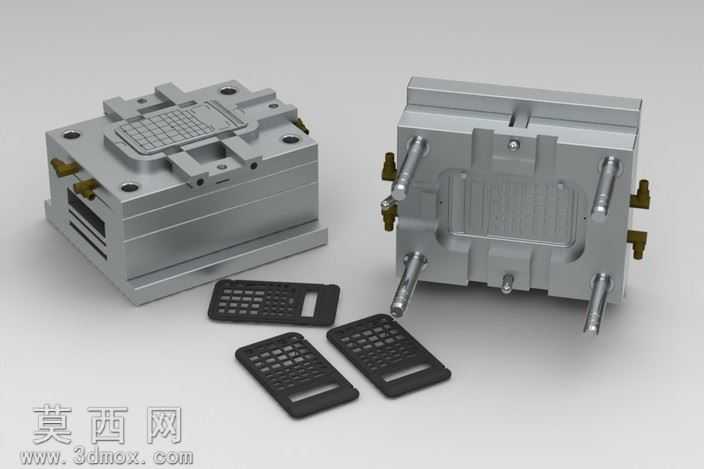

本作品为计算器外壳注塑成型模具的三维设计成果，建模过程中严格遵循注塑模具设计规范，先完成计算器外壳塑件的结构测绘与建模，精准还原计算器外壳的按键排布凹槽、侧边卡扣位、电池仓轮廓等细节特征，确保塑件壁厚均匀、脱模斜度符合注塑工艺要求，避免后续成型出现缩痕、填充不足等缺陷。在模具整体结构设计阶段，采用一模多腔的布局方案，合理排布前后模的型腔与型芯位置，保证注塑过程中熔料填充平衡，减少成型周期内的压力损耗。模具的分型面选取贴合计算器外壳的最大轮廓边界，确保开模时塑件能够顺利留于动模侧，避免粘定模的问题出现。冷却系统设计围绕型腔与型芯均匀排布循环水路，水路直径与间距符合热交换效率要求，能够在注塑保压完成后快速带走热量，缩短塑件冷却定型时间，提升生产效率。浇注系统采用侧浇口形式，浇口位置选取在计算器外壳的侧边非外观面位置，既保证熔料填充顺畅，又不会在塑件外观面留下明显浇口痕迹，减少后续二次加工的工作量。顶出机构采用顶针与推板结合的组合顶出方式，顶针排布位置对应塑件的加强筋、柱位等受力均匀区域，避免顶出过程中塑件出现变形、顶白等缺陷。导柱导套组件精准布置于模具四角，保证合模过程中前后模的定位精度，避免合模错位导致的塑件飞边问题。建模过程中对模具的滑块、斜顶等抽芯机构做了完整的运动仿真验证，确保计算器外壳侧边的倒扣结构能够顺利脱模，抽芯行程与复位动作互不干涉。材质渲染阶段，模具主体金属部件采用模具钢材质表现，还原钢材的哑光金属质感与加工面的细腻纹理，冷却水管接头、紧固螺丝等标准件做了对应的材质区分，塑件部分采用黑色哑光塑料材质，还原计算器外壳的真实质感，整体渲染效果清晰展现模具的开合状态与成型塑件的对应关系，完整呈现注塑模具从结构设计到成型产出的全流程逻辑，可用于注塑模具结构学习、工艺参考等场景。
