管式螺旋输送设备三维结构设计

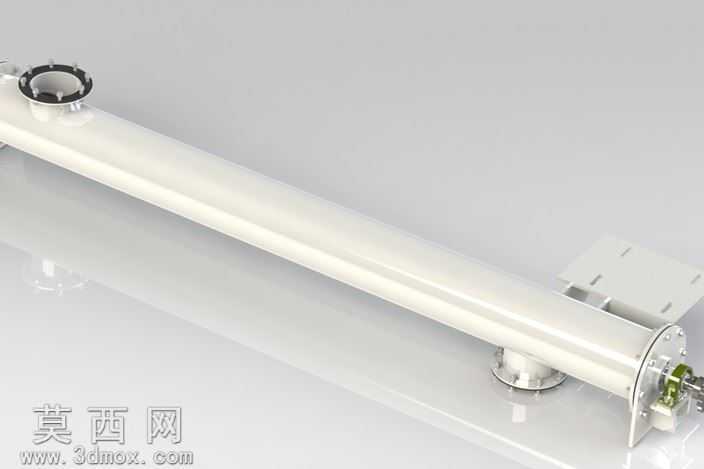

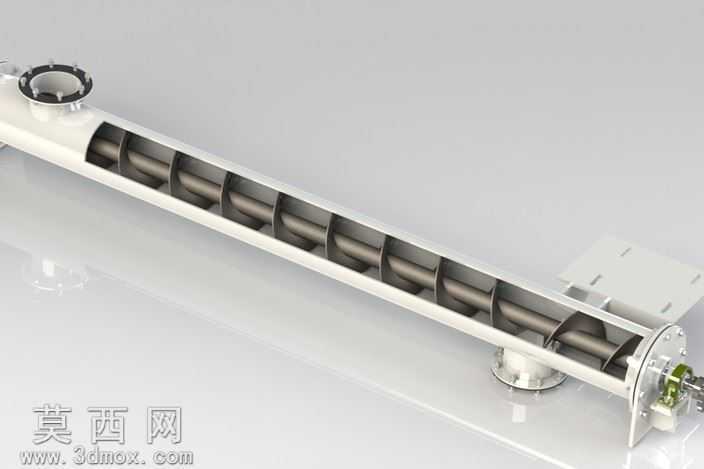

本作品为管式螺旋输送机的三维参数化建模成果，建模过程中严格遵循螺旋输送设备的通用设计规范，对设备各组成部件进行了等比例还原。首先从核心输送构件螺旋轴开始建模，通过螺旋线扫描生成连续等距的螺旋叶片，精准控制叶片螺距、轴径与叶片外径的比例关系，保证螺旋推送的力学合理性，叶片与中心轴的连接部位做了贴合过渡处理，还原实际焊接装配的结构形态。外部输送管采用薄壁圆筒结构建模，分别在筒体上部设置进料口法兰结构、下部设置出料口法兰结构，法兰盘上的螺栓孔采用圆周阵列方式均匀排布，还原实际管道对接的安装结构；筒体端部设置端盖轴承座结构，预留轴件穿装与密封件安装位，还原设备运行时的轴系支撑结构。驱动端部分还原了减速电机连接的传动结构，包含联轴器、端盖密封组件、安装支座等细节，安装支座采用带安装孔的板式结构，还原设备现场固定安装的结构形式。材质渲染阶段，对筒体、螺旋轴、法兰等金属构件赋予哑光不锈钢材质，调整金属粗糙度与反光度参数，还原工业金属构件的真实质感；对密封件、传动端的防护部件赋予深色橡胶或工程塑料材质，区分不同部件的材质属性；对驱动端的传动部件做金属漆面处理，区分加工件与装配件的视觉差异。整体装配过程采用自下而上的装配逻辑，保证各部件同轴度符合设计要求，螺旋叶片与筒体内壁预留合理运行间隙，避免运行干涉；各法兰连接位、轴承安装位的配合关系完全符合机械装配公差要求，可直接用于结构校核、工程演示或生产参考。模型整体结构完整，细节覆盖设备的进料、输送、出料、驱动、支撑全流程结构，无缺失关键构件，可直观展现管式螺旋输送机的内部构造与工作原理，适用于机械设计教学、设备方案展示、结构优化参考等场景。
