建筑工地无底放料吊斗结构设计

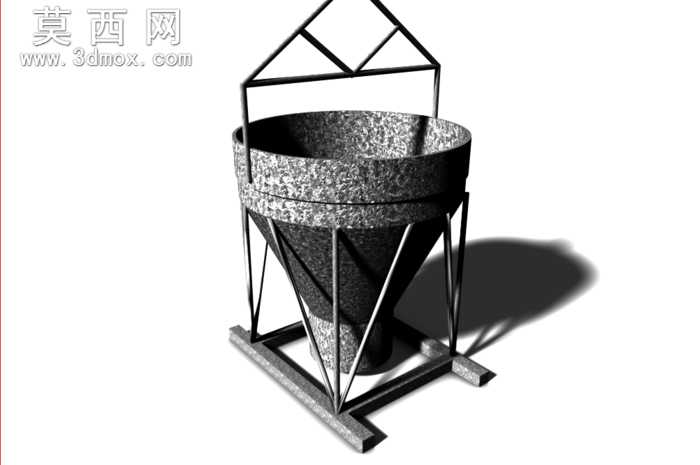

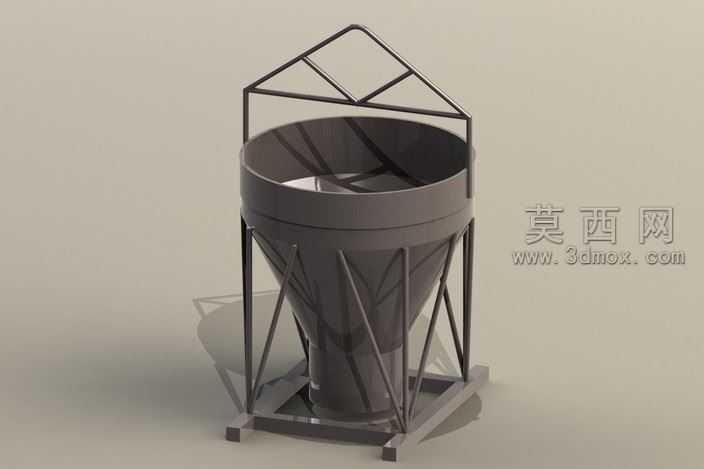

本模型为建筑工地使用的无底放料吊斗，采用SolidWorks完成全参数化三维建模，建模过程严格遵循工程实际尺寸比例，对各部件的装配关系进行了完全约束，确保模型可直接用于工程参考与二次修改。模型整体采用自上而下的设计思路，首先确定吊斗的额定装载容积与整体外轮廓尺寸，再拆分各功能部件逐一建模，保证各部件之间无干涉、装配逻辑符合实际生产加工要求。模型主体分为上部进料敞口段、中部锥形储料段、底部出料段以及外部支撑框架、顶部吊具架几个核心部分，其中上部敞口段采用加厚筒壁设计，边缘做卷边强化处理，避免吊运过程中物料撒漏同时提升结构抗形变能力；中部锥形段采用大倾角锥面设计，角度经过反复校核，可保证混凝土、砂石等散装建筑物料依靠自重顺利下滑，不会出现物料粘附、卡堵的问题，锥壁外侧均匀布置多道斜向加强筋，与外部框架焊接为整体，大幅提升满载状态下的结构强度，避免锥段受物料挤压出现变形。外部支撑框架采用方形钢管焊接成型，底部为方形落地支座，可保证吊斗在地面放置时的稳定性，不会出现侧翻风险；侧面斜向支撑筋沿锥壁均匀分布，将锥段的载荷均匀传递到底部支座与顶部吊具架，避免局部应力集中。顶部吊具架采用三角形桁架结构设计，顶部设置吊装受力点，三角形结构具备优异的力学稳定性，可承受满载时的整体重量，避免吊装过程中架体变形，架体的杆件连接处均做了圆角过渡处理，减少应力集中风险，提升结构疲劳寿命。渲染阶段采用哑光金属材质模拟钢结构焊接件的真实质感，对焊缝、边角等细节做了材质区分，场景采用柔和漫反射光照，清晰展现各部件的结构层次与装配关系，整体模型结构完整，细节还原度高，可用于建筑施工设备的结构参考、施工方案演示以及相关起重吊具的设计优化参考，能够直观展现无底放料吊斗的工作原理与结构特点。
