特雷克斯RT130越野轮胎起重机三维建模设计

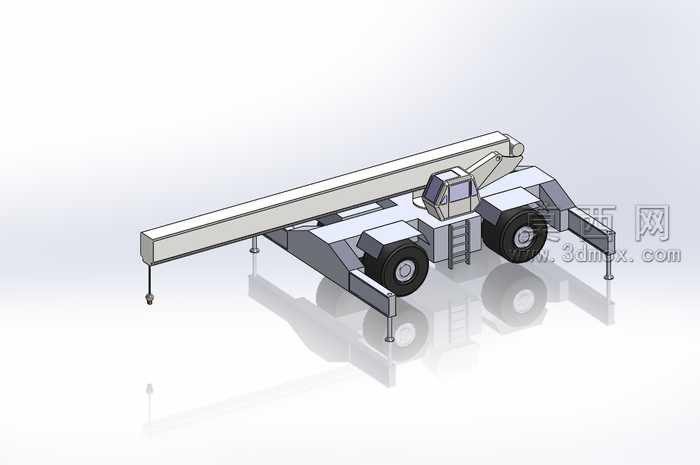

本次三维建模作品以特雷克斯RT130越野轮胎起重机为原型开展概念阶段的布局设计，整体建模依托SolidWorks平台完成，从概念草图阶段就锚定了越野轮胎起重机的核心结构特征，先通过基准面搭建、草图轮廓绘制确定整机的长宽高比例与各部件的相对位置，确保整机布局符合真实越野起重机的作业逻辑。建模过程中优先还原了越野起重机的核心承载结构：首先是专用的越野轮胎底盘部分，采用大尺寸深花纹越野轮胎建模，搭配多桥重载底盘框架，还原了RT系列起重机越野通行的结构基础，底盘上预留了支腿收纳的安装位，四个可伸缩的液压支腿单独建模，还原了支腿伸缩段、支撑盘的细节结构，支腿展开后可形成稳定的作业支撑面，匹配起重机吊装作业的稳定性需求。上车部分重点还原了长节伸缩主臂结构，主臂采用多节嵌套的草图布局设计，明确了臂节的伸缩行程范围与臂头滑轮组的安装位置，臂架与底盘的回转支承连接结构做了简化概念表达，清晰呈现上车部分可360度回转的功能特征。操作室部分按照工程起重机械的人机工程布局做了概念建模，还原了驾驶室的窗体、登车梯的细节位置，确保整体外观辨识度。材质与渲染阶段，底盘与臂架部分采用工程起重机械常用的哑光浅灰金属材质，轮胎采用高耐磨黑色橡胶材质，支腿支撑盘做了金属防滑纹理的材质表现，渲染时添加了地面反射效果，清晰呈现整机的轮廓结构与部件相对位置。整个建模过程以概念布局为核心，没有做过度的冗余细节刻画，重点突出特雷克斯RT130越野起重机“紧凑底盘+长主臂+可展开支腿”的核心结构特点，所有部件的装配关系都符合真实起重机械的运动逻辑，既保留了原型设备的识别特征，也通过概念化的建模方式清晰呈现了这类越野轮胎起重机的整体布局思路，可作为起重机械结构认知、概念方案推演的参考三维模型。
