立式气动钻孔工装设备三维结构设计

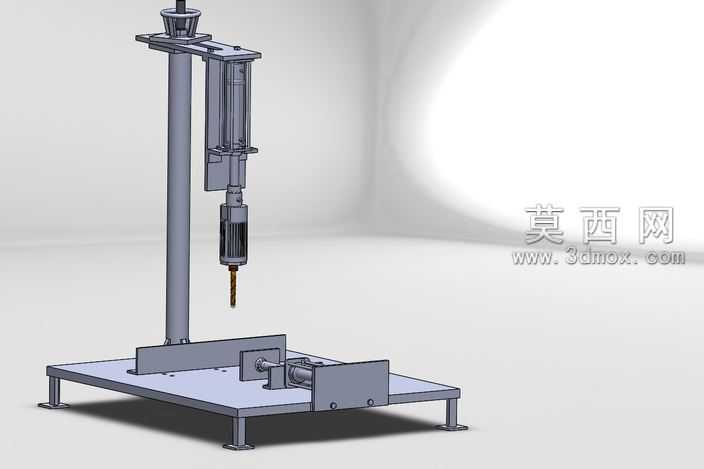

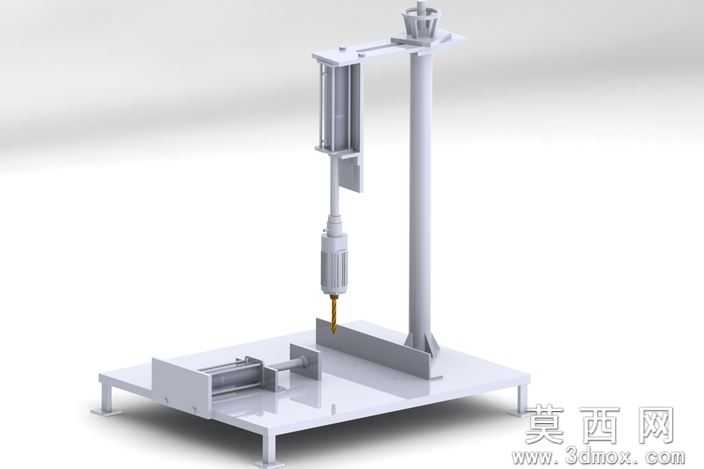

本作品为立式气动钻孔设备的三维建模设计成果，整体采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计的公差配合规范，对每一个零部件的尺寸、装配约束关系都做了精准定义，确保模型可直接用于工程出图、运动仿真与结构优化参考。从结构设计来看，设备采用龙门式立式布局，底部为加厚钢板焊接成型的工作台基座，基座底部设置可调支撑脚，可适配不同平整度的安装地面，保障设备运行时的稳定性；工作台面搭载横向气动进给滑台，滑台配套专用工件定位夹具，可实现待加工工件的快速装夹与横向位置调整，适配不同尺寸工件的钻孔定位需求。立柱采用加厚方管型材加工而成，垂直固定于基座后侧，立柱上安装可升降调节的气动进给滑座，滑座搭载气动主轴单元，主轴下端装夹标准钻削刀具，通过气动系统驱动实现主轴的垂直进给动作，完成钻孔加工流程。建模过程中对气动回路的安装位、管线排布空间做了预留设计，所有运动部件都添加了合理的间隙约束，避免运动仿真过程中出现干涉报错。渲染阶段采用哑光金属材质模拟设备的钢板、型材结构件，对气缸活塞杆、主轴等运动部件做了金属光泽质感处理，工作台面添加了细微的磨砂纹理还原真实加工台面的质感，整体渲染效果清晰展现设备的结构层次与装配关系。设计思路上以气动驱动为核心，替代传统手动进给的钻孔方式，兼顾装夹便捷性与加工稳定性，整体结构紧凑，可用于小型五金零件的钻孔加工工序，也可作为自动化钻孔工位的设计参考模板，模型完整还原了设备的所有装配细节，包括紧固件、定位销、气动元件的安装位都做了1:1还原，可直接用于方案展示、结构评审与后续的加工制造参考。
