嵌入式安装低位板条箱壳体结构设计

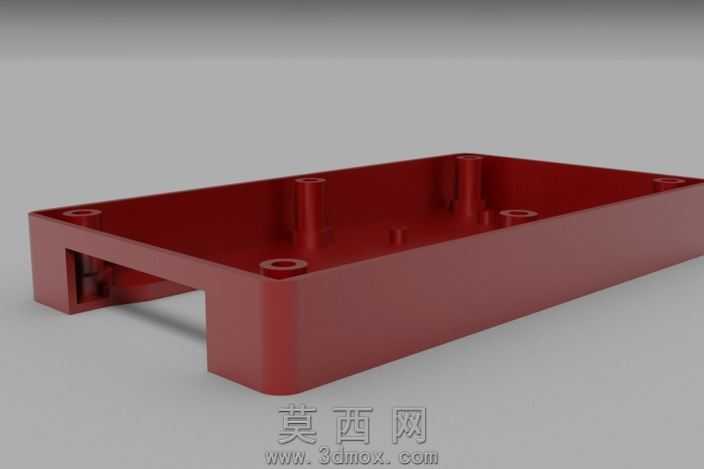

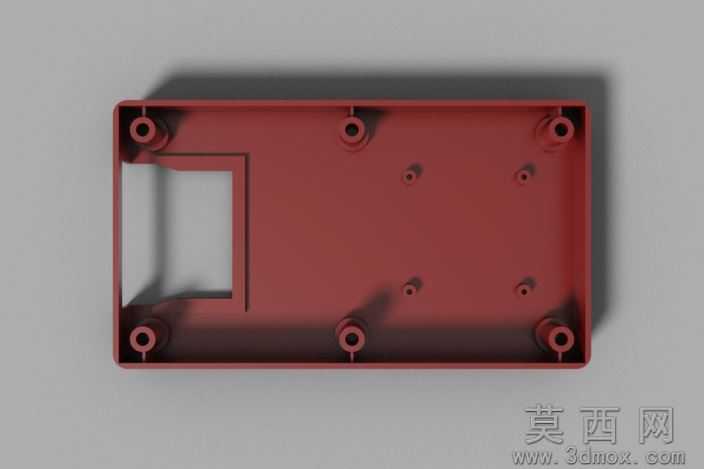

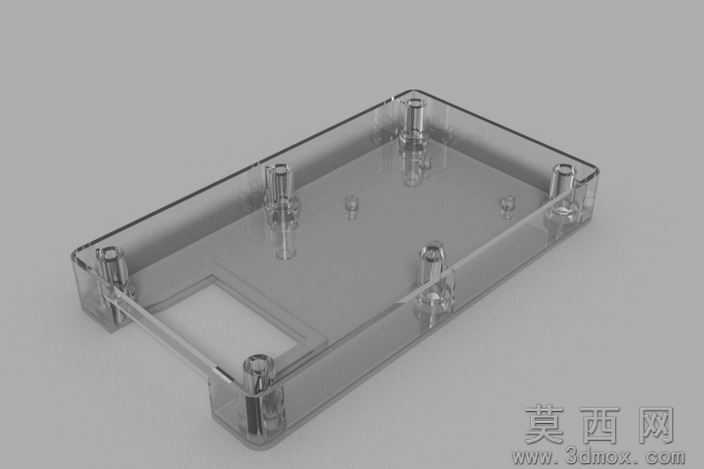

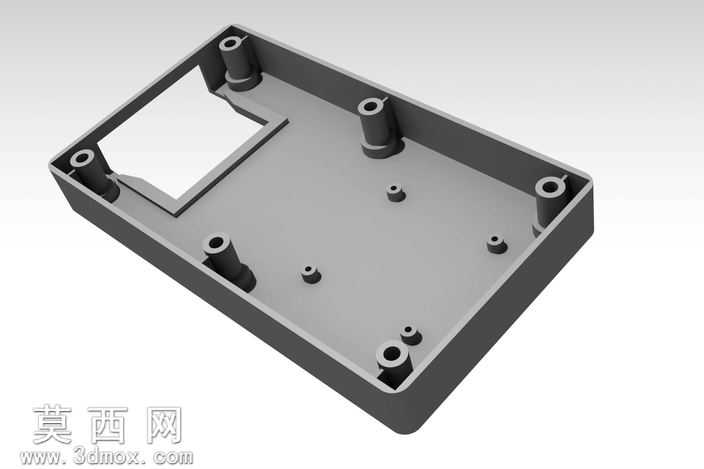

该作品为低位板条箱的壳体结构三维建模成果，建模阶段以实际注塑生产的工艺要求为核心依据，首先完成整体外轮廓的基准绘制，采用矩形薄壁围合的主体结构，整体壁厚均匀控制在注塑工艺推荐的合理区间，避免后续生产出现缩痕、填充不足等缺陷。模型主体为敞口式盒状结构，内部预留了规整的元器件容纳腔，腔体一侧设计有内凹式的异形避让槽，用于适配对应功能模块的安装布局，避让槽边缘做了平滑过渡处理，无尖锐直角，既减少注塑过程的应力集中问题，也能避免装配时刮损配套元器件。壳体内部均匀分布多组不同规格的安装柱，高规格的立柱式安装柱带有内凹的螺丝孔位，用于固定内部核心功能组件，柱体根部做了环形加强筋结构，提升安装柱的抗扭、抗弯折强度，避免螺丝锁附时出现柱体断裂的问题；小型的定位凸柱高度较低，用于配套PCB板或其他片状组件的快速定位，减少装配时的对位调整时间。壳体的四个边角位置均设置了带通孔的安装耳座，用于整个壳体与外部机架或配套底座的固定连接，耳座与壳体侧壁采用圆弧过渡连接，提升连接位置的结构强度。建模过程中对所有棱边都做了不同半径的圆角处理，外露棱边采用较大圆角提升握持与装配的安全性，内部结构棱边采用小圆角优化注塑熔体的流动路径。渲染阶段采用哑光灰色工程塑料材质，模拟常用ABS注塑原料的表面质感，打光采用柔和的多角度漫反射光源，清晰呈现壳体内部的结构细节、各安装柱的位置分布以及避让槽的形态，无过曝或暗部死黑的区域，完整展示结构的设计细节。整体设计思路围绕低位安装的使用场景展开，压缩整体高度的同时最大化内部可用空间，合理排布安装点位，兼顾结构强度、装配便捷性与注塑生产的工艺可行性，所有结构特征均符合常规注塑模具的开模要求，无倒扣、薄钢等不利于模具加工的设计，可直接用于后续的模具开发与样品试制。
