汽车用盘形凸轮从动件传动结构设计

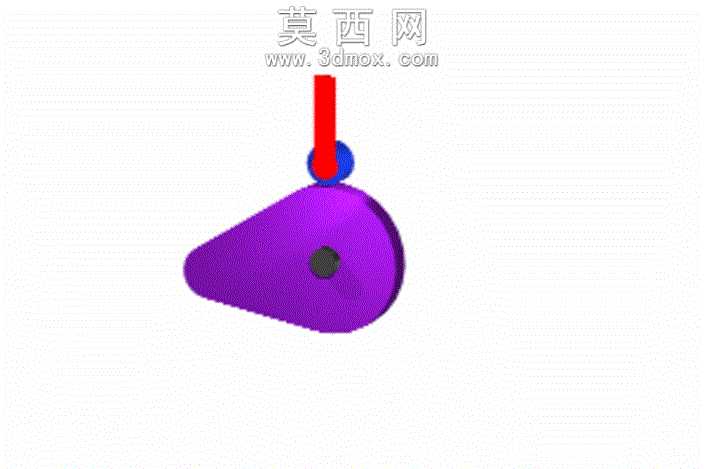

本作品为应用于汽车领域的凸轮与从动件传动结构三维模型，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械设计原理与机构运动规范，完整还原了盘形凸轮机构的核心结构与运动逻辑。模型主体包含偏心盘形凸轮与直动从动件两大核心构件，其中凸轮部分采用光滑闭合的异形轮廓曲面设计，建模时通过样条曲线精准拟合凸轮工作廓面，确保轮廓曲线连续无拐点，能够实现预设的从动件往复运动规律，凸轮中心设置标准安装轴孔，轴孔与凸轮本体采用同轴度约束，满足实际装配的公差要求。从动件部分采用直动推杆搭配接触滚轮的结构设计，滚轮与推杆端部采用旋转副约束，可绕自身轴线自由转动，能够将凸轮与从动件之间的滑动摩擦转化为滚动摩擦，有效降低机构运行过程中的磨损量，提升传动效率与构件使用寿命；推杆部分采用等截面直杆结构，建模时添加了导向段特征，可匹配对应导向套实现直线运动的限位约束，避免从动件运动过程中出现偏斜卡滞问题。材质渲染方面，凸轮主体赋予高饱和度紫色哑光工程塑料材质，模拟汽车内部轻量化非金属传动构件的质感，表面添加细微磨砂纹理提升真实感；从动件推杆赋予亮红色硬质工程塑料材质，滚轮赋予深蓝色金属质感材质，安装轴孔区域赋予深灰色金属材质，不同构件通过差异化色彩与材质区分，清晰展现各部分的结构边界与装配关系。设计过程中重点验证了凸轮轮廓与从动件滚轮的接触连续性，通过运动仿真模拟凸轮整周转动过程中从动件的升程、回程运动轨迹，确保机构无运动干涉，从动件位移、速度变化符合预设的运动规律，可应用于汽车气门控制、供油调节等对应功能场景，为相关机械结构的设计验证、教学演示提供直观的三维参考。
