汽车轮毂法兰轴头连接结构三维模型

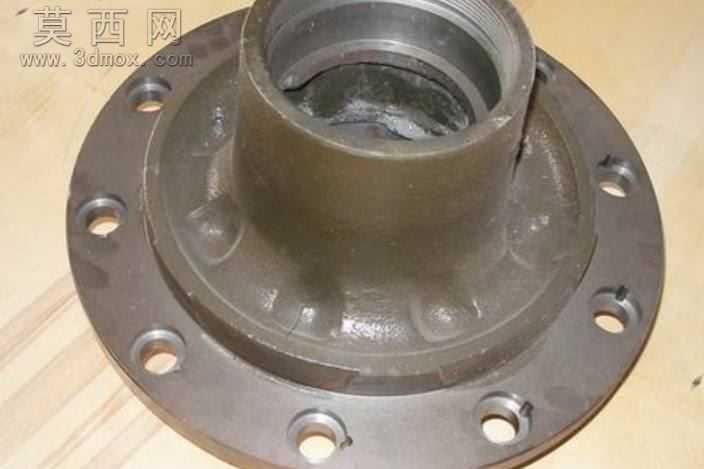

本模型为汽车轮边系统的轮毂法兰轴头连接构件，建模过程以实物测绘数据为基础，首先通过三维扫描获取铸件毛坯的外轮廓点云数据，经点云去噪、特征对齐后提取关键基准面，首先构建中心轴筒的回转特征：轴筒内壁设置多级阶梯定位面，用于匹配轮毂轴承的外圈安装位，顶端内壁加工有细牙内螺纹结构，用于配套轴端锁紧螺母实现轴承的轴向预紧固定。法兰盘部分采用圆周阵列特征完成安装孔的布局，共设置8个均匀分布的螺栓通孔，孔位周边设计有局部沉台结构，用于贴合轮毂螺栓的承压面，避免安装时螺栓头部与法兰面产生应力集中；法兰盘与中心轴筒的过渡区域设计有8处周向均匀分布的加强筋结构，筋条采用圆弧过渡造型，既提升构件的整体抗扭、抗弯强度，也符合金属铸造的工艺脱模要求，避免铸件冷却过程中出现应力开裂缺陷。材质渲染阶段采用铸钢材质参数，还原铸铁毛坯表面的细微铸造纹理、氧化层色泽，对安装孔、轴筒内壁等机加工区域单独赋予金属切削后的哑光金属质感，区分铸造成型面与机加工面的视觉差异。建模过程中严格遵循汽车底盘零部件的设计公差规范，对轴承配合面、螺栓安装孔的同轴度、位置度参数做了特征约束，确保模型可直接用于后续的轮边装配干涉校验、有限元强度分析，也可作为汽车底盘教学、零部件逆向设计的参考素材，完整还原了该类连接构件的结构细节与工艺特征。
