工业传动用变螺距蜗杆结构设计

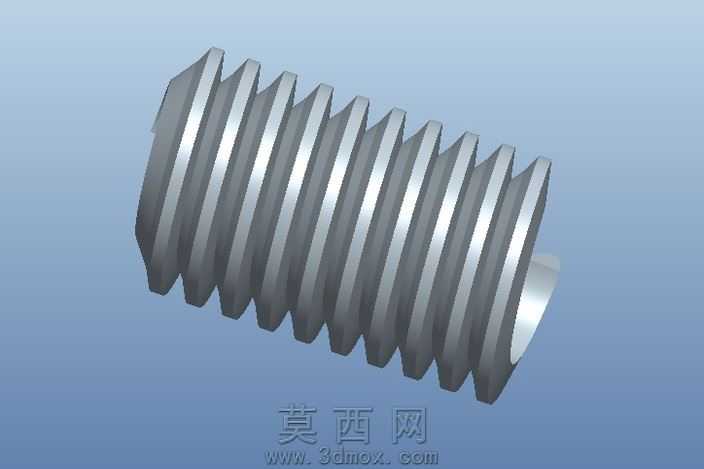

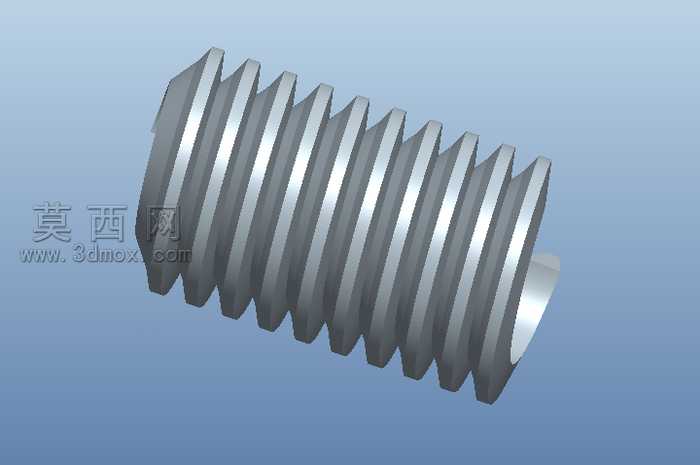

本作品为变螺距蜗杆三维建模设计，采用参数化建模思路完成整体结构搭建，建模过程中首先确定蜗杆的基准轴线，以轴线为参考依次绘制齿形截面轮廓，通过可变螺距螺旋线引导扫掠特征生成连续的轮齿结构，区别于常规等螺距蜗杆，该设计的螺旋线螺距沿轴向呈规律性渐变，建模时通过定义螺旋线的螺距变化函数，精准控制每一段齿距的渐变幅度，保证齿形过渡顺滑无突变。模型材质采用合金钢材质预设，渲染阶段为金属表面添加了细微的切削纹理与哑光金属质感，还原实际机加工后的零件表面状态，同时通过环境光遮蔽效果强化轮齿之间的层次感，清晰展现齿面的轮廓形态与齿槽的深度结构。结构设计上，蜗杆两端预留了适配轴承安装的轴颈结构，轴颈与齿身之间设置有退刀槽结构，符合实际机械加工的工艺要求，轮齿的齿形采用渐开线齿廓优化，在螺距渐变段对齿厚进行了适应性修正，避免变螺距设计带来的齿根强度不足问题，同时保证与配对蜗轮啮合时的接触面积均匀，减少传动过程中的应力集中。设计过程中重点验证了变螺距段的齿距累积误差，通过三维软件的测量工具逐段校验相邻齿的轴向间距，确保螺距变化规律符合预设的传动需求，这类变螺距蜗杆可应用于需要实现变速传动、非线性进给的特殊传动场景，相比常规等螺距蜗杆能够在单一部件上实现变化的传动比，简化配套传动机构的整体结构，模型整体结构完整，所有特征均为可编辑参数化特征，可根据实际应用场景调整模数、齿厚、螺距变化率以及整体长度尺寸，适配不同的传动载荷与安装空间需求。
