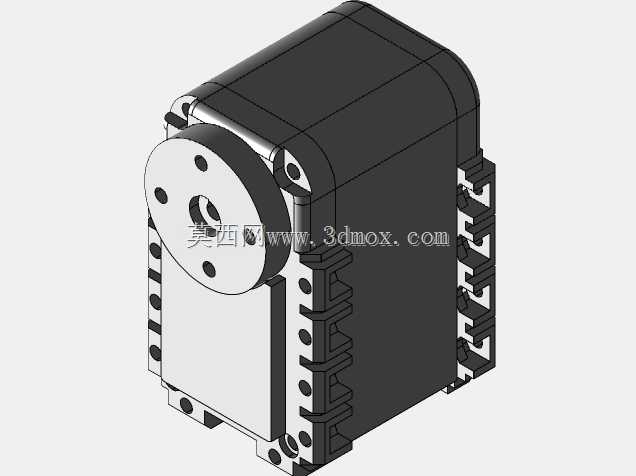

带减速齿轮组的AX-12A数字舵机结构

　　这款AX-12A伺服执行器的简化结构模型，核心围绕内置齿轮减速组的布局做了工程化还原，在做小型机器人关节选型、桌面级自动化执行机构搭建时，这类结构的参考价值远高于外观示意模型。日常接触的双足机器人舵机关节、小型机械臂转动副、教育类竞赛机器人的动作执行端，大多会用到同规格的数字舵机，其内置的齿轮减速组是把电机高转速低扭矩的输出，转化为关节端低转速大扭矩转动的核心结构，建模时没有做过度的细节堆砌，而是把轮齿的啮合关系、各级齿轮的传动比匹配、壳体内部的安装限位做了准确还原，足够支撑结构选型阶段的空间校核、传动路径验证工作。

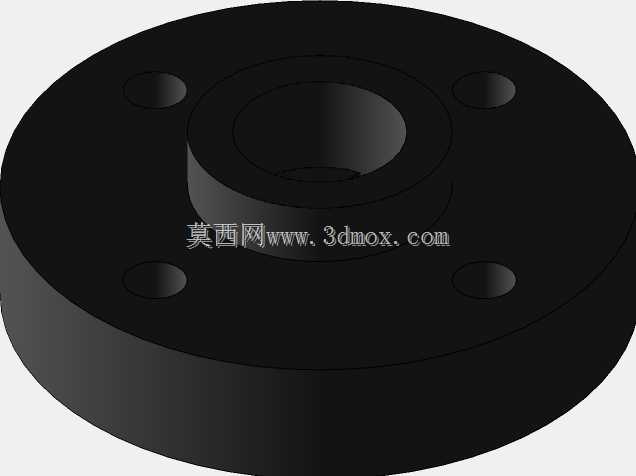

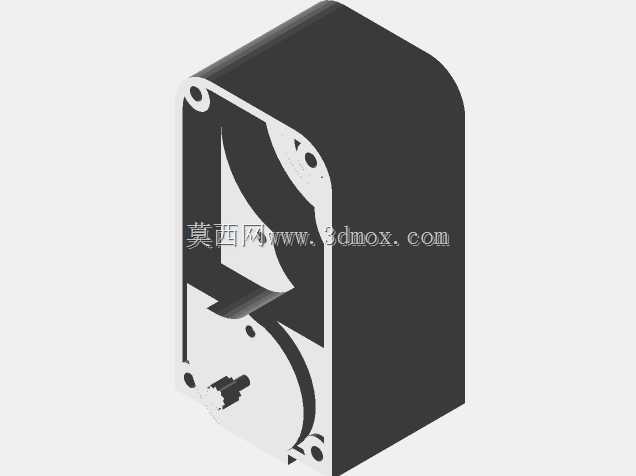

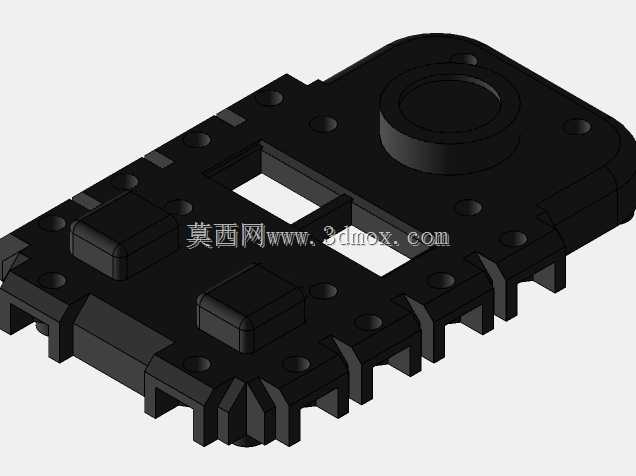

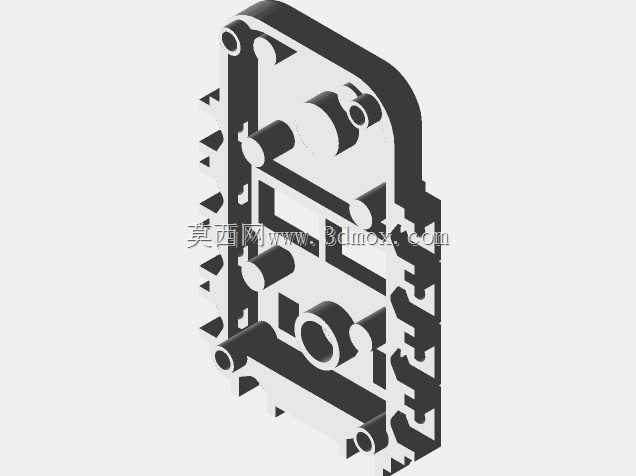

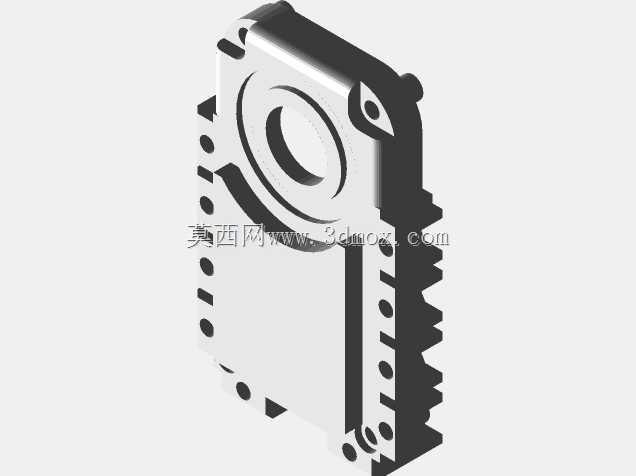

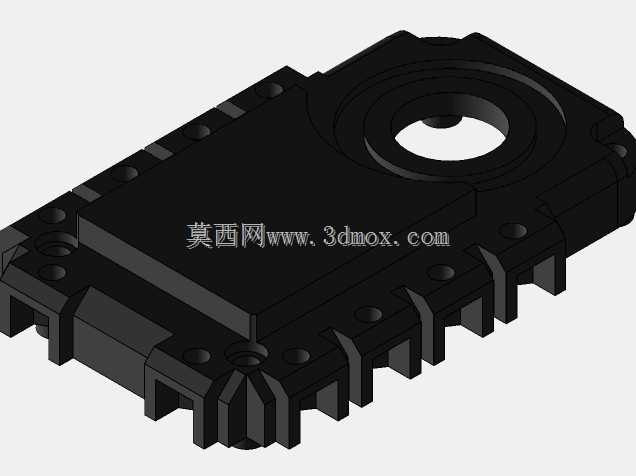

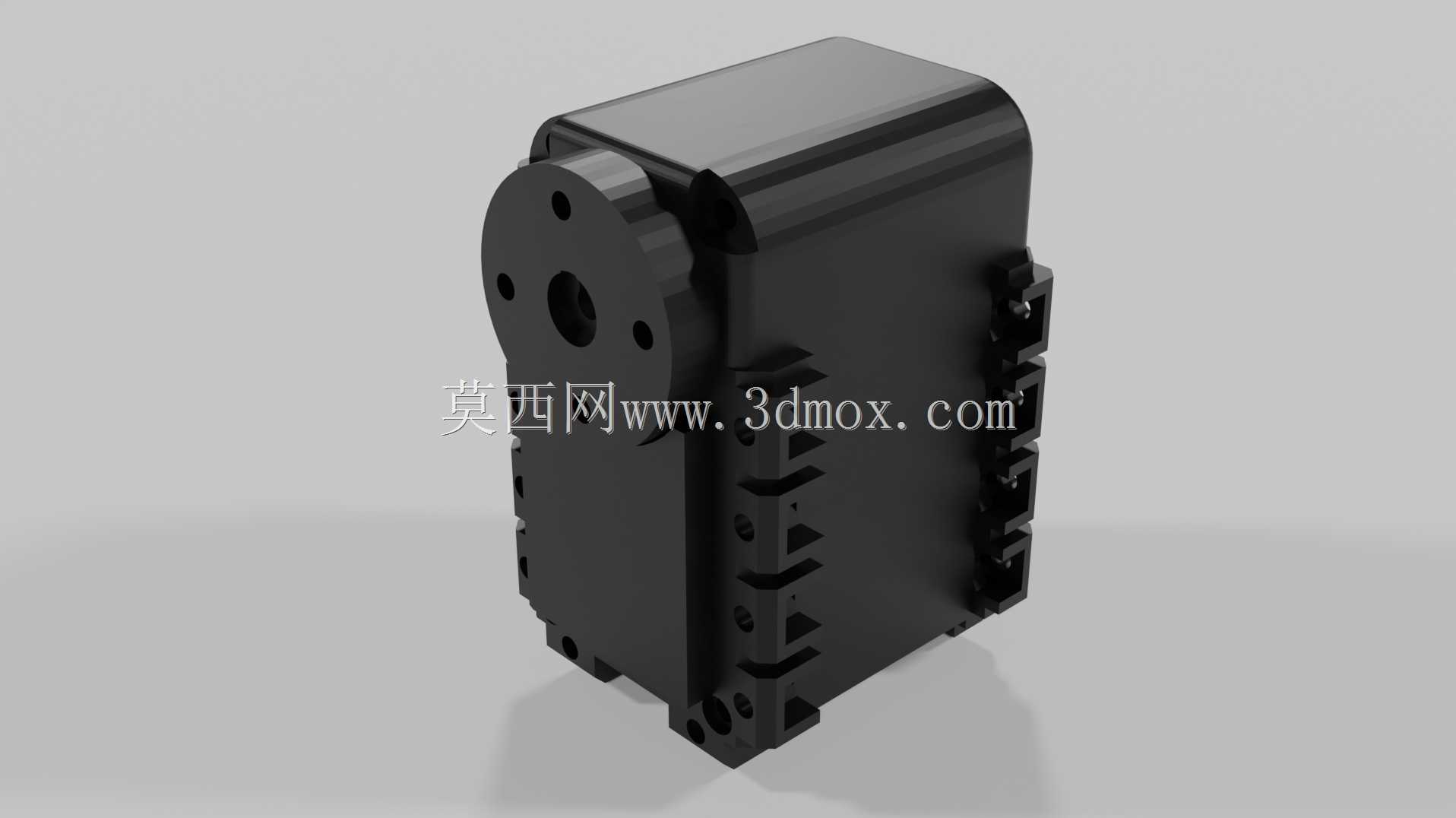

　　从实际工程应用的角度看，这类舵机的安装边界是结构设计阶段最容易出问题的部分，模型里完整还原了壳体侧面的安装孔位、输出轴的伸出长度、齿轮组在壳体内的排布空间，在做关节支架设计、安装法兰适配的时候，可以直接提取安装面的孔位坐标、输出轴的中心高度，避免出现安装时齿轮组和周边结构件干涉、输出轴行程被支架挡住的问题。很多新手在做小型机器人结构设计时，往往只关注舵机的外形尺寸，忽略了内部齿轮组的排布对壳体受力的影响，这个模型把各级齿轮的支撑轴位置、壳体内部的加强筋对应位置都做了简化呈现，能帮助设计者理解舵机壳体的受力路径——输出端承受的径向载荷会通过最后一级大齿轮的支撑轴传递到壳体的加强筋位置，在设计外部安装支架时，对应位置的支撑结构要做加强，避免大负载下壳体出现形变导致轮齿啮合错位。

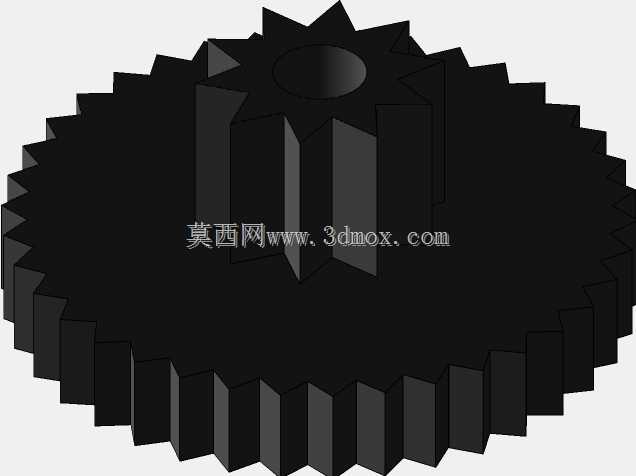

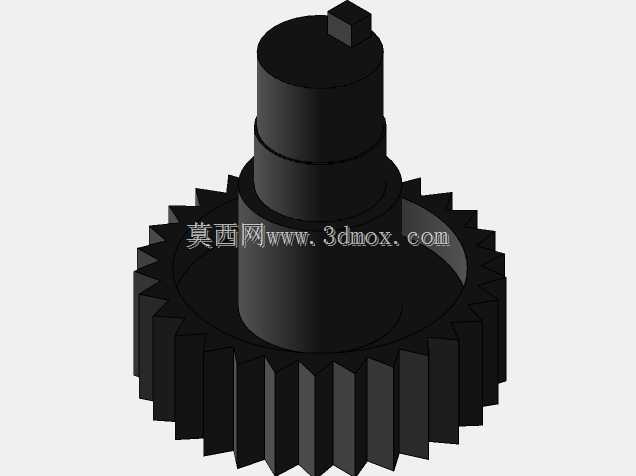

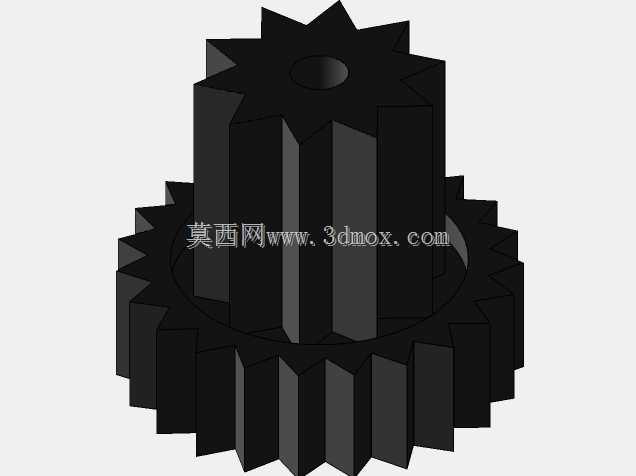

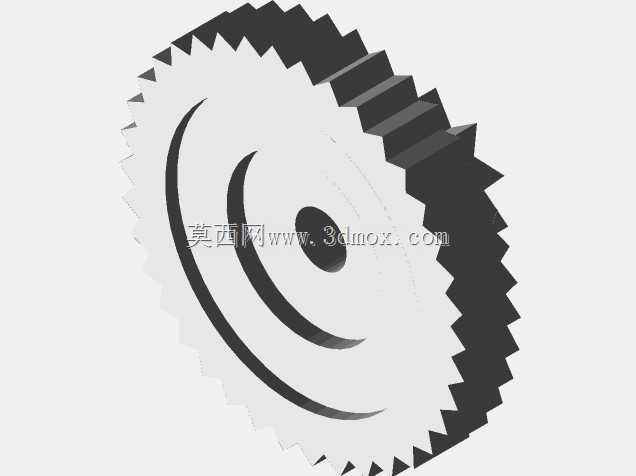

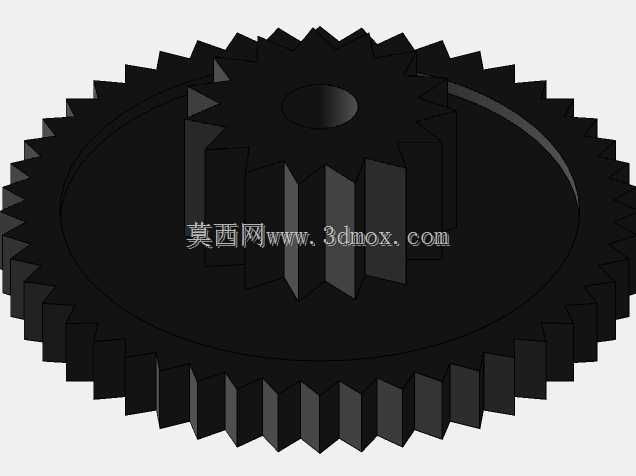

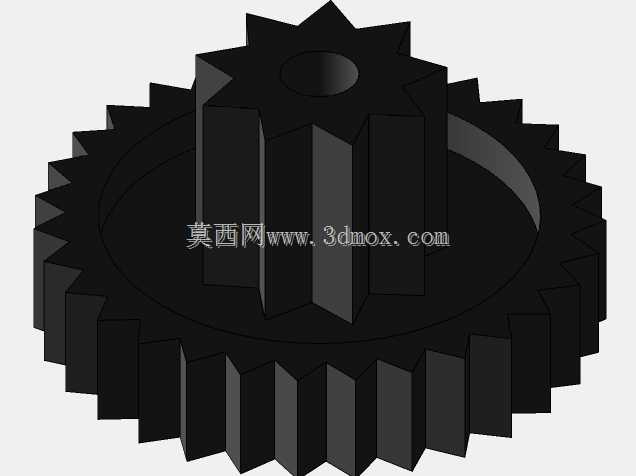

　　传动比的匹配是这个模型还原的重点，建模时按照实际舵机的轮齿计数做了各级齿比的匹配，从电机轴的小齿轮开始，每一级的减速比都和实际产品的传动参数对应，在做关节运动仿真的时候，可以直接按照这个传动比设置关节的转速、扭矩参数，不需要再额外折算传动效率带来的参数偏差。和很多只做外壳的舵机模型不同，这个模型把齿轮组的啮合间隙做了合理的简化呈现，在做动态运动仿真时，能直观看到舵机正反转切换时的回程间隙对应的关节空程量，这对需要精准位置控制的关节设计来说非常关键——比如做机械臂的末端执行器转动关节时，就可以根据这个空程量预留位置补偿的参数，避免末端定位精度达不到设计要求。

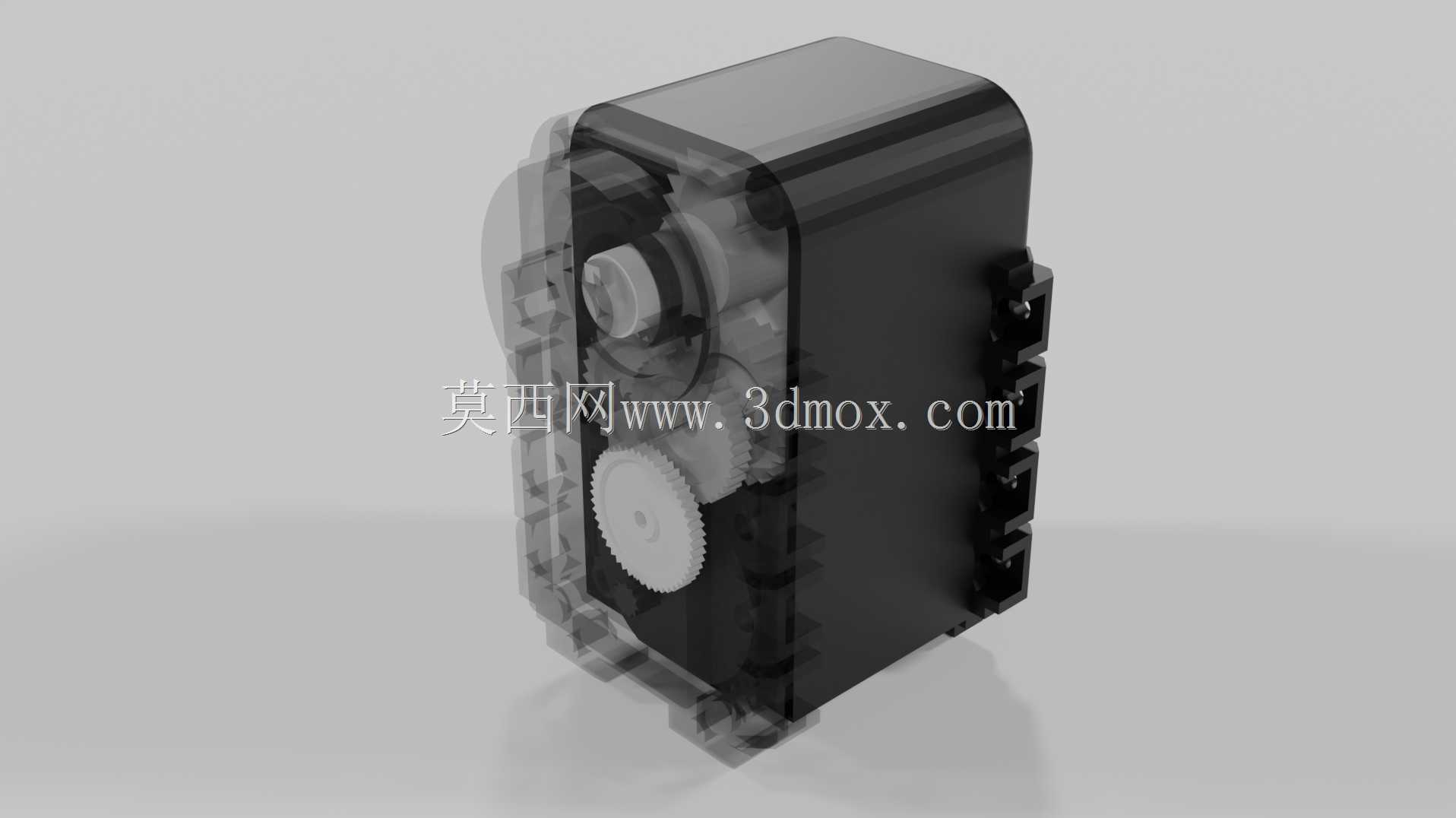

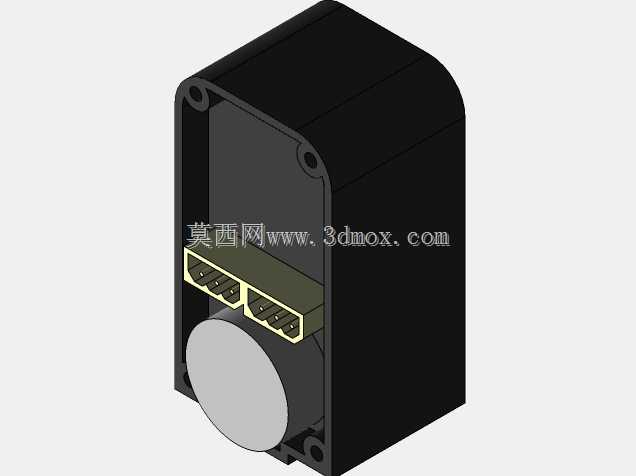

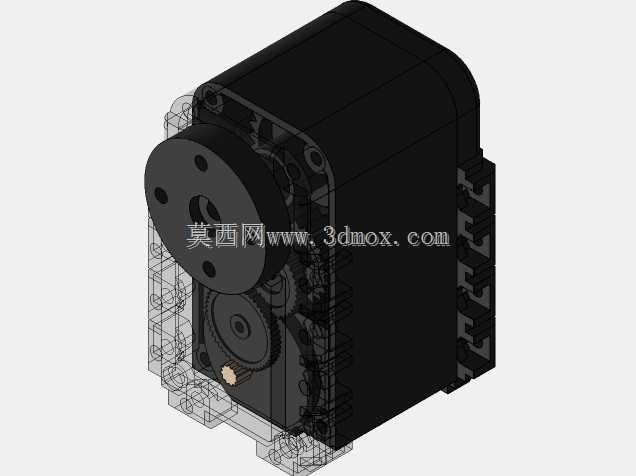

　　在实际的设备改造场景里，这类小型舵机经常被用来做小型工装的档位切换、自动化设备的小门开关、视觉检测设备的镜头角度调节，模型里还原的壳体外部走线槽位置、接线端的安装空间，能帮助设计者在做整体结构布局时预留好走线空间，避免出现安装后线材被齿轮组卷入、接线端和周边结构件挤压的问题。壳体的半透明示意效果，也能让结构设计者在做整体装配时，快速判断内部齿轮组的位置，在做周边结构的安全防护设计时，对应齿轮组的位置不要预留过大的缝隙，避免设备运行过程中异物进入壳体卡滞轮齿。

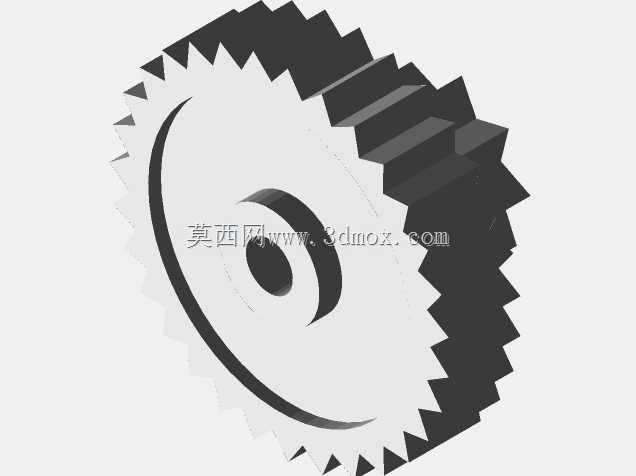

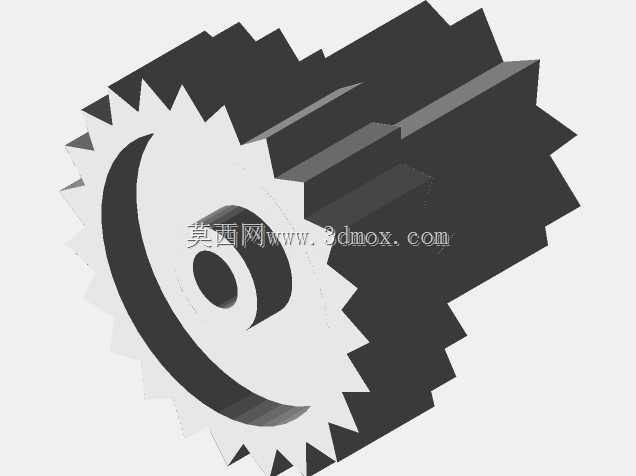

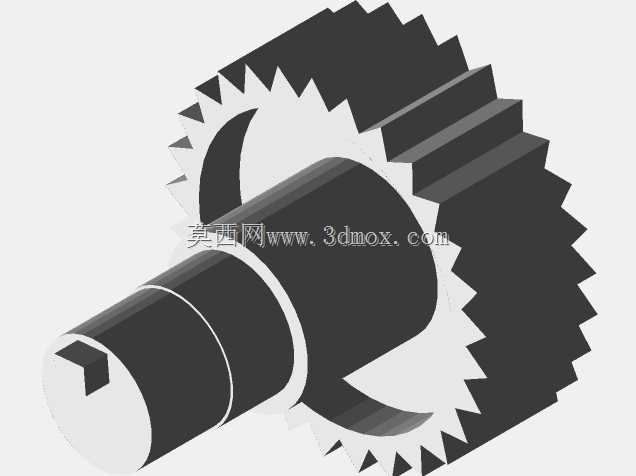

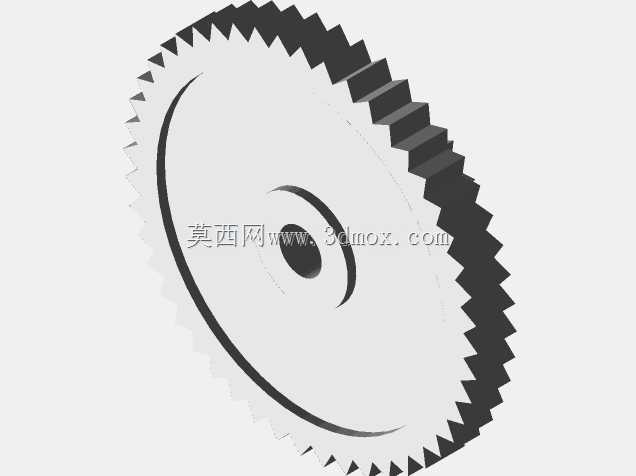

　　从建模思路上来说，这个模型没有追求所有零件的1:1细节复刻，而是抓住了结构设计阶段最需要的核心要素：安装接口尺寸、传动路径布局、关键部件的空间边界，既不会因为模型过于复杂导致装配时卡顿，也不会因为过度简化失去结构参考价值。比如齿轮的轮齿部分只做了齿形的粗略建模，没有做齿向修形、齿顶倒角这类加工层面的细节，但轮齿的分度圆直径、齿宽、啮合中心距都和实际产品一致，完全满足结构设计阶段的干涉检查、运动仿真需求，对于需要快速搭建小型自动化设备、教育机器人结构的工程师来说，这类精准简化的模型，比全细节的生产级模型实用性更强，能大幅缩短结构选型和布局的时间，避免因为安装尺寸不匹配反复修改设计的问题。
