Holybro PDB01 V1.2版无人机配电板结构设计

　　在多旋翼无人机、小型无人飞行器的飞控系统搭建环节，配电板是连接动力电源与飞控外设、电调、传感模块的核心枢纽部件，这款PDB01配电板的结构设计完全围绕小型飞控系统的紧凑安装需求展开，适配Holybro旗下多款主流飞控的安装孔位，可直接叠装在飞控下方完成供电链路搭建，无需额外制作转接支架。从实际装机场景来看，这类配电板主要承担大电流动力电源的分流分配功能，板载的XT60规格输入接口可直接接入航模锂电池的主供电回路，板上预留的多组焊盘可分别引出电调供电、飞控主供电、GPS模块供电、图传设备供电等多路独立供电回路，避免多设备共线引发的电源纹波干扰，保障飞控传感器的采样精度与飞行稳定性。

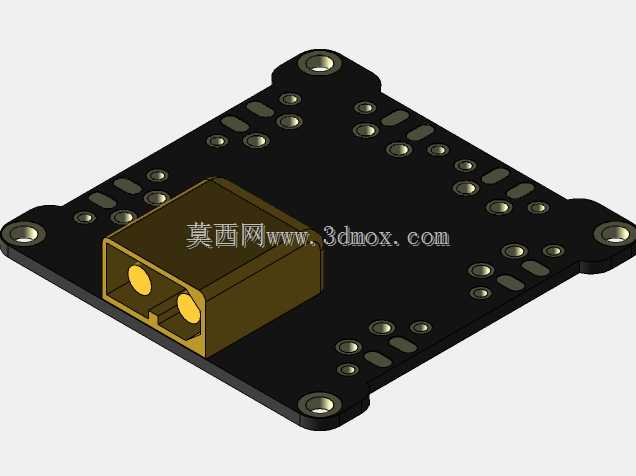

　　设计层面上，整块PCB采用菱形切角的外形轮廓，四个角位预留了标准30.5mm间距的M3安装孔，这是航模飞控系统通用的安装孔距标准，可直接兼容绝大多数主流飞控、电调分线板的安装层叠要求，四个角的切角处理可避免装机时与机架碳管、机臂安装位产生结构干涉，板体边缘做了圆弧过渡处理，减少装机过程中划手、刮伤线材绝缘层的风险。板上的大电流走线路径做了加宽露铜加锡处理，可承载持续120A以上的峰值电流，满足5寸穿越机、小型行业应用无人机的大电流动力供电需求，输入接口采用沉板焊接设计，接口本体嵌入PCB板体内部，降低整体叠装后的总高度，减少对飞控安装空间的侵占，接口周边预留了足够的焊盘补强空间，可承受大拉力下的线材拉扯，避免炸机时接口脱焊。

　　从安装边界来看，整块板体的最大对角线尺寸适配标准5寸穿越机的中心板安装空间，板体厚度采用1.6mm标准FR4板材厚度，叠装在飞控与分电板层间时不会额外增加过多的安装高度，板上预留的多组信号焊盘与供电焊盘均做了丝印标识，装机焊接时可直接对应丝印完成接线，无需额外查阅接线图纸。板上的电容安装位预留了足够的插装空间，可根据实际供电需求焊接不同容值的滤波电容，滤除动力电调工作时产生的电源尖峰，避免飞控因电源干扰出现复位、传感器数据异常等问题。

　　实际使用中，这款配电板可替代传统的分线线材，将所有供电回路集中在单块板上完成分配，大幅减少机架内部的杂乱线材，降低整机重量的同时也减少了线材干涉飞控IMU减震结构的风险，板体本身的绝缘涂层可避免与碳纤机架导电接触引发的短路问题，安装时仅需四颗M3尼龙螺柱即可完成与飞控、机架的层叠固定，安装流程简单，维护时可直接拆解更换，无需重新焊接所有供电线路。针对行业应用无人机的长时间作业需求，板上的大电流走线区域做了开窗处理，可额外加焊锡条提升载流能力，满足长时间大电流作业下的散热需求，避免板体温升过高引发的焊盘脱落、板材变形问题。
