框架式潜水员高压减压舱结构设计

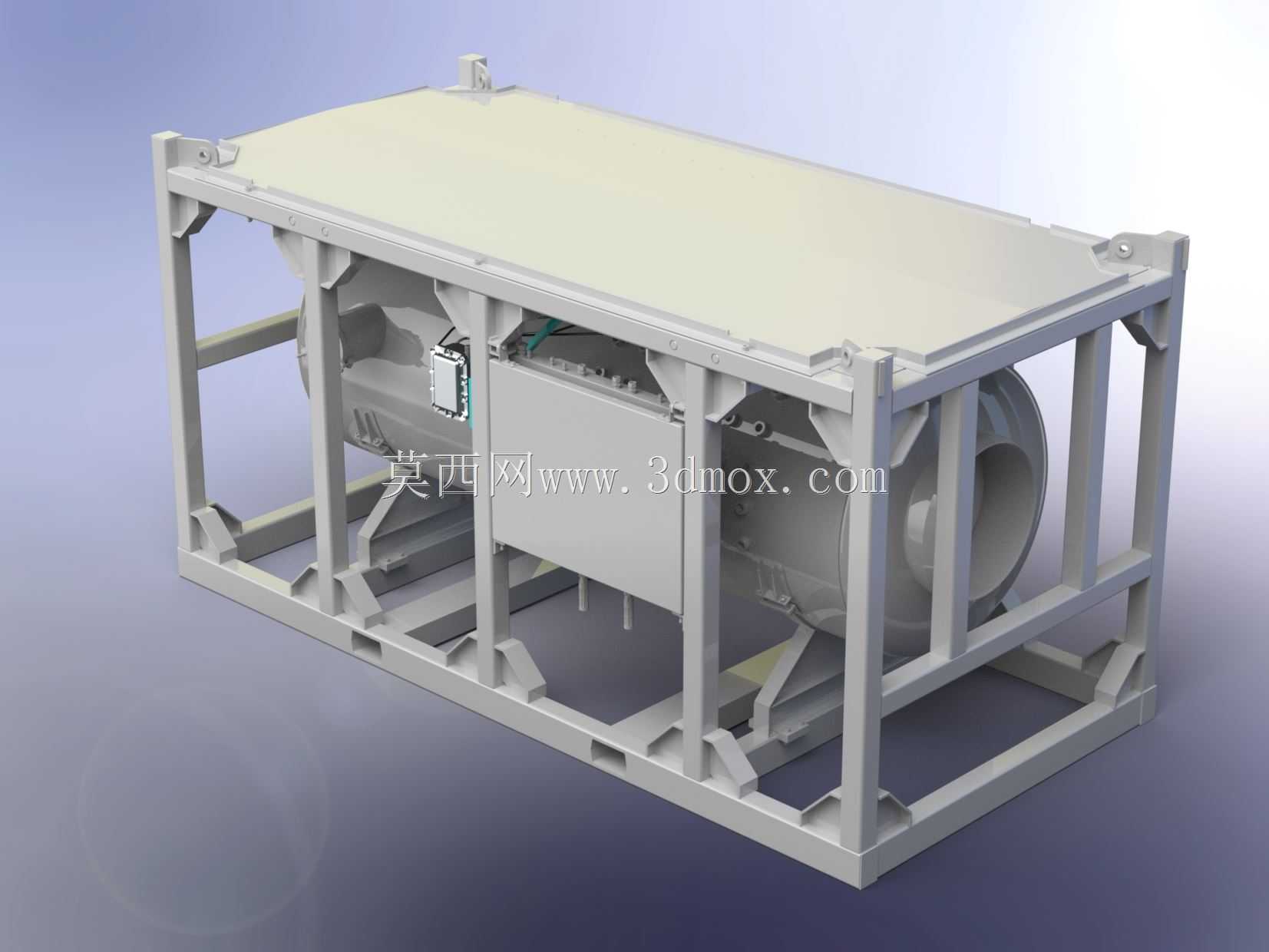

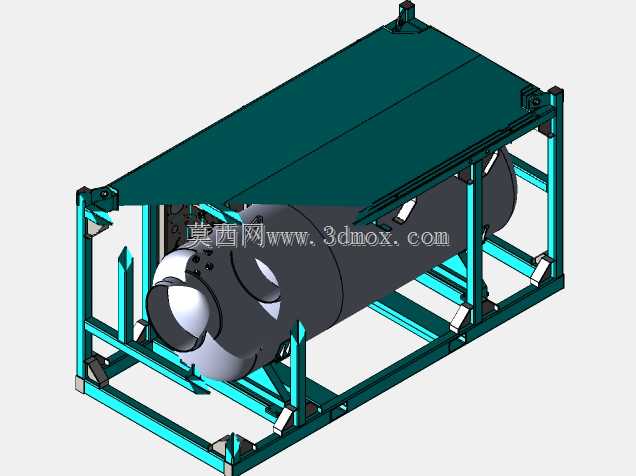

　　该设备为框架集成式潜水员高压居住与减压舱，主要服务于饱和潜水作业场景，配套海洋工程、水下救援、深水科考等领域的潜水作业保障环节，可在潜水作业完成后为潜水员提供梯度减压环境，避免减压病发生，也可作为水下作业人员的临时高压居住载体，支持长时间饱和潜水作业轮换。整体采用外框架集成式设计思路，外部为型钢焊接成型的笼式承载框架，所有型材交接位置采用满焊工艺并做应力释放处理，框架底部预留标准叉装孔位与吊装吊点，可直接适配叉车转运、船舶吊机装卸作业，无需额外制作转运工装，框架顶部设置平整盖板，可在多设备叠放运输时承载上部载荷，也可作为临时检修操作平台使用。内部核心为卧式圆柱形承压舱体，舱体两端采用标准椭圆封头结构，

　　封头位置配置观察窗与人员进出舱门，观察窗采用高强度耐压透明材质，可承受舱内最高工作压力下的载荷冲击，舱门采用快开式锁紧结构，配套压力联锁装置，当舱内压力未降至常压时无法开启舱门，从结构层面规避误操作风险。舱体侧面集成安装控制模块、管路接口与电气接线盒，所有外接管路均采用硬管沿框架内侧排布，通过管卡与框架型材固定，避免转运过程中管路晃动磕碰，电气接线盒采用防水密封结构，适配海上高湿高盐雾的作业环境。框架与内部舱体之间采用弹性减震支座连接，支座分布在舱体下部四个受力点位，可抵消船舶航行、公路转运过程中的振动冲击，避免舱体与框架硬连接产生的应力集中。从安装边界来看，整体框架的长宽高尺寸适配标准集装箱内部装载空间，

　　可直接装入20英尺标准集装箱完成长途运输，无需拆分设备部件，框架底部的安装孔位可直接与作业船舶的甲板预埋螺栓对接，现场安装仅需完成固定、管路对接、电气接线三个步骤即可投入使用，大幅缩短现场部署周期。舱体内部配置呼吸气接口、通讯装置、环境监测传感器，所有内置部件均采用嵌入式安装，避免突出结构磕碰人员，舱内的压力调节管路沿舱体内壁排布，出气口设置消音结构，避免加压减压过程中气流噪音影响舱内人员。设计阶段充分考虑设备的全生命周期维护需求，框架侧面预留足够的检修操作空间，控制模块、阀门组件均布置在人员站立即可操作的高度位置，无需登高或钻入框架底部即可完成日常检修操作，舱体外部的防腐涂层采用海洋环境专用重防腐涂料，可耐受海水盐雾腐蚀，

　　延长设备在海洋作业场景下的使用寿命。该结构设计摒弃了传统高压舱分体式运输、现场组装的模式，将所有功能部件集成在统一框架内，既保证了承压舱体的结构安全性，又提升了设备的转运与部署效率，适配海上作业平台、工程船舶、应急救援站点等多种使用场景的安装与使用需求。
