龙门式桁架重载夹持搬运机构

　　这套龙门式桁架夹持机构，主要面向长行程、大跨度的车间物料转运场景，常见于重型零部件加工车间的工序间转序、仓储区到加工工位的批量物料调度，也可适配板材、长轴类工件、箱装重型构件的自动化上下料作业，相比关节式工业机器人，它的覆盖范围更大，单条X轴行程可根据车间跨距定制，能够在不占用地面通行空间的前提下，完成跨工位、跨区域的物料搬运，不会对地面的AGV通行、人员巡检通道造成遮挡，适合厂房面积紧张、设备排布紧凑的离散制造车间使用。

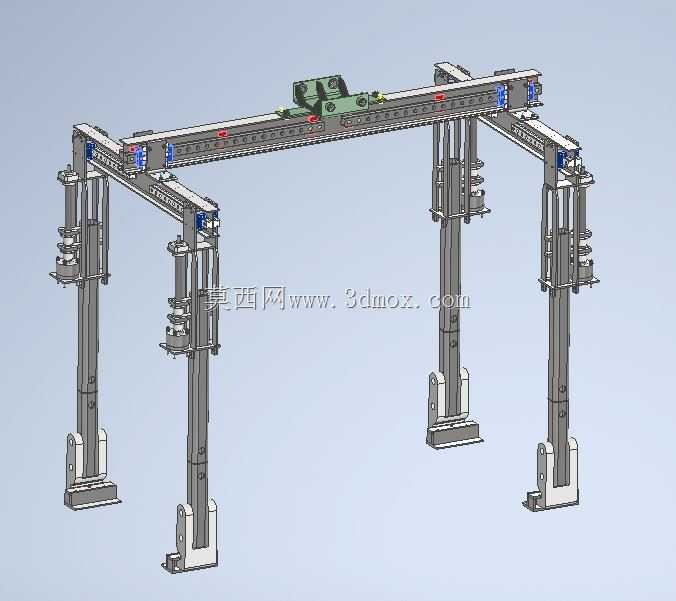

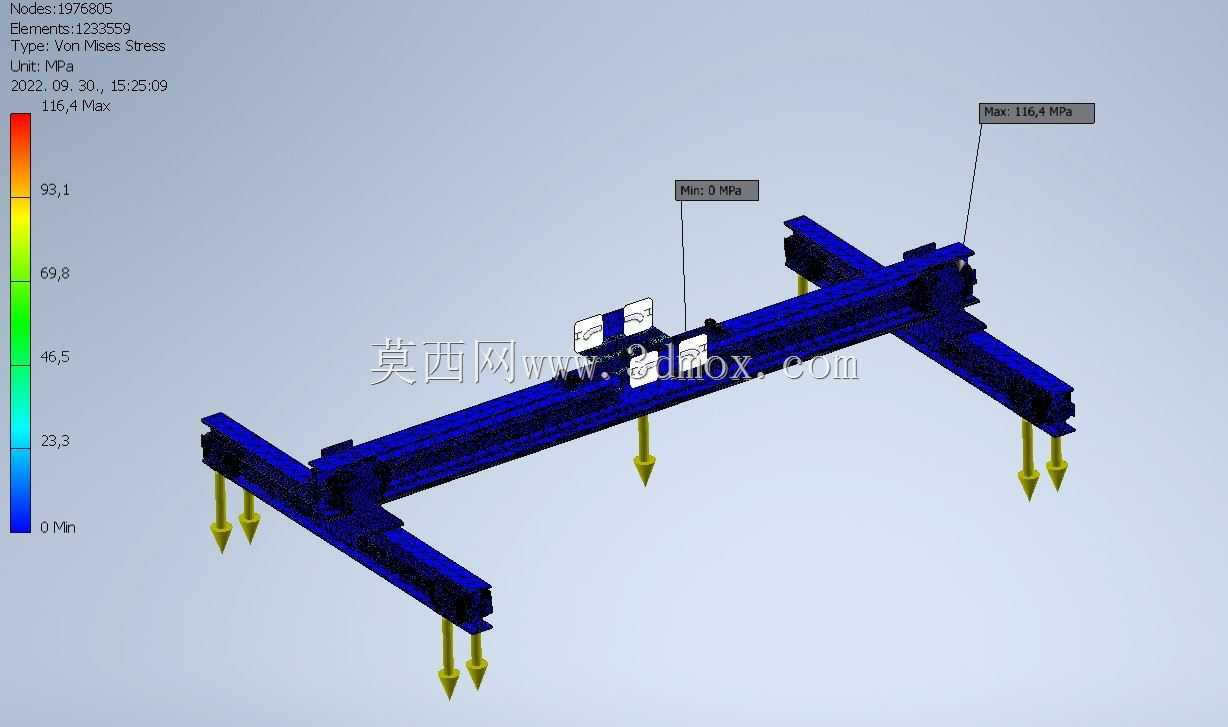

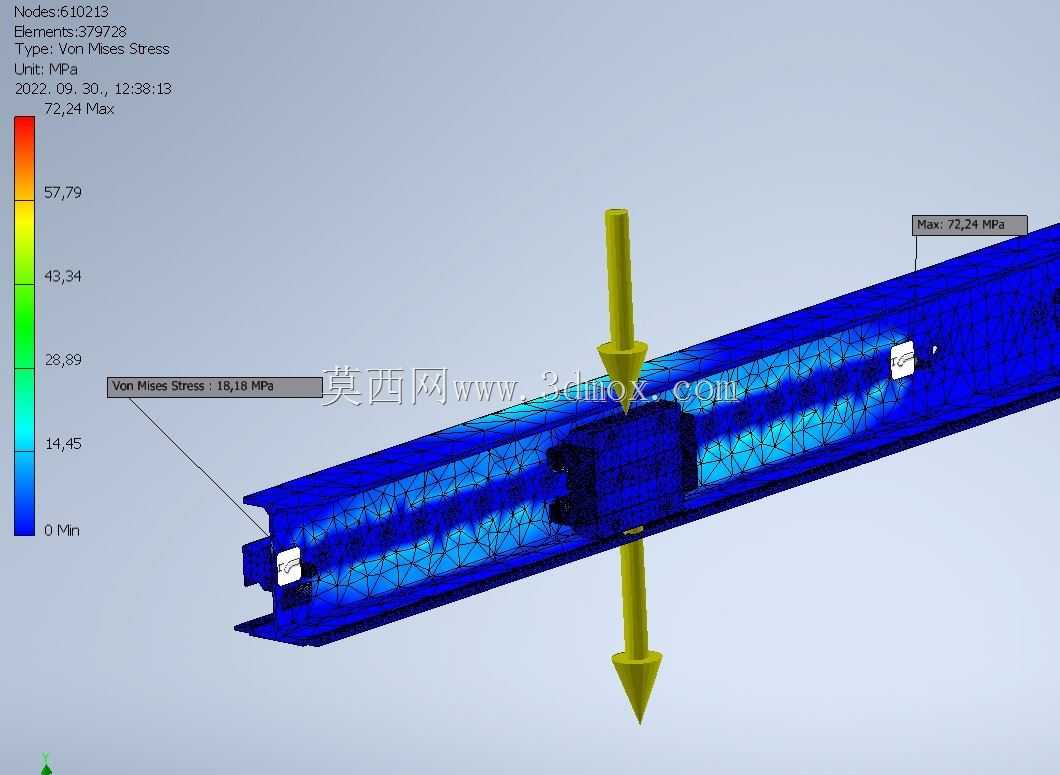

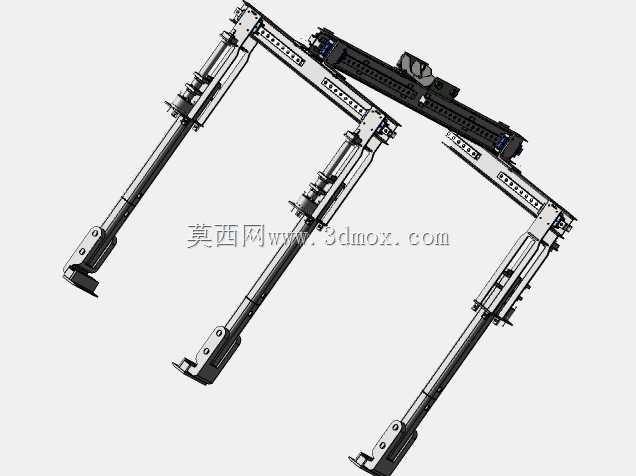

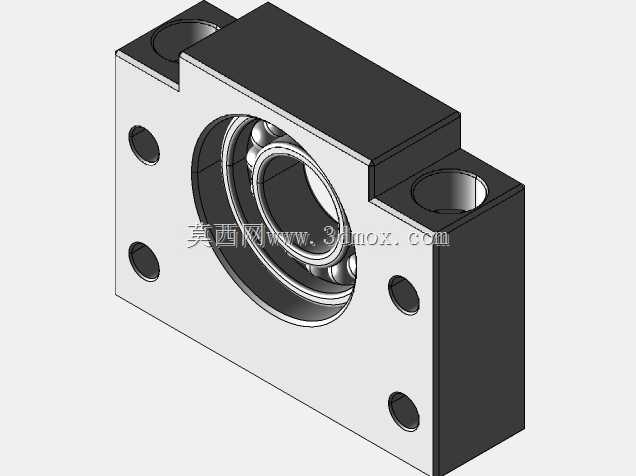

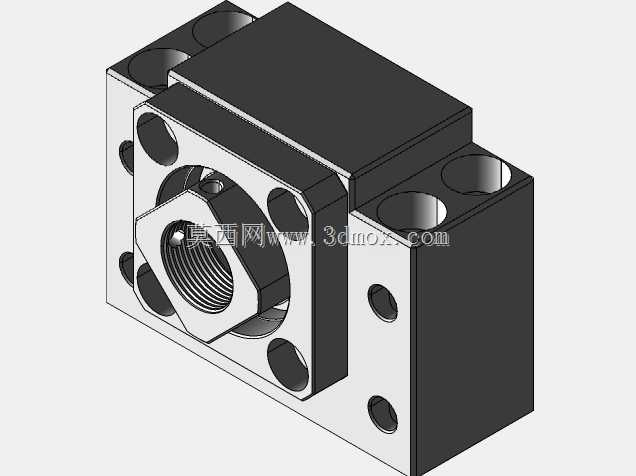

　　从功能结构来看，整套机构采用四立柱支撑的龙门框架结构，X向主横梁采用双梁拼接式设计，横梁截面做了加强筋布局，能够抵消长行程运行时的横梁下挠变形，保证末端夹持机构的运行精度，X向传动采用齿轮齿条搭配线性导轨的组合，承载能力强，运行速度平稳，不会因为负载变化出现爬行、卡顿的问题。Z向配置了四组独立的升降导向柱，每根导向柱都配有独立的直线轴承导向和配重平衡结构，升降过程中不会出现偏载卡滞，末端的夹持模组可根据抓取物料的类型更换夹爪，适配不同外形、不同尺寸的工件抓取需求，夹持力可通过气动或者伺服驱动做无级调节，避免夹伤工件表面或者出现夹持脱落的风险。

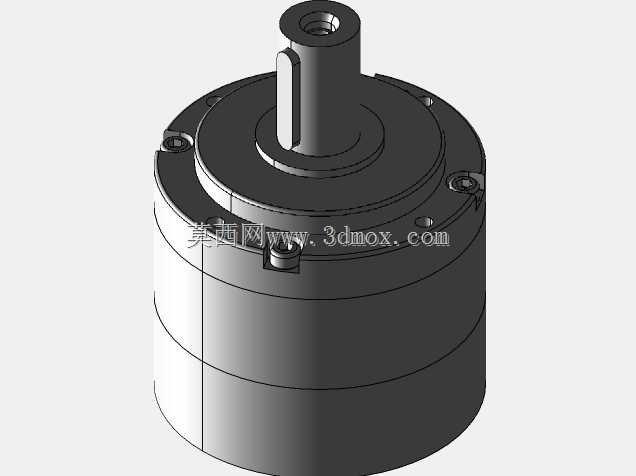

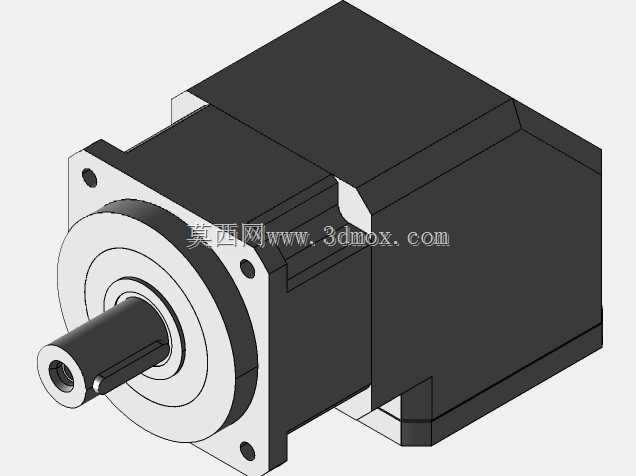

　　设计过程中，首先要确认现场的安装边界，立柱的安装位置需要避开地面的预埋管线、设备基础，立柱底部采用化学锚栓搭配二次灌浆的固定方式，保证框架整体的抗倾覆能力，安装前需要核对地面的承重载荷，避免长期运行出现地面沉降影响设备精度。横梁的拼接位置要做定位销精准定位，拼接完成后需要打表检测横梁的直线度，全程直线度误差控制在每米0.1mm以内，避免X轴运行时出现导轨偏磨。驱动电机的选型要根据整体负载重量、运行加速度做扭矩核算，X轴配置双驱动同步结构，避免长行程运行时出现横梁扭摆，Z轴的升降驱动需要带抱闸制动，防止断电情况下滑出现安全事故。

　　这套机构的安装尺寸需要结合现场实际工况调整，常规配置下X向有效行程可覆盖6到20米的跨距，Y向（如果配置横向滑移模组）行程可覆盖1到3米范围，Z向升降行程可根据工件的起吊高度配置1.5到4米的规格，整体框架的高度要高于车间内最高的设备高度，预留至少300mm的安全间隙，避免运行时和周边设备发生碰撞。夹持端的设计预留了标准的安装接口，可快速更换真空吸盘、磁吸吊具、机械式夹爪等不同的末端执行器，适配不同材质、不同外形的工件搬运需求，比如针对金属板材可更换电磁吸盘，针对易碎的非金属工件可更换海绵吸盘，针对轴类零件可更换V型夹爪，不需要对整体框架做改动就能快速切换作业功能。

　　在实际使用中，这套机构可直接对接车间的MES系统，根据生产调度指令自动完成物料的取放、转运，配合生产线的加工节拍实现无人化转序，相比传统的行车搬运，它的定位精度更高，重复定位精度可控制在±0.2mm以内，能够直接把工件精准放到机床的工装夹具上，不需要人工二次对位，大幅降低工序间的辅助作业时间，提升整线的生产效率。同时整套机构的走线全部采用拖链内置布局，所有的线缆、气管都收纳在拖链内部，不会出现线缆垂落、剐蹭的问题，日常维护只需要定期检查导轨润滑、齿轮齿条的啮合间隙、紧固件的松紧度即可，维护成本低，长期运行的稳定性好，适合重型制造场景下的长期连续作业。
